一份4层门式刚架结构通廊连接工程结构CAD施工图纸

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：交通建筑
• 建筑高度类型：多层建筑
• 建筑地上层数：4层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架
• 结构安全等级：二级
• 参考图纸：22张
• 设计年代：近代

附件详情

某广场接建四层通廊连接工程结构设计图
该资料为：某广场接建四层通廊连接工程结构设计图
该资料包含：
结构布置图、刚架详图、钢梁详图、钢柱详图共22张图纸。

10轴框架结构立面图

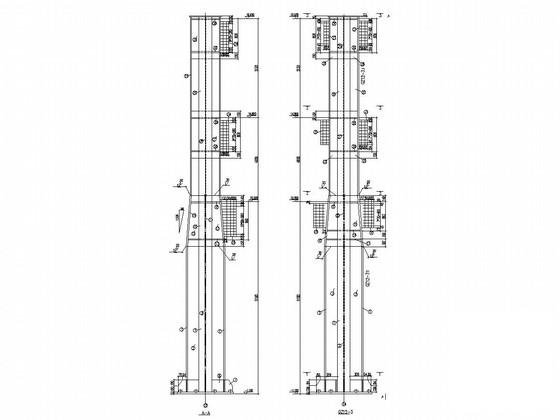

钢柱详图

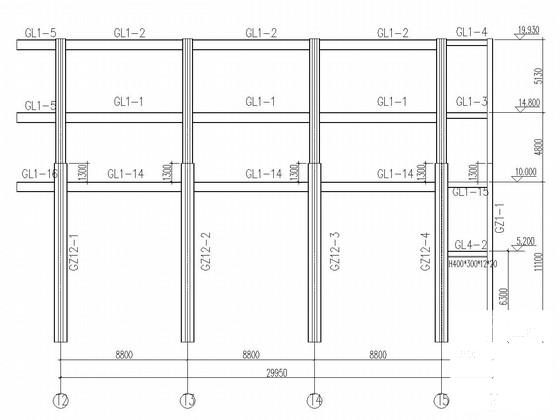

12轴框架结构立面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-3-6 20:27:36上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
