一份70米高主井钢井架结构CAD施工图纸（7度抗震）

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：其他结构
• 特种结构：其他结构
• 基础形式 ：桩基础
• 结构安全等级：二级
• 抗震设防烈度：7度抗震
• 风压：0.40kN/平方米
• 雪压：0.35kN/平方米
• 参考图纸：7张
• 设计年代：近代

附件详情

该资料包含：总 说 明，焊缝符号，主井架基础及锁口盘土建施工图，主井架正、反向视图 C、D视图及各剖面图，A、B视图及各剖面、 节点图 ，主井架各节点示意详图，井架主要材料汇总清单表等
共7张图纸。

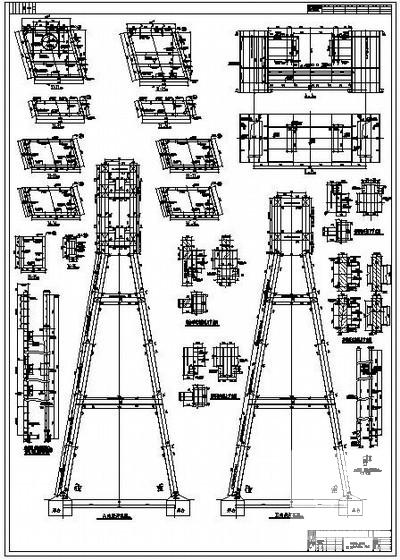

第 1 张图

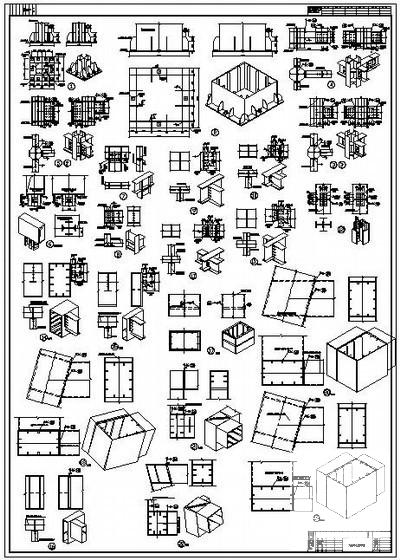

第 2 张图

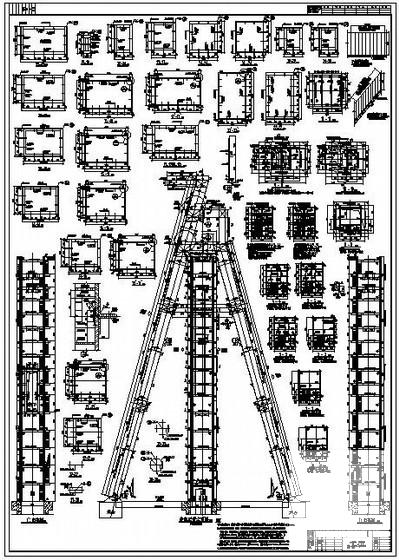

第 3 张图

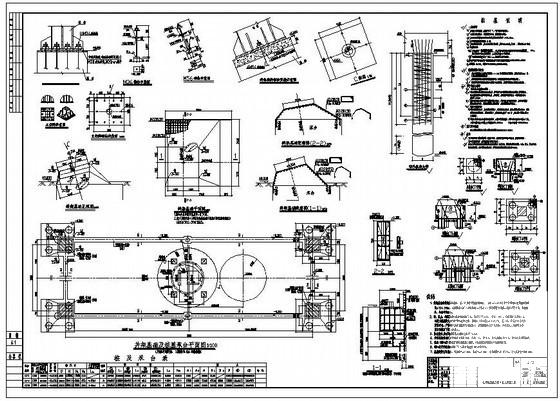

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
