[CAD]商业广场观光电梯钢井架工程结构设计图纸(平面布置图)

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：其他
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：其他结构
• 特种结构：其他结构
• 结构安全等级：二级
• 抗震设防烈度：7度抗震
• 风压：0.35kN/平方米
• 雪压：0.6kN/平方米
• 参考图纸：5张
• 设计年代：近代

附件详情

某商业广场观光电梯钢井架工程结构设计图
该资料为：某商业广场观光电梯钢井架工程结构设计图
该资料包含：

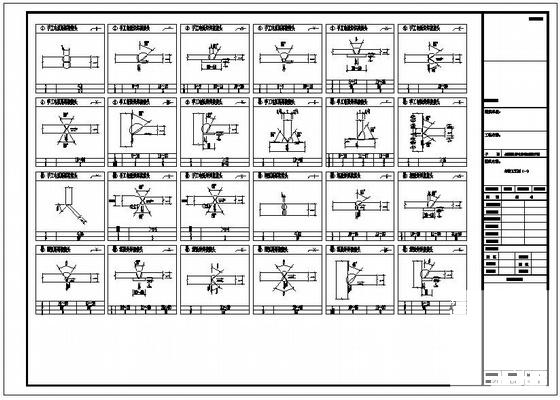

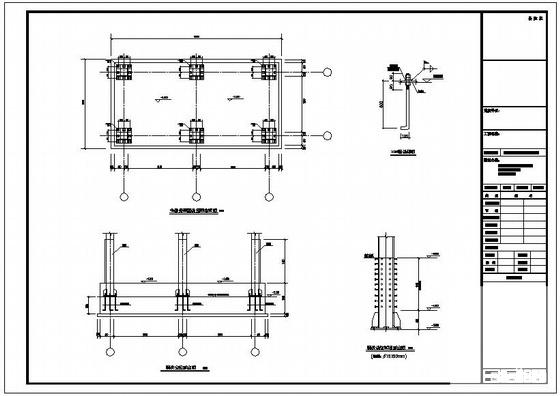

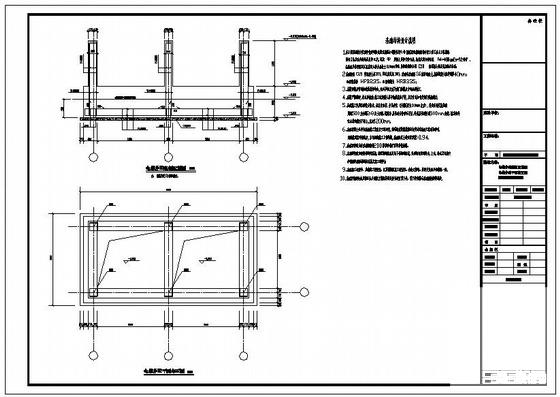

钢结构设计总说明、电梯井道底板配筋图、电梯井道 平面布置图 、电梯井道螺栓预埋布置图、钢柱安装示意图、焊接工艺图共5张图纸。

第 1 张图

第 2 张图

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-26 20:04:44上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在商业建筑专区发帖交流相关知识。
