观光塔主塔高108.0米，裙房高18.0、24.0米，裙房东西长132.0米，南北长200.0米。建筑面积43154.84平方米。 4.2、安装前，首先检查龙门架体的直线度，导轨的平行度，导轨对接点的错位差，立柱安装后，要求在两个方向上作垂直度检查，倾斜度应保证在1.5‰以内，达不到标准，应在底架下塞垫调整片，直到调整到符合要求为止。 4.3、安放地梁，先组装好地滑轮再连接底盘，找好水平，紧固地脚螺栓。 4.4、放置自升平台就位，使套架中心线与立柱中心线重合。 4.5、将第一组立柱标准节放入套架内，底端与地梁用螺栓连接，找正紧固。
4.6、将提升滑轮组件置于安装好的两立柱顶端。
……
5、安装后的调试
5.1、空载提升吊篮在全行程范围内作升降、变速、运行三次（楔块取下），验证架体的稳定性、两导轨间的距离是否达到技术要求，并同时观察进出料门是否灵敏，不允许有振颤冲击现象。
5.2、将吊篮悬挂离地面100-200mm，调整导靴滚轮与架体导轨的间隙，各处一致后，装好楔块，达到锁紧状，再将升降滑轮轴降到下止点，调整调节螺栓至拉紧状态在额定荷载下将吊篮提升到离地面3-4m高停机，将上翻防护门打开锁住，调整钢丝绳长度，检查制动夹持的可靠性，吊篮不下滑。
5.3、升降吊篮内施加额定载荷，使其试运行三次，并作开门自锁试验再将吊篮升高到3-4m高度，进行模拟断绳试验，其滑落行程不能超过100mm。
……

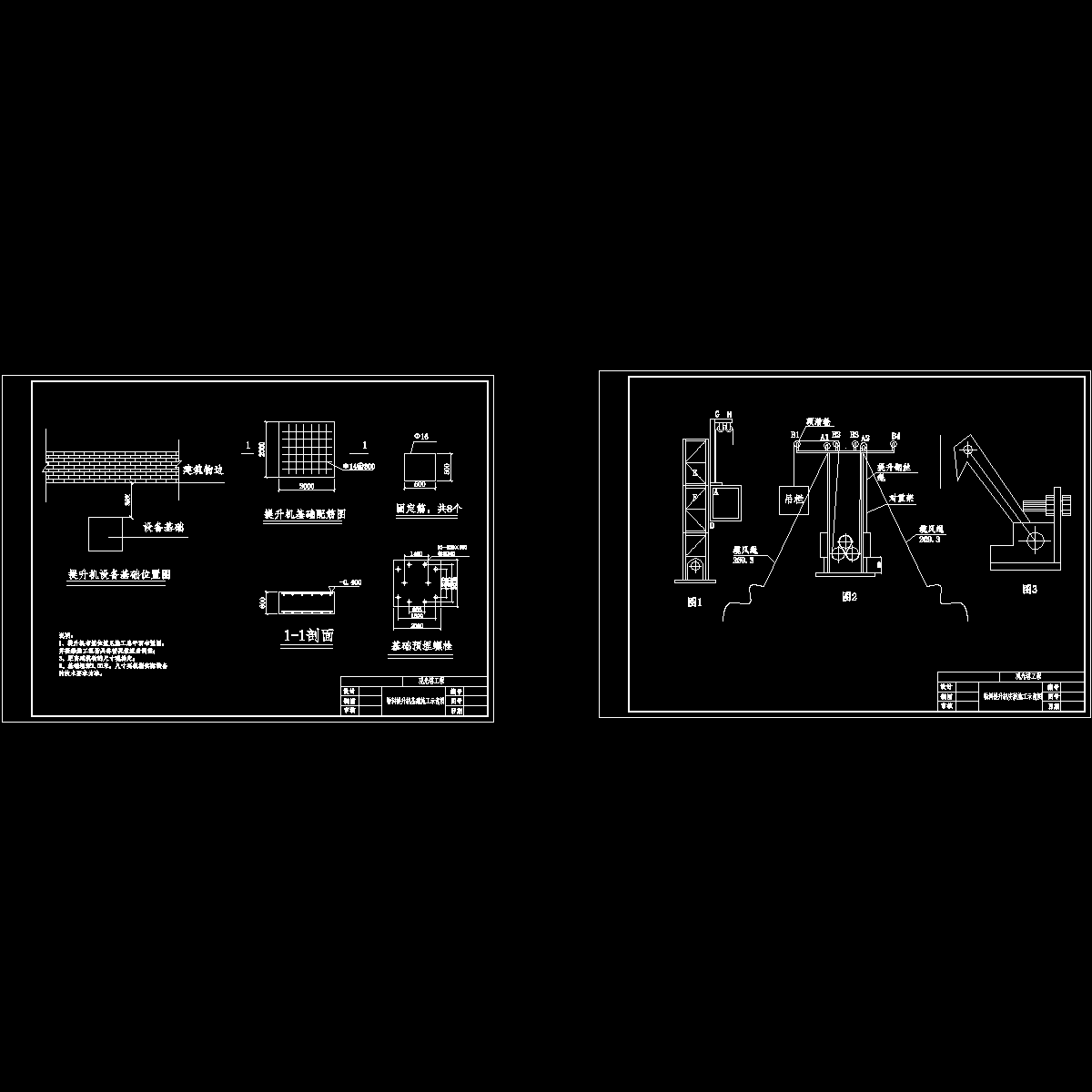

附缆风绳计算书、大型机械设备 平面布置图 、物料提升机基础施工示意图、物料提升机安装施工示意图
10余页，

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
