一份7度抗震户外LED显示屏钢桁架结构CAD施工图纸

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：其他
• 建筑高度类型：单层建筑
• 图纸设计深度：施工图
• 建筑设计结构形式：钢结构
• 钢结构：轻钢结构,桁架
• 结构安全等级：二级
• 抗震设防烈度：7度抗震
• 风压：0.35kN/平方米
• 雪压：0.60kN/平方米
• 参考图纸：14张

附件详情

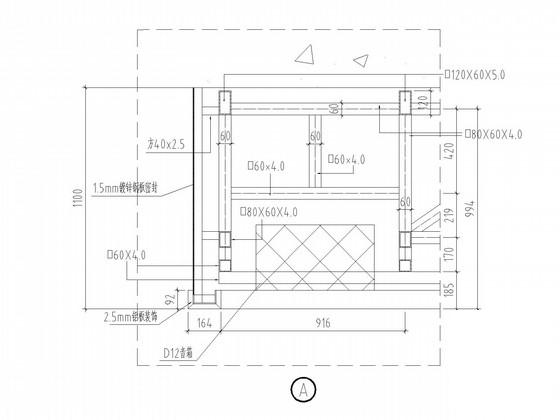

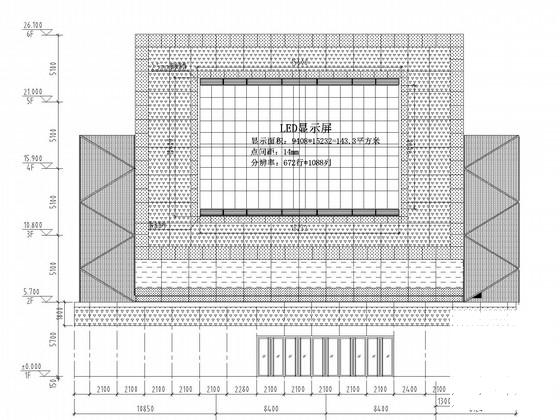

结构设计总说明、显示屏墙面正立面图、显示屏展开图、显示屏钢结构正立面图、显示屏预埋件布置图、剖面图共14张图纸。

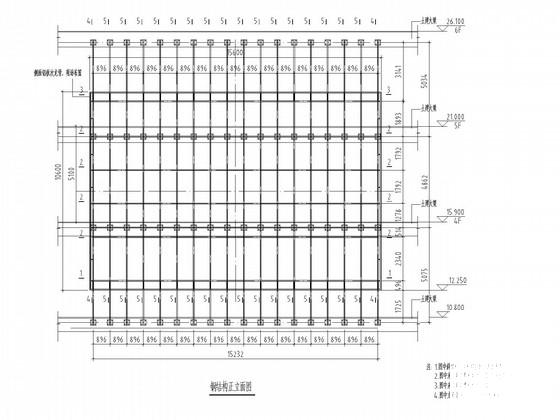

显示屏钢结构正立面图

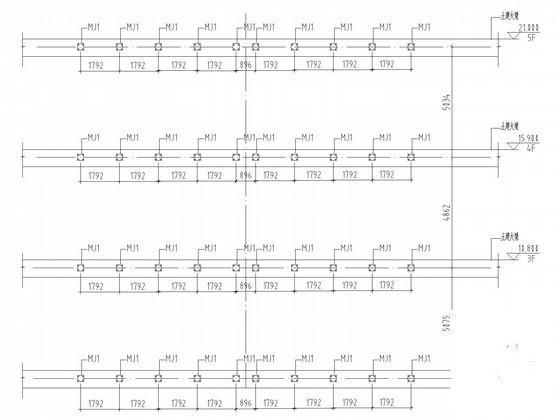

显示屏预埋件布置图
