一份城市人民南路大厦外墙及内部改造工程建筑结构电气CAD施工图纸(led显示屏)

[复制链接]

0

主题

0

帖子

1555

积分

超级版主

Rank: 8Rank: 8

积分
1555
发表于 2020-2-13 22:20:34 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 设计效果图:无

附件详情

某市设计范围:
1、一层东立面,南立面,北立面至U轴位置,U轴以西范围仅做翻新处理。
2、一层室外回廊天花及地面台阶。
3、二层东、北面骑楼广告牌及装饰灯柱。

现状问题及处理方法:
1、现状问题:
①国商南侧店面的装修及广告等显得荒凉,商业氛围不足。
②宾馆入口二层为加建建筑,且装饰显老土过时。
③既不富有装饰性又不简约的一层商场厨窗及临时张贴商场信息。
④二层骑楼广告位置及档次均参差不齐,破坏建筑的整体效果。
⑤入口三层的位置存在荒弃的LED广告屏。
2、处理方法:
①南侧通过二层步廊与熙龙连接,增强购物路线的连续性,提高商业魅力。
②充分利用国商原有的广告序列,延续并统一整体裙房;
③拆除广信宾馆入口二层的加建建筑,并用广告及装饰灯柱与国商的二层广告连成整体,能更好的体现建筑的整体性及节律感。
④拆除主入口三层荒弃的LED广告,用钢架玻璃结构及LED显示屏把二、 三层重新整合装饰,使商场建筑更具有时代感。
内容包括:
建筑施工 图包括资料目录、设计说明、一层现场商家实际分格图、现场拆迁示意图、平面图、天花图、立面图、商场主入口立面展开图、剖面图、广告钢结构示意图等等
还包括结构施工图和电气施工图

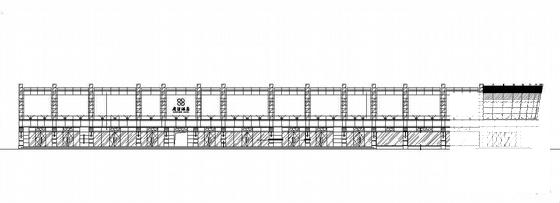

led显示屏施工图 - 1
第 1 张图

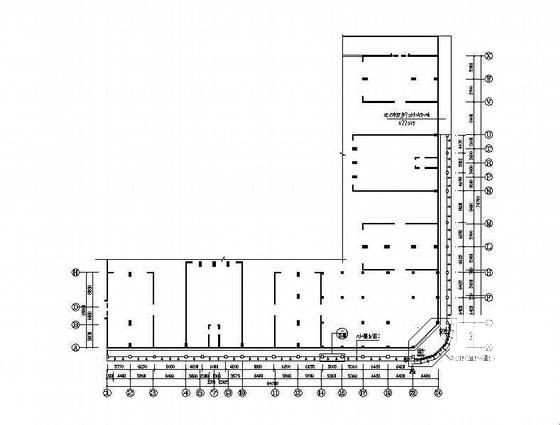

led显示屏施工图 - 2
第 2 张图

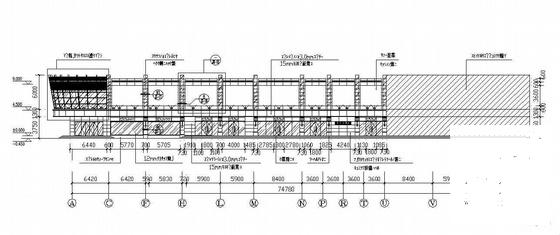

led显示屏施工图 - 3
第 3 张图
led显示屏施工图 - 4
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-13 22:20:34上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在电气工程专区发帖交流相关知识。

附件2099v11edsedfww0020f0s1222.rar

7.96 MB
