一份11层钢框架办公楼结构CAD施工图纸（7度抗震）

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公建筑
• 建筑高度：高层建筑
• 设计阶段：施工图设计
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构,框架结构
• 结构安全等级：二级
• 抗震设防烈度：7度抗震
• 人防或地下车库：无
• 参考图纸：20-50张

附件详情

该项目结构体系：钢框架结构。
建模：采用中国建筑科学研究院编制的《钢结构CAD软件-STS》。

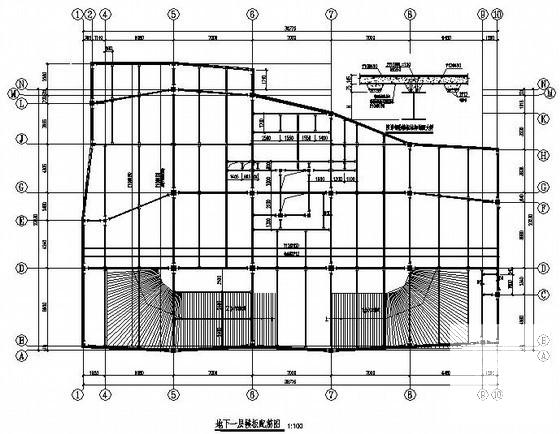

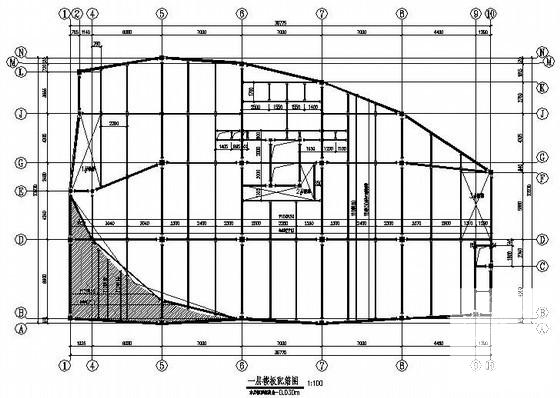

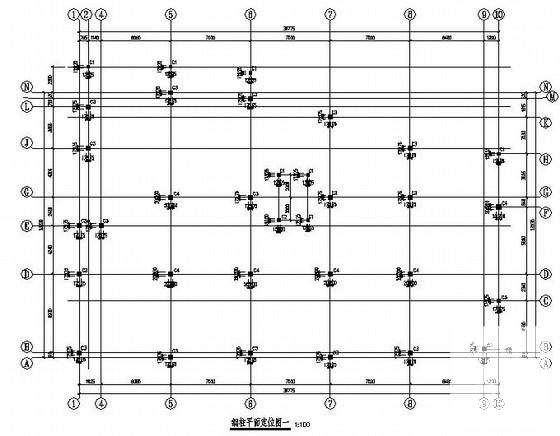

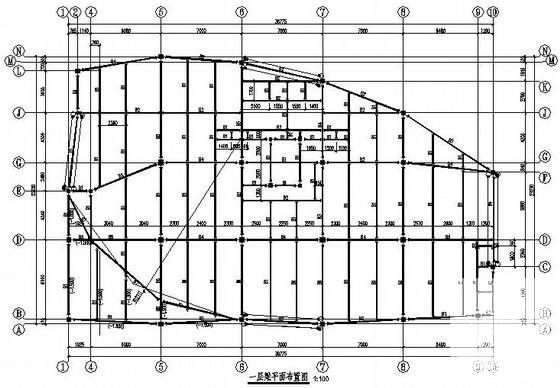

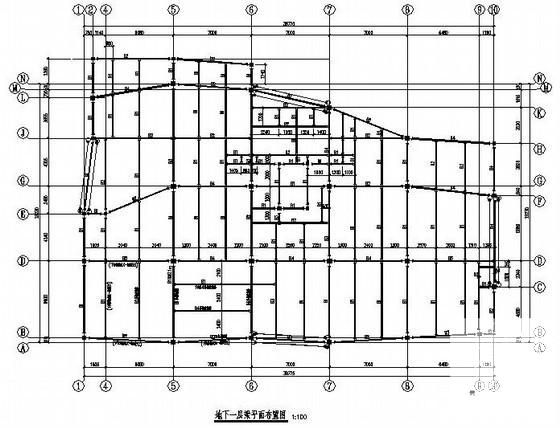

全套图纸34张，包括：钢结构设计总说明，钢柱平面定位图，梁 平面布置图 ，楼板配筋图，梁柱节点大样图，柱脚节点大样图，汽车坡道详图， 楼梯详图 等。

图2

图3

图5

图6

总缩略图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
