一份4层独立基础钢框架综合楼结构CAD施工图纸（8度抗震）

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑地上层数：4层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：排架,轻钢结构
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：8度抗震
• 风压：0.35kN/平方米
• 雪压：0.20kN/平方米
• 参考图纸：11张

附件详情

主体结构总高14.85米，地上四层，各层层高均为3.60米,建筑总长42.40米，建筑总宽9.90米。结构主体采用钢框架结构，外挂钢梯采用钢结构，楼板及屋面板采用现浇砼，基础采用柱下独立基础。
该资料包含：
结构设计总说明、焊接标准图、基础设计说明、基础平面布置图平面、柱脚预埋件平面布置图、钢柱定位图、梁平面布置图、板 平面布置图 、室内楼梯、框架节点立面布置图、 节点详图 、外挂钢梯共11张图纸。

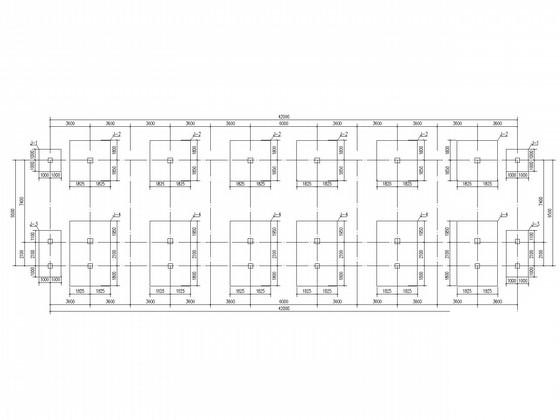

基础平面布置图平面

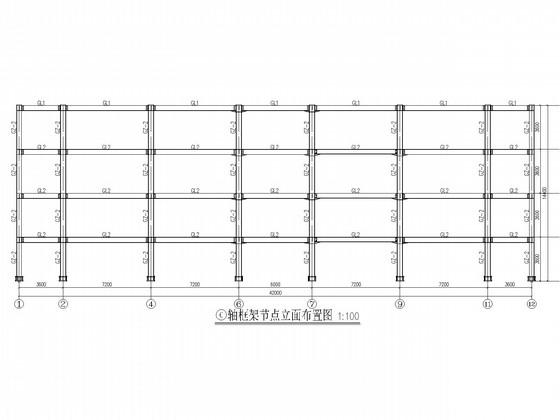

框架节点立面布置图

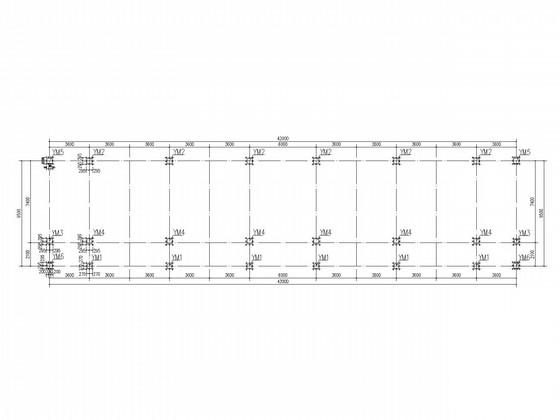

柱脚预埋件平面布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
