一份7层独立基础框架结构综合楼结构CAD施工图纸（7度抗震）

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：科研
• 建筑高度类型：多层建筑
• 建筑地上层数：7层
• 建筑地下层数：0层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础, 桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：7度抗震
• 风压：0.55kN/平方米
• 雪压：0.20kN/平方米
• 参考图纸：17张
• 设计年代：近代

附件详情

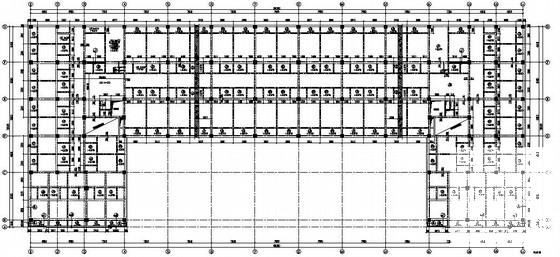

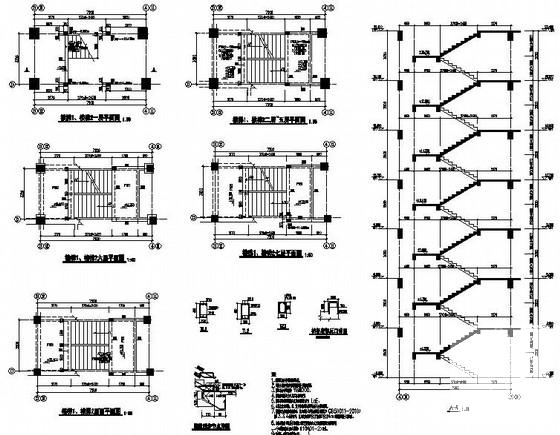

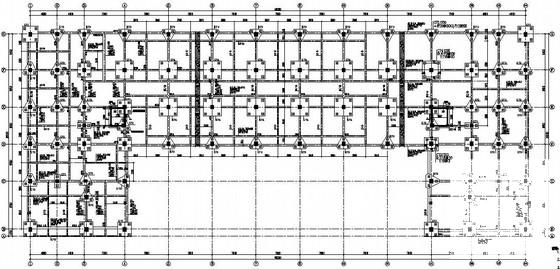

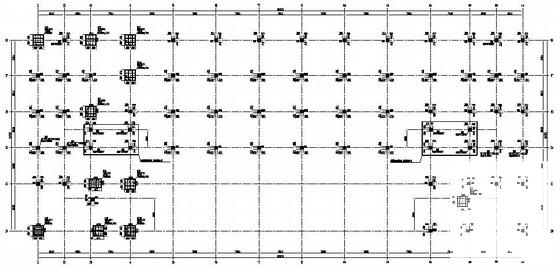

工厂厂区综合办公宿舍楼。包括：各层柱平法施工图，梁平法施工图，板配筋图，桩位布置图，承台、拉梁布置图， 楼梯详图 等共计17张图纸。

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
