[CAD]18层新北区剪力墙结构住宅楼结构施工图纸(现浇钢筋混凝土)

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：18层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 基础形式 ：筏形基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：7度抗震
• 风压：0.40kN/平方米
• 雪压：0.35kN/平方米
• 地下室功能：车库
• 参考图纸：27张
• 设计年代：近代

附件详情

该项目主楼18层为现浇钢筋混凝土剪力墙结构，地下一层，抗震设防烈度为7度，场地的特征周期为0.45s，结构是阻尼比为0.05。采用筏板基础。

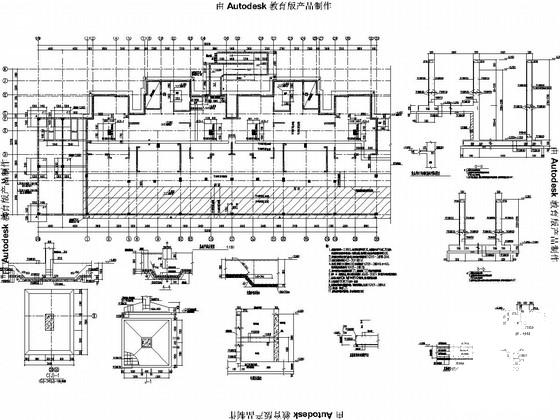

该资料包含：结构设计总说明，基础 平面布置图 ，剪力墙及柱平法施工图，结构平面图，节点详图，梁板图，楼梯图等共计27张图。
分享投稿时间：近几年12月。

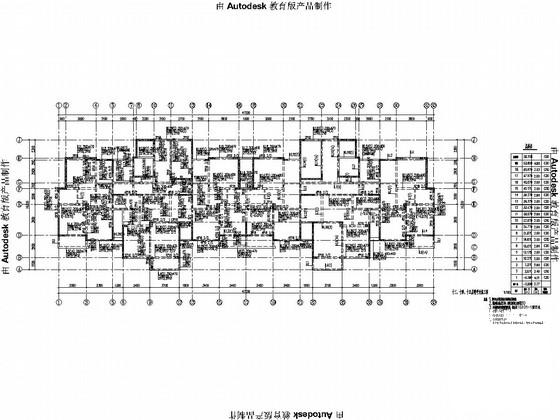

十三、十四、十五层梁平法施工图

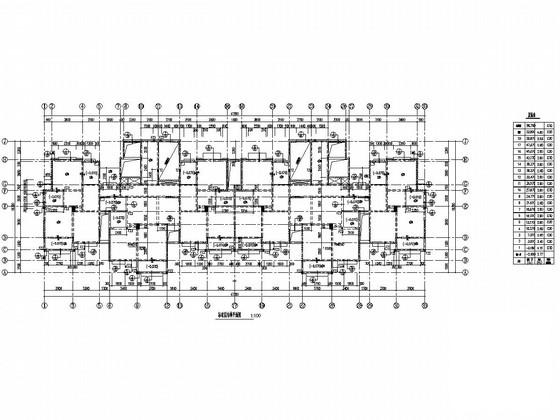

标准层结构平面图

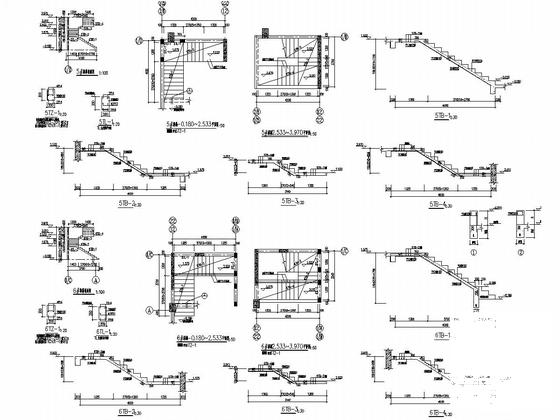

楼梯图

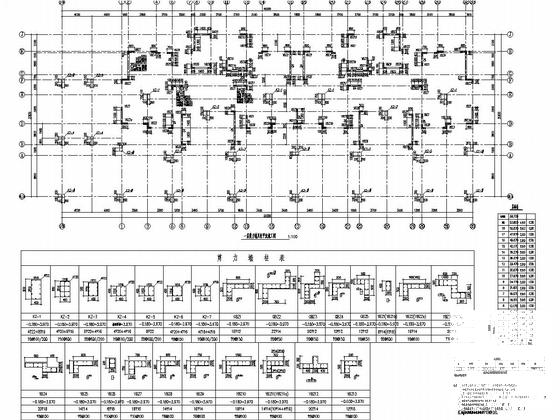

一层剪力墙及柱平法施工图

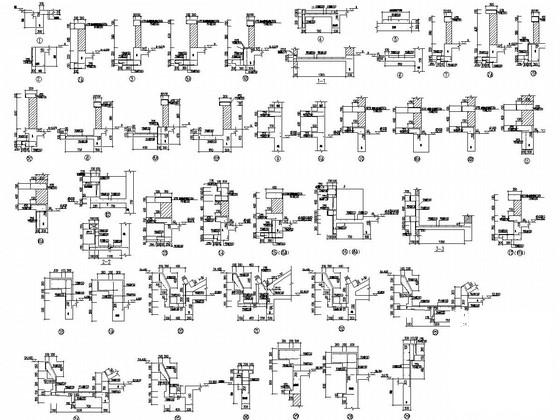

节点详图
