34层现浇剪力墙结构住宅楼结构施工图纸cad平面图

该附件为 34层现浇剪力墙结构住宅楼 结构施工图

项目概要：该项目为住宅楼,现浇剪力墙结构,基础采用钻孔灌注桩基础。地上34层,地下为一层地下室。建筑物总高度98.90米,长宽详建筑总图,该项目室内%%p0.000相当于绝对标高C01、C02、C03为23.30m,C05、C06、C09为23.60m。嵌固端为地下室顶板,平面位置详见建施的总平面图。

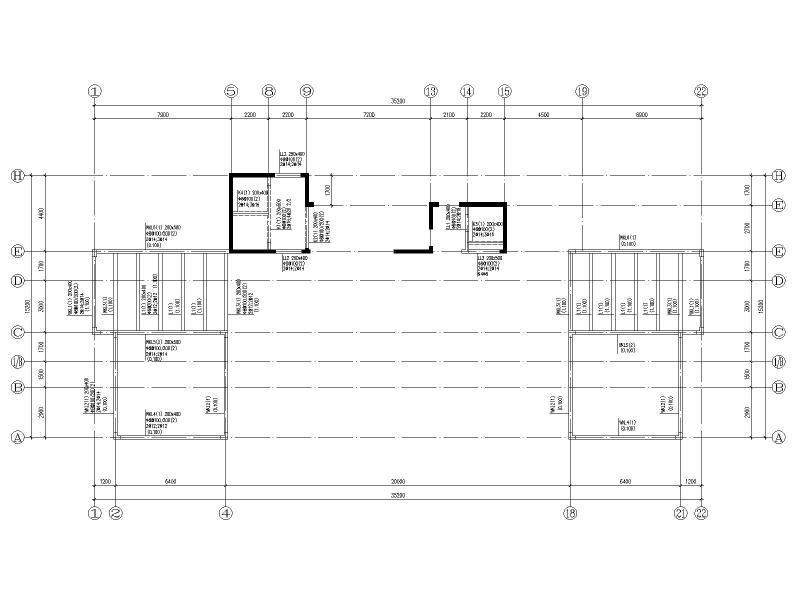

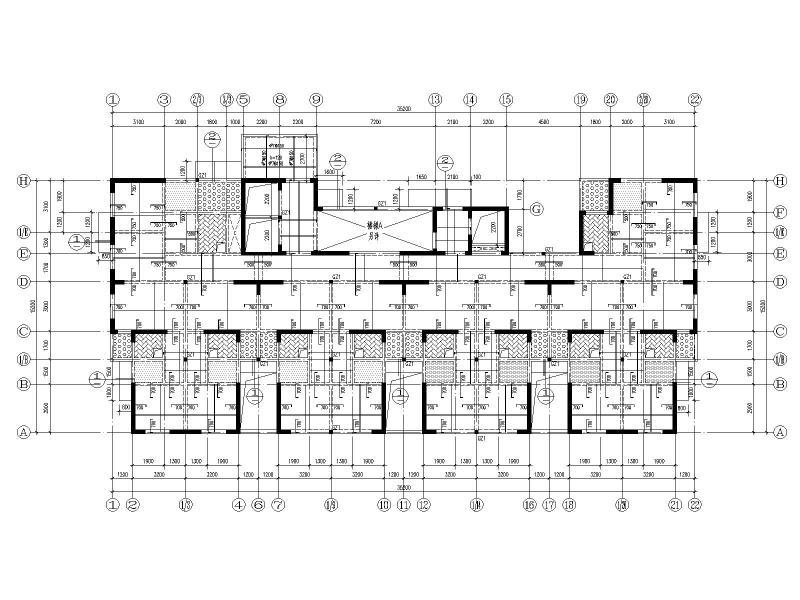

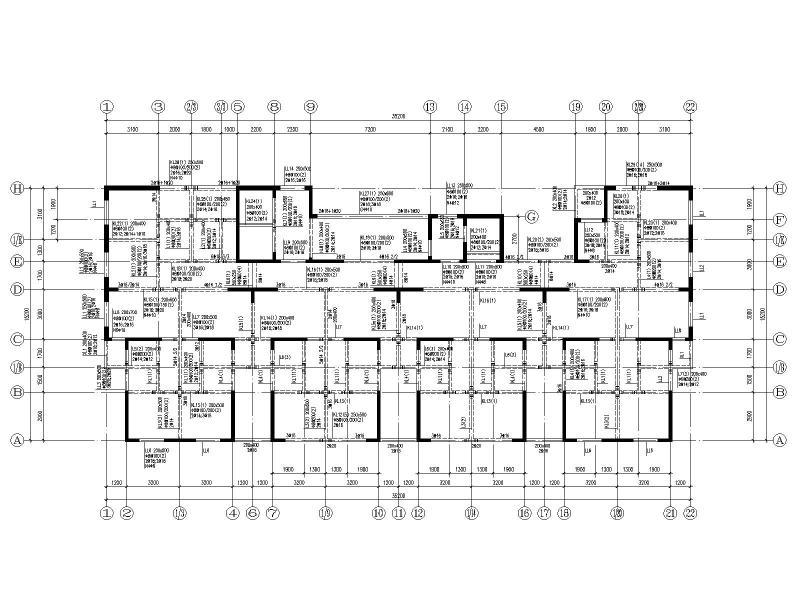

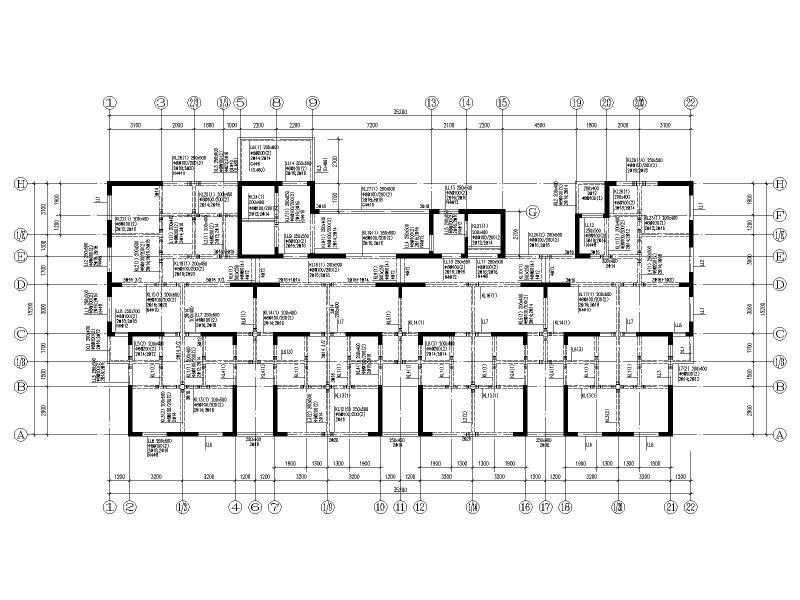

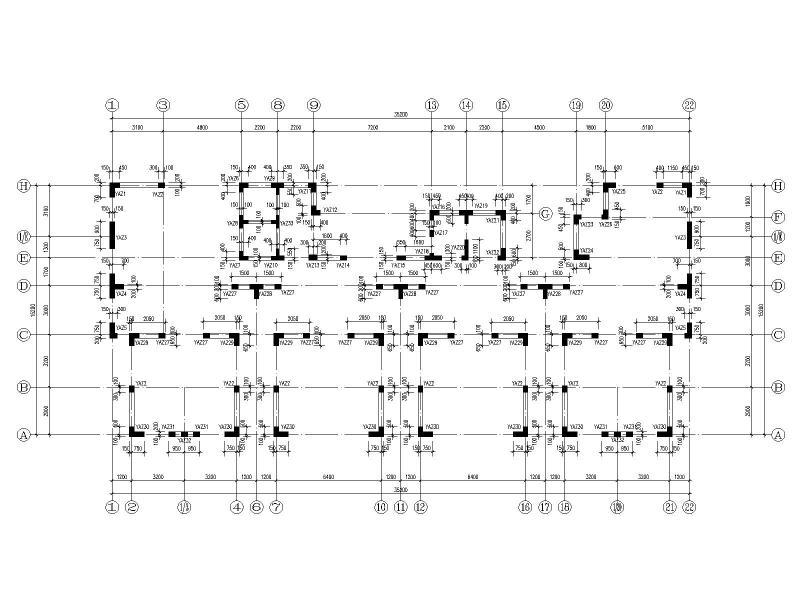

主要包括：结构设计总说明、地下室 结构设计说明 、钻孔灌注桩设计说明 、桩定位平面、承台平面及详图、地下室底板结构平面、地下室基础梁平面 、各层结构平面 各层梁配筋平面、 墙柱定位平面、剪力墙柱表、屋面结构平面、机房及构架结构平面、机房屋面结构平面、机房及构架梁、机房屋面梁配筋平面、 楼梯详图、混凝土 结构施工图 平面整体表示方法制图规则和构造详图、多层和高层混凝土房屋结构抗震构造、混凝土 结构施工图 平面整体表示方法制图规则和构造详图等

CAD格式，约30张，另附建筑图纸。
