6层住宅楼给排水CAD施工图纸

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑地上层数：6层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：7张
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统
• 供水方式：市政供水
• 供水分区：无
• 排水体制：污废合流
• 大样节点：厨房,卫生间

附件详情

设计范围：建筑单体室内给排水系统设计.
设计内容：给排水系统：生活给水系统，污废水排水系统。
水源情况：本建筑给水接自小区供水管网，所需供水压力0.30MPa.
排水系统：排水体制：采用污废水合流制排水系统。集中排放至小区化粪池，经处理后排至市政污水管网。
雨水排水：屋面雨水采用重力流排水系统，以最短的距离排至室外雨水管。安装位置详见建施图。

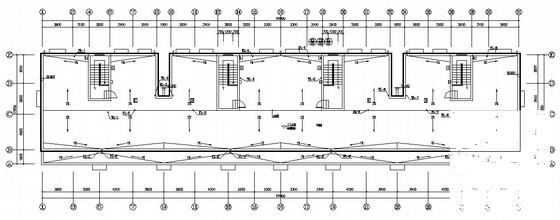

第 1 张图

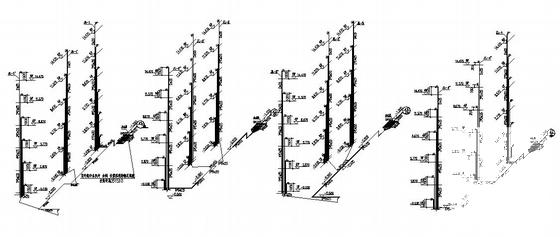

第 2 张图

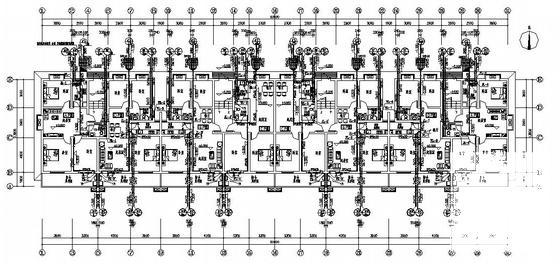

第 3 张图

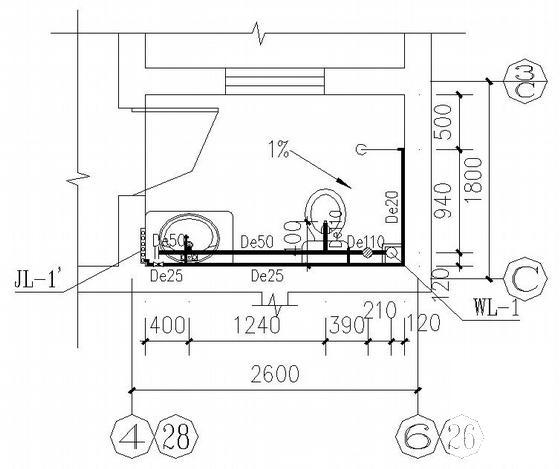

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
