一份县交警大队综合业务用房给排水CAD施工图纸(自动喷水灭火系统)

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑地上层数：7层
• 建筑地下层数：1层
• 出图日期：2009
• 设计阶段：施工图设计
• 供水方式：市政供水
• 供水分区：无
• 污废水排水体制：分流
• 设计内容：给排水,消火栓

附件详情

二、设计范围:1.该资料包括综合楼室内给排水管道系统、消防给水系统、灭火器配置；三、管道系统该项目设有生活给水系统、热水供应系统、生活污水系统、消火栓给水系统及自动喷水灭火系统。

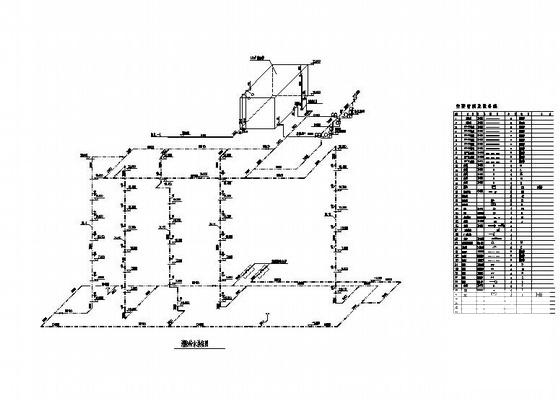

第 1 张图

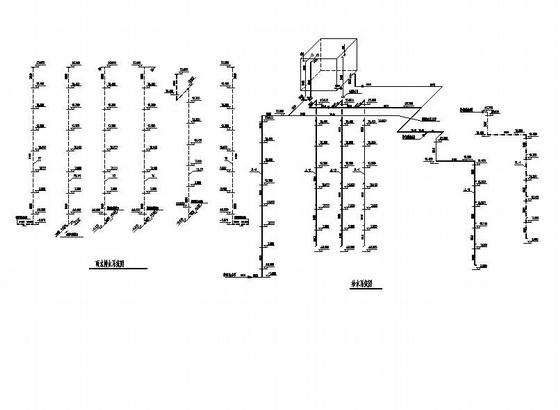

第 2 张图

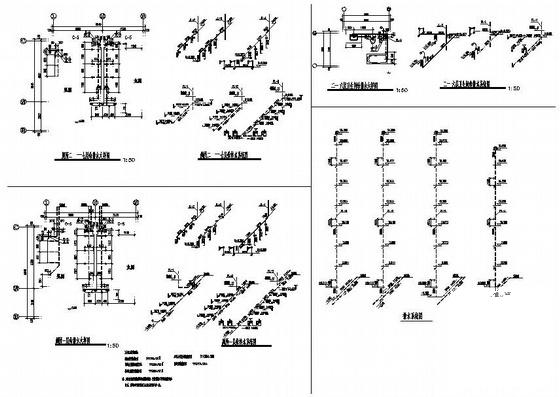

第 3 张图

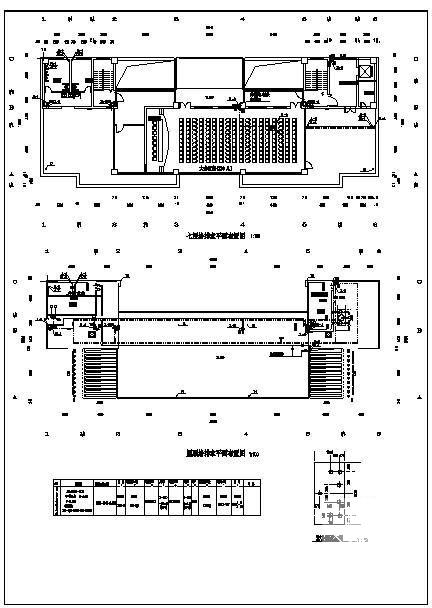

第 4 张图
