[CAD]15层宾馆空调防排烟图纸(溴化锂直燃机组)

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：宾馆
• 建筑高度类型：高层建筑
• 建筑设计面积：19270.2平方米
• 建筑地上层数：15层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：21张
• 设计年代：近代
• 设计内容：空调,通风,防排烟,其它
• 冷热源：溴化锂吸收式机组
• 空调系统：全空气系统,空气-水系统
• 水系统：单式泵,变流量,双管制,闭式

附件详情

该项目为一般宾馆，地上共15层，地下共一层是半地下室，为汽车库和设备用房建筑高度59米，总建筑面积19270.2m2。该项目空调水系统划分为公共区（1-4F）和客房区（5-15F）两个区域。采用一套溴化锂直燃制冷系统提供空调冷/热量分别为1758kW/1500kW。 该项目舒适性集中空调系统冷热源由设于地下室溴化锂直燃机组提供。空调水系统：办公和公寓的空调水系统均为一次泵负荷侧变流量两管制闭式循环系统，主机侧为定水量，负荷侧为变水量。空调冷热水通过设置于竖向管道井的各个垂直水路供给各层空调系统。地下一层和二层不能自然排烟的合用前室设计局部加压送风系统，

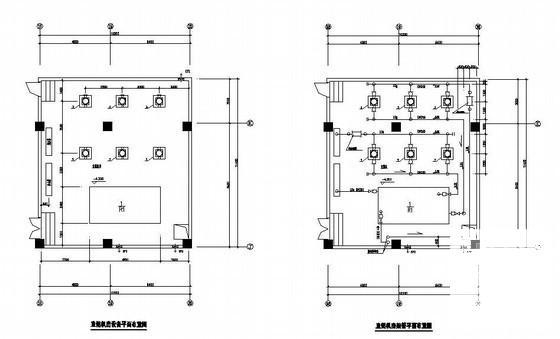

第 1 张图

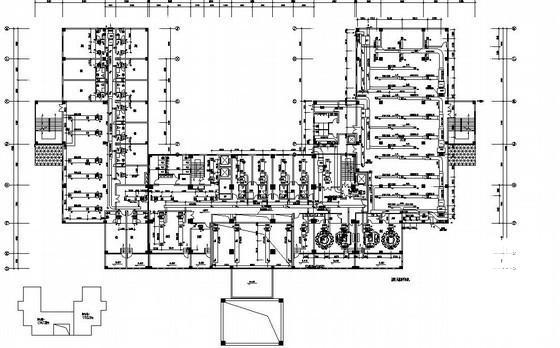

第 2 张图

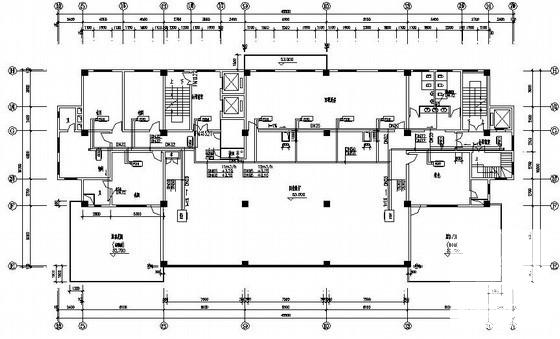

第 3 张图
