一份旅游区18层住宅楼通风防排烟设计CAD施工图纸(3栋楼)

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计面积：71523.05平方米
• 建筑地上层数：18层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：19张
• 设计年代：近代
• 设计内容：通风,防排烟
• 节点大样：管道支吊架
• 项目所在地：海南

附件详情

• 资料目录
• 设计施工说明
• 主要设备材料表及图例
• 防排烟系统图

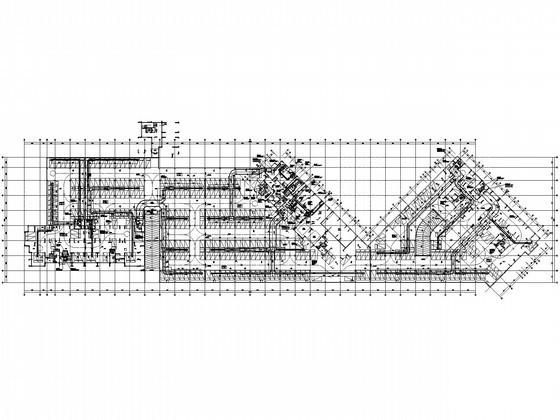

• 地下室平时通风及防排烟平面图
• 标准层防排烟平面图
• 屋面层平时通风及防排烟平面图
• 设备安装大样图
• 风管安装大样图

附件详情

稿件为海南某国际旅游区3栋住宅楼 通风防排烟 设计施工图；建筑地上18层/地下1层，建筑高度:55.80m，总建筑面积为71523.05m^2，其中地下室为13298.20m^2，地上面积为58224.85m^2。地上为住宅，地下主要为汽车库及 电气设备 房等。
设计内容：3栋楼房的通风及防排烟系统设计。

，图纸共19张。

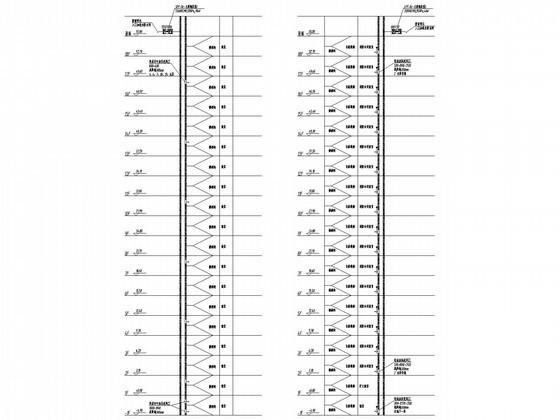

机械加压送风系统图

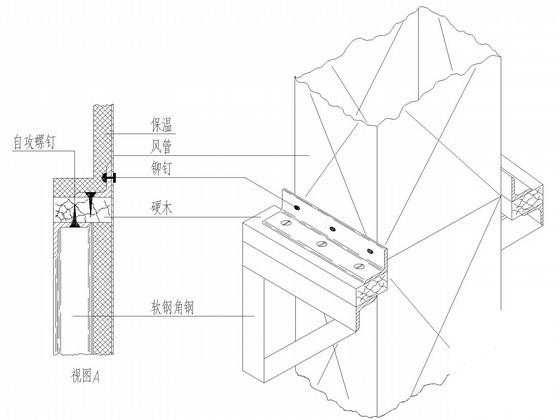

垂直风管支承详图

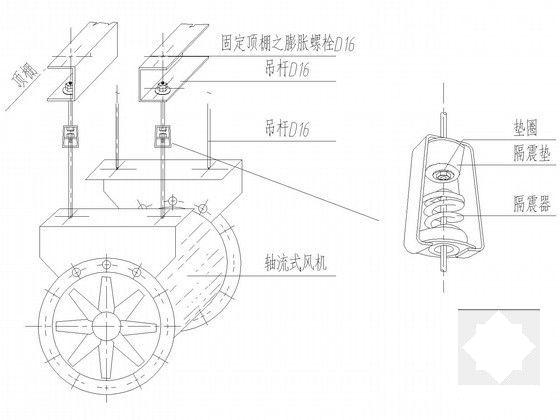

顶棚悬挂轴流式风机详图

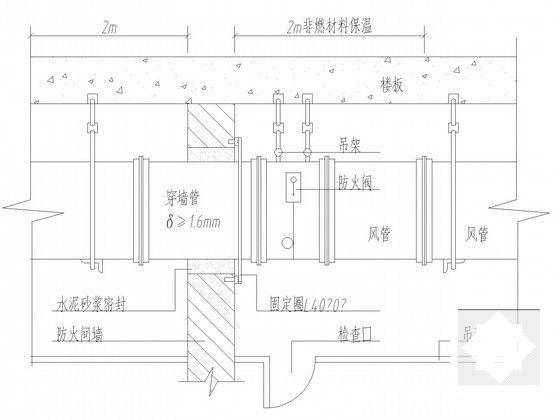

防火阀安装详图

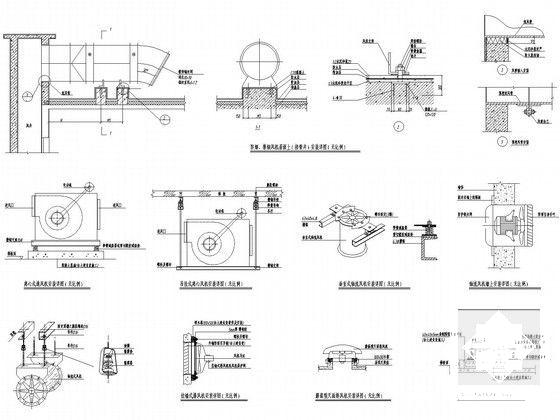

设备安装大样图

屋面通风防排烟平面

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
