一份6层框架独立基础服务综合办公楼结构CAD施工图纸

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.75kN/平方米
• 参考图纸：20张

附件详情

结构设计总说明、基础 平面布置图 、基础说明、基础大样图、基础梁配筋图、框架柱配筋图、柱配筋图、楼面梁筋图、雨篷面梁筋图、楼面板筋图、屋顶板筋图、楼梯配筋图、大样配筋图共20张图纸。

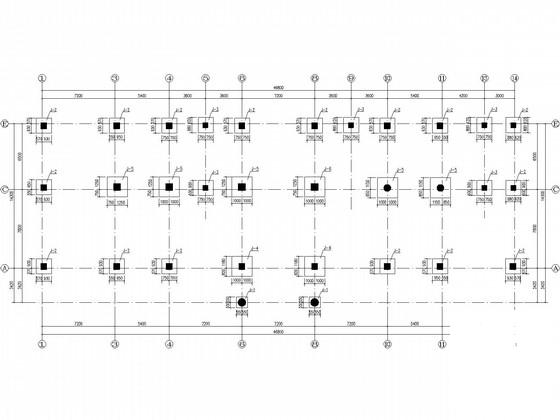

基础平面布置图

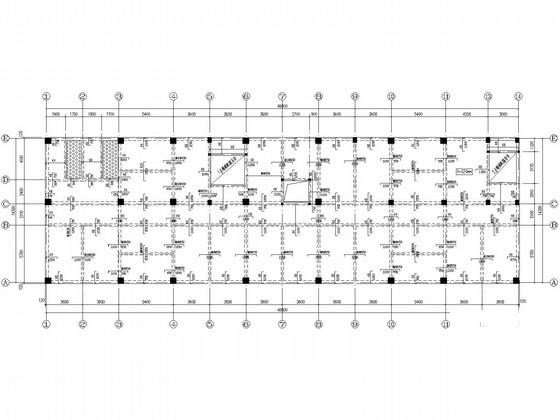

楼面板筋图

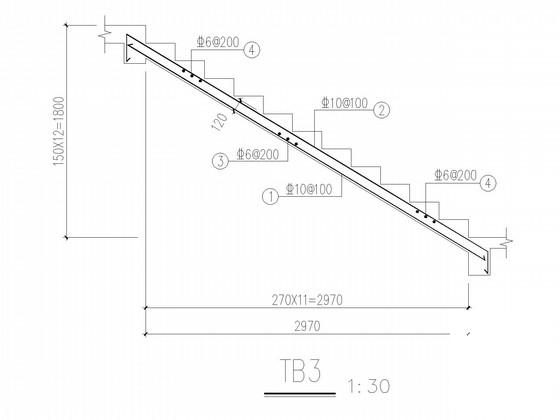

楼梯节点

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
