市政道路配套附属设施及道路绿化施工大样图cad平面布置图

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计时速：20
• 干线：否
• 位置：贵州
• 设计年代：近代

该附件为： 市政道路配套附属设施及道路绿化施工图 ，格式为dwg，编制与，包含：道路铺装 道路绿化施工图，节点清晰，同类工程可下载参考。

一、施工图 设计说明 ：

1. 硬质地面、绿地排水均就近排向收水口或收水盲管，排水方向明确，做到有组织排水，最后排向排水系统。场地及软地排水不得排向水池。
2. 排水采用有组织自然排水的方法。
3. 人行道路铺装均双向设排坡，就近以1%的坡度坡向收水口或盲管。
4. 地形堆土与窗洞、建筑排水明沟发生冲突时，以保证窗洞、建筑排水明沟等设施正常使用为优先，现场调整。
5. 所有地面排水应从构筑物基座或建筑外墙面向外找坡最小2.0%

二、编制依据:

1. 城市道路绿化规范与设计规范(CJJ75-97)
2. 城市绿地设计规范(GB50420-近代)
3. 城市绿化工程施工及验收规范(CJJ/T82-近代)

三、相关图片:

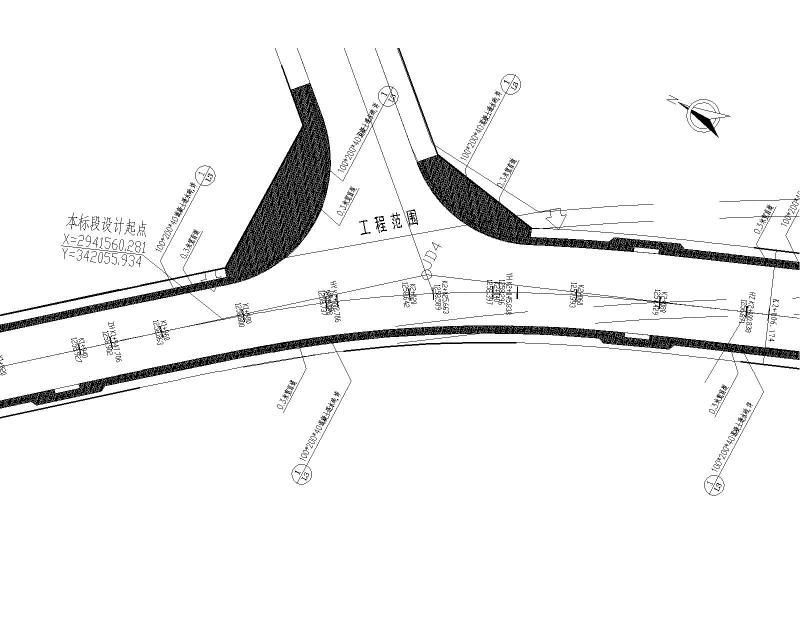

道路平面布置图分图

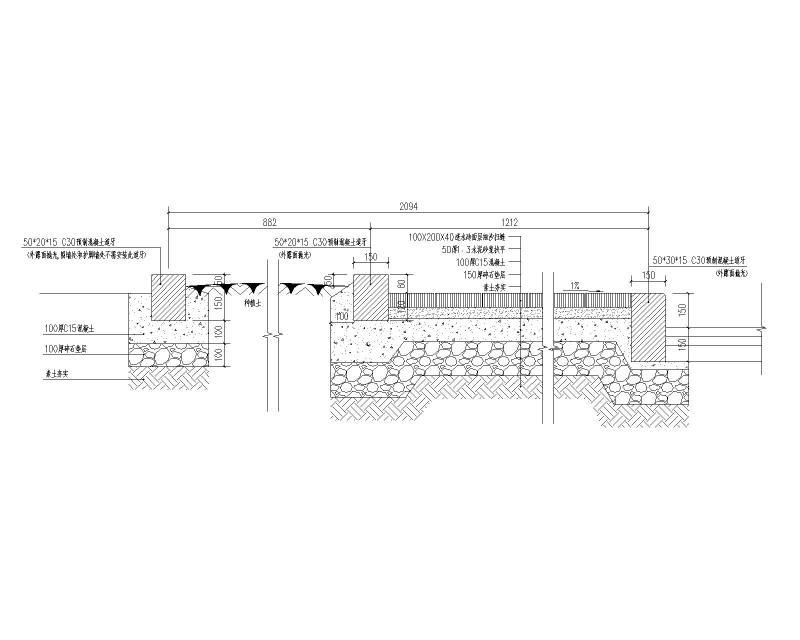

铺装大样图

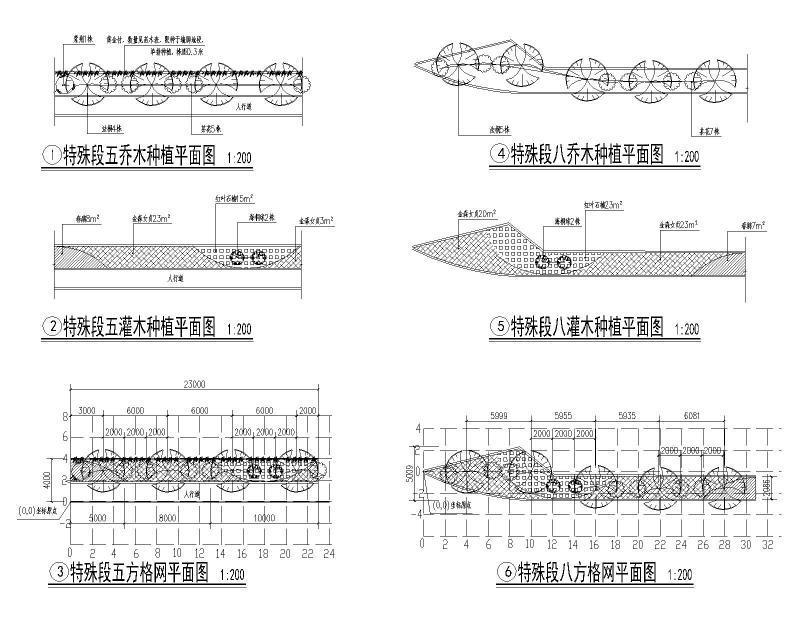

特殊植物种植大样图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
