份城市政道路及配套工程24米刚构拱桥设计cad图纸和V型桥台图

tamama22ss

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该桥主要功能为跨跃人工湖，连结2号桥与3号路交通，同时与周围环境相配合，形成一个景观点。因此宜采用造型优美的桥型。 　　 采用1-24米跨V型桥台普通钢筋刚构拱桥，桥梁全长42米，桥宽为15米。本桥矢跨比为1/7.3，属于坦拱，水平推力比较大，为此选用V型桥台，以减小水平推力对桥梁基础的影响。造型简洁，外形美观，线条柔和，满足业主创建景观建筑的要求。本桥没有通航要求。 　　设计要点： 　　1、梁部 　　 本桥采用满堂支架现浇普通钢筋混凝土梁，两片拱肋。 　　2、下部结构 　　 基础为5.4x11.8x2.0米承台，8根直径1.2米双排桩。 　　全部桩基按嵌岩桩设计，桩基设计均嵌入微风化岩层1.0倍桩径以上。为减少桩基沉降量，要求施工中采用优质泥浆，确保无泥浆套和桩底沉渣小于5cm。 　　3、桥面结构及其他 　　（1）桥面铺装采用4cm细粒式改性沥青砼（AC-13C） 6cm至12cm中粒式沥青砼（AC-20C）。 　　（2）本桥不设支座及伸缩缝。 　　4、桥面排水 　　 采用侧入式进水格栅加落水斗集水通过PV C管排入桥下河内。 　　5、结构计算 　　 本桥梁部采用桥梁博士进行分析,最大裂缝宽按不大于0.2mm控制，结构重要性系数取1.0。

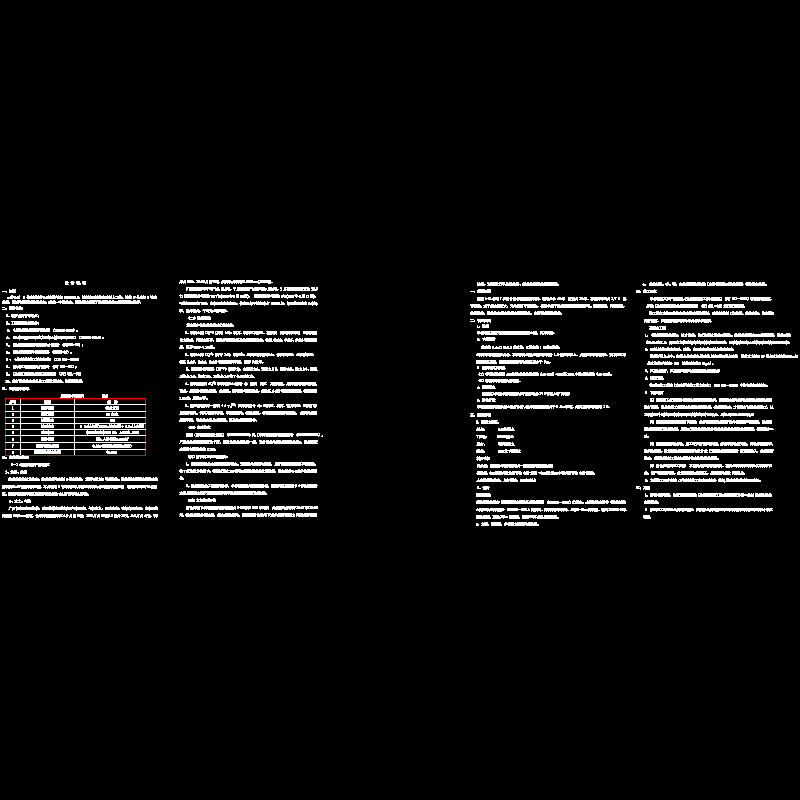

ql-02 6号路说明.dwg

ql-06 桩基平立面图.dwg

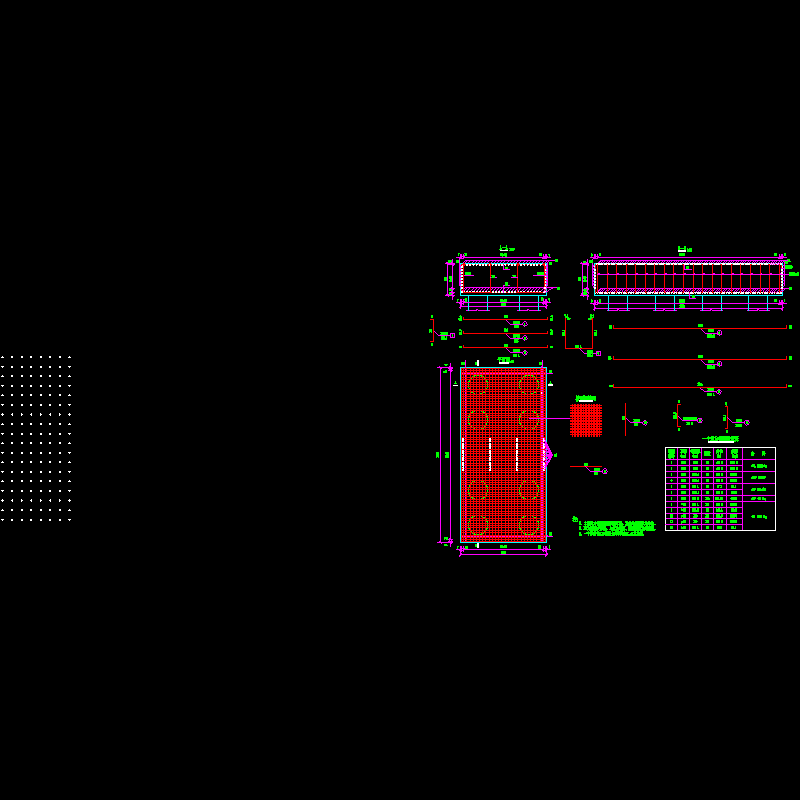

ql-09 6号路桥桥台承台钢筋布置图.dwg

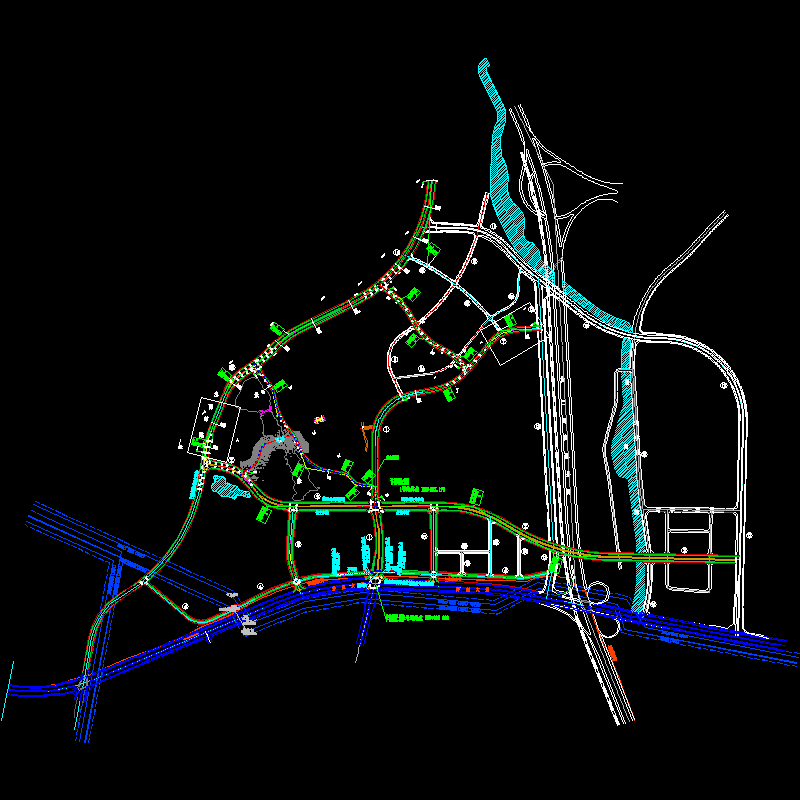

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
