一、设计范围
该资料范围为水厂活性炭滤池构筑物的水处理工艺过程、以及活性炭滤池的反冲洗气洗和反冲洗水洗的装置的布置。
二、工艺概况
1本图尺寸单位:高程以米计，其余均以毫米计，采用1956年黄海高程系。
2活性炭处理单元共设计四个活性炭滤池，每个活性炭滤池分成两格，其中有两个滤池的平面面积为5626平方米，长X宽为
97mX58m，另两个滤池的平面面积分别为5141平方米和5432平方米，长X宽分别为97mX53m和97mX56m，池体的深均为4.8 m。池体分为地上地下两部分，地上部分高度为3.4m，地下高度为1.4 m.
3活性炭滤池的进水来自臭氧接触池处理后的水，管径为DN900，管中心标高为2.5 m.。水先进入活性炭滤池的进水，渠通过闸板阀（0.4 mX0.4m）的控制，进入V型槽对滤池进行配水。滤料为活性炭，滤料层H=1.5 m，d=1.25mm~2.5mm, 不均匀系数K8=1.2~1.4，承托层厚度H=150 m m，采用砾石，粒径d=3.0 m m。 经过活性炭滤池过滤的水进入出水渠，经DN900的出水管将虑后水排入清水池。
4反冲洗进气系统：三叶罗茨鼓风机，，P=49.0KPa ，N=75Kw，共两台，一用一备，对活性炭滤池和V型滤池反 冲洗气洗时进行供气。
5反冲洗进水系统：单机立式离心泵，水泵型号250/200--30/4，Q=,670m／ 共三台，两用一备，对活性炭滤池和V型滤池反冲洗水洗时进行供水。反冲洗的滤头为活性炭滤池专用滤头，材质为ABS。
6反冲洗泵房和管沟内分别设置一个集水坑（长X宽X高=8mX8mX10m），集水坑内各自设置一台潜污泵，Q=,7m／h , H=12m ,N= 0.75kw,将活性炭滤池管廊里的污水和反冲洗泵房内部的污水排走，排入附近的污水井里集水坑的盖板采用热镀锌钢格盖板。
7.反冲洗泵房内设置起吊设备，起重机采用单梁悬臂式，型号为JIB CRANES ，起重量为1吨 ，起重高度为7.5m，电动葫芦采用DY系列环链电动葫芦。
8阀门均采用优质的闸阀及蝶阀，
阀门的公称压力为1Mpa，所有阀门均设置标识版（亚克力材质），用以标明阀门的启闭状态。
三、管道系统：
活性炭滤池单元设有进水管道，出水管道，反冲洗水管，反冲洗气管，反冲洗排水管，反冲洗排气管，管廊集水坑排水管。
1活性炭滤池来水接自臭氧接触池出水，埋深2.50，管径为DN900，设计流速 0.76m/s。
2活性炭滤池出水自流至请水池Ⅰ，埋深2.50，管径为DN900。
3活性炭滤池反冲洗来水接自活性炭滤池滤后的水，经反冲洗水泵提升，反冲洗进水管管径为DN350，出水管管径为DN350，然后汇入管径为DN500，管道埋深2.89。
4活性炭滤池反冲洗排水接至厂区污泥调节池，埋深1.15，管径为DN700，设计坡度 i=7.7%%%。
5活性炭滤池反冲洗气管，管径为DN300。
6活性炭滤池集水坑排水接至厂区污水井，埋深1.50，管径为DN50。
7. 反冲洗排气管接自底部空间，向上接至厂房空间。

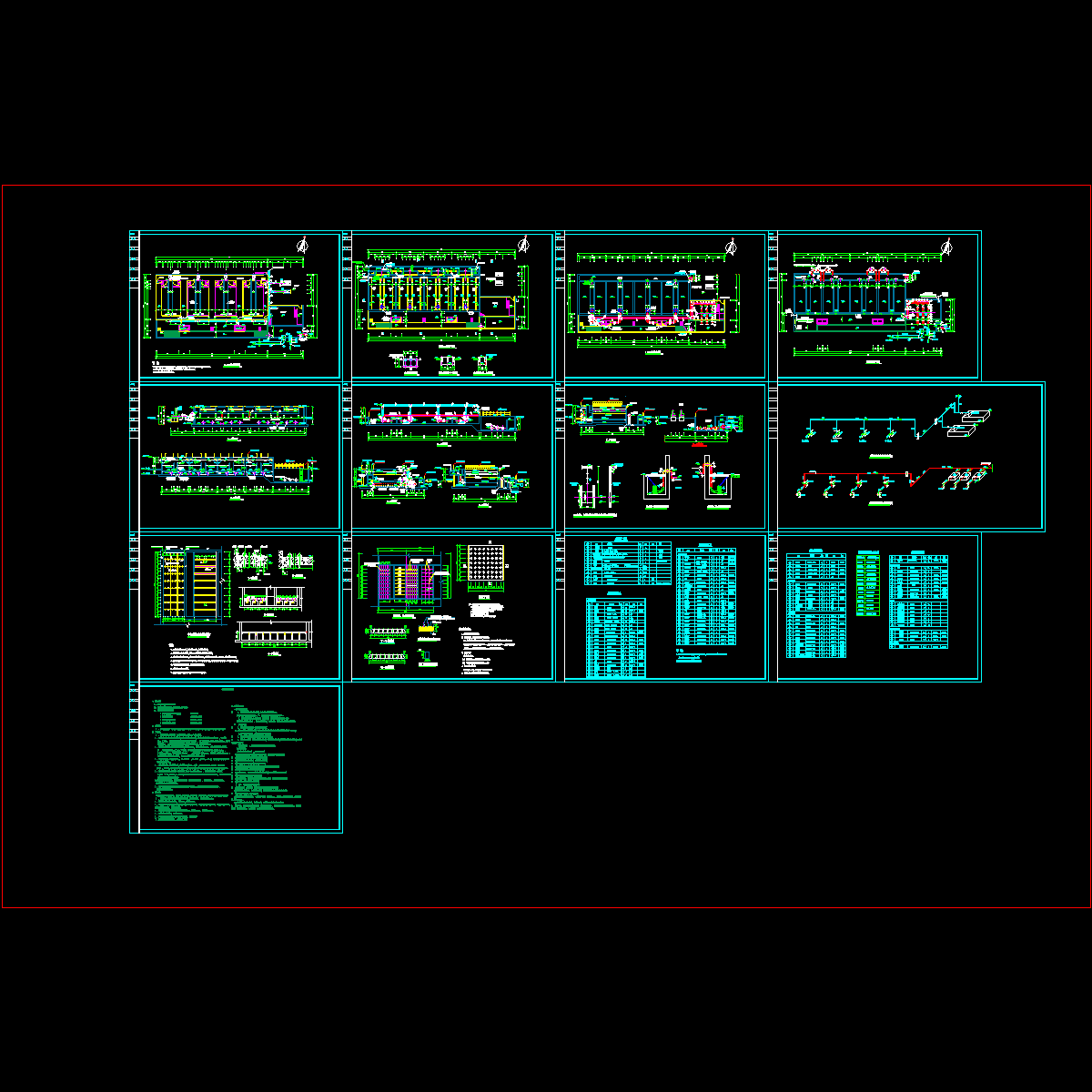

四、图纸展示
大样图
活性炭反冲洗进水管系统图
滤池底部平面图
1.20m标高平面图
2.50m标高平面图
3.40m标高平面图
