高层医院建设给排水施工图纸cad平面图

ddxxssss · 发表于 2021-10-28 21:21:08

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：医疗
建筑高度类型：单层建筑,高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：27006.51平方米
建筑地上层数：7层
建筑地下层数：1层
图纸设计深度：施工图
图纸设计格式：CAD2000
设计年代：近代
地下室用途：车库,设备用房
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
供水方式：市政供水
排水体制：雨污分流
排水技术：压力排水
消火栓用水量室外(L/S)：40
消火栓用水量室内(L/S)：30
项目所在地：江苏

设计总说明：1、项目概要：该项目为 江苏省高层医院建设给排水施工图 2021 ；该项目为整体新建的一级医院建筑。地上由医院主楼和辅楼组成，医院主楼主要功能为门诊、急诊、医院功能、体验中心、住院部及其它配套用房等；辅楼主要功能为感染科中心。地下室层数1层，主要功能为机动车停车库、非机动车停车库、人防设施、设备房等，地下汽车库停车数量为181辆，Ⅱ类汽车库。总建筑面积为27006.51平方米，建筑层数7层，建筑高度31.60米；医院主楼（1#楼）为一类高层医疗建筑，医院辅楼（2#楼）为单层建筑，耐火等级均为一级；

2、设计内容：单体建筑物内生活给水系统、热水系统、排水系统、雨水系统、室内消火栓系统、室外消火栓系统、自动喷水灭火系统、灭火器配置。

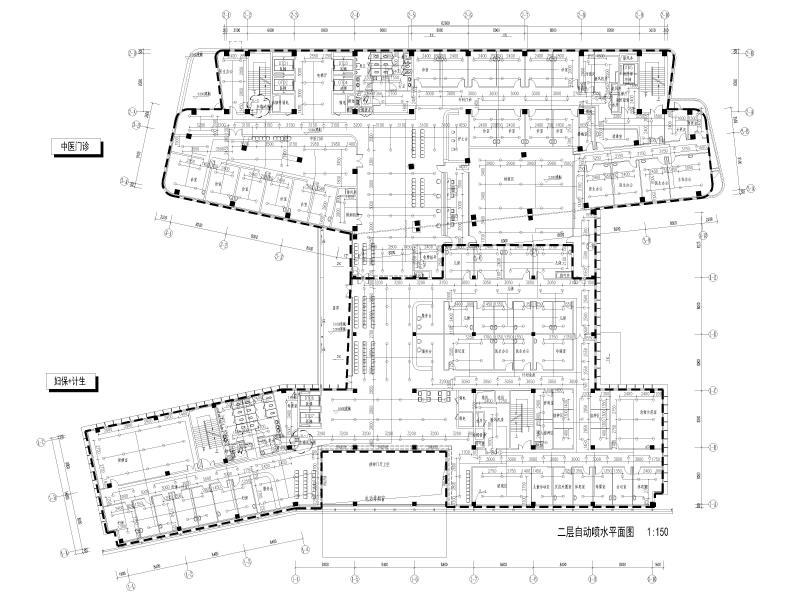

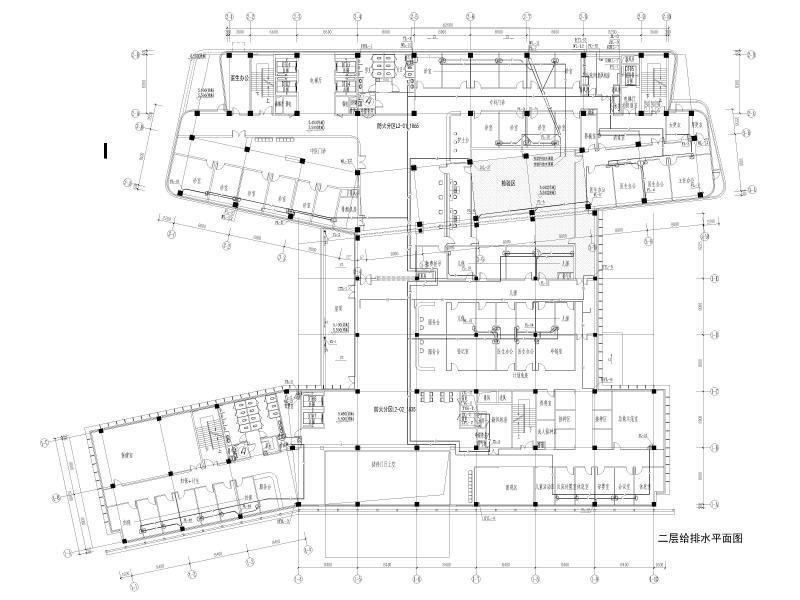

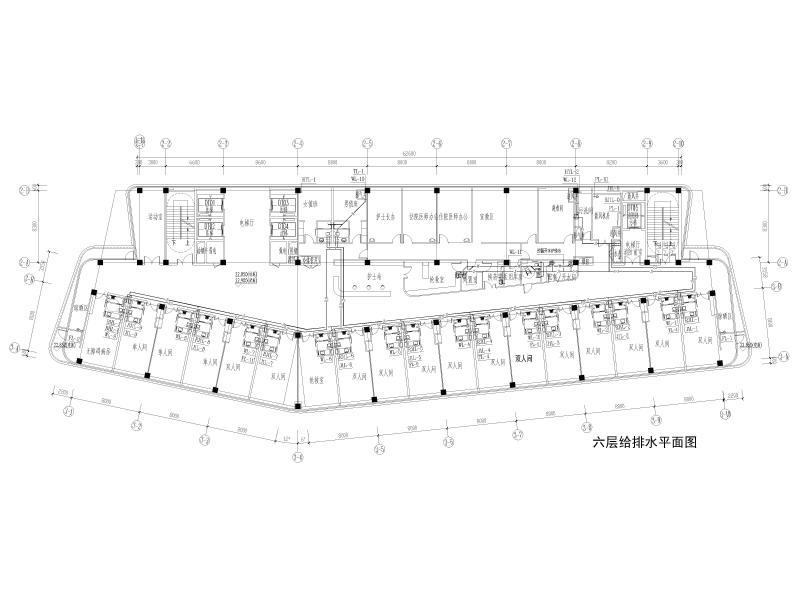

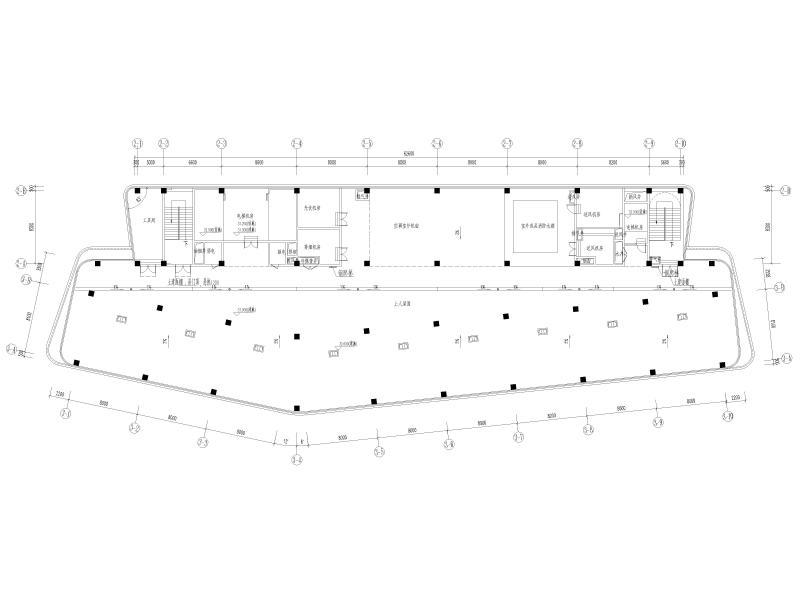

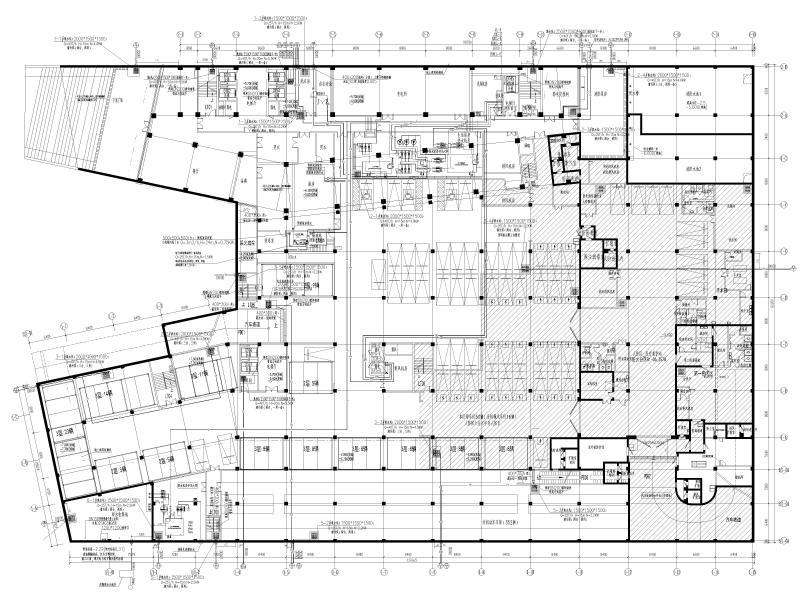

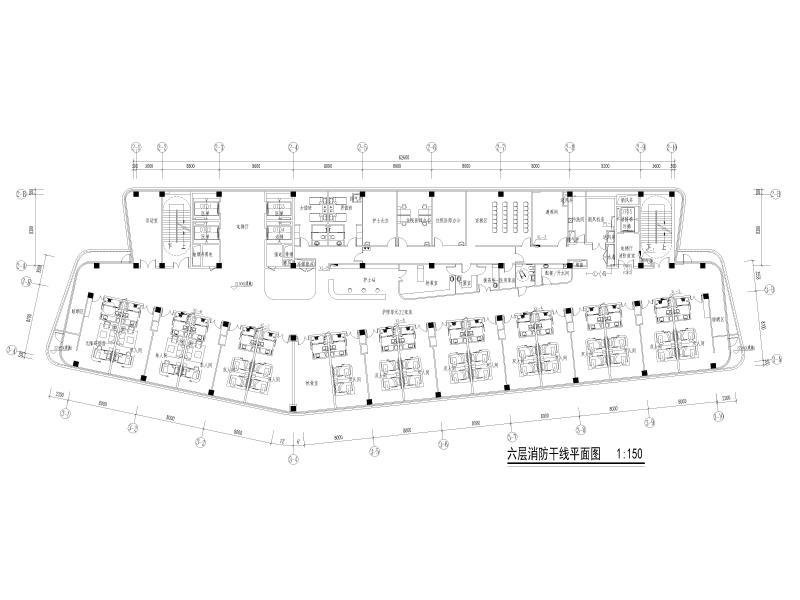

部分图纸展示：
