二类高层商务办公楼给排水施工图纸cad平面图

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 图纸设计深度：施工图
• 图纸设计格式：CAD2000
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
• 供水方式：市政供水
• 排水体制：污废分流
• 排水技术：重力排水
• 消火栓用水量室外(L/S)：40
• 消火栓用水量室内(L/S)：20
• 项目所在地：江苏

设计总说明：1、项目概要：该项目为 江苏省二类高层商务办公楼 给排水施工图 ，为二类高层，建筑高度49.4m，建筑设计面积：15550.4平方米，位于大地下室上方。

2、设计范围：设计内容包括室内生活给排水管道系统、消防系统、雨水冷凝水管道系统。

部分图纸展示：





消火栓管道原理图 给水管道原理图.jpg

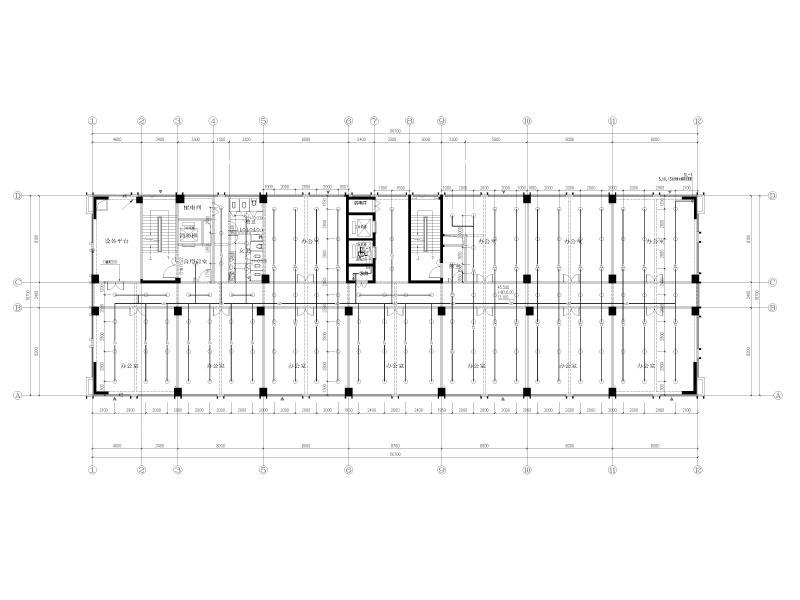

四~十三层给排水平面图

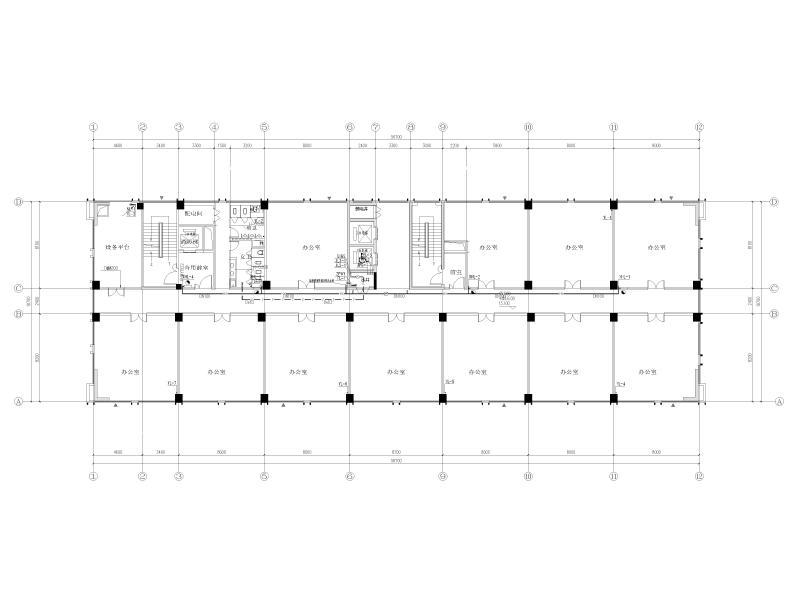

四~十三层自动喷淋给水平面图

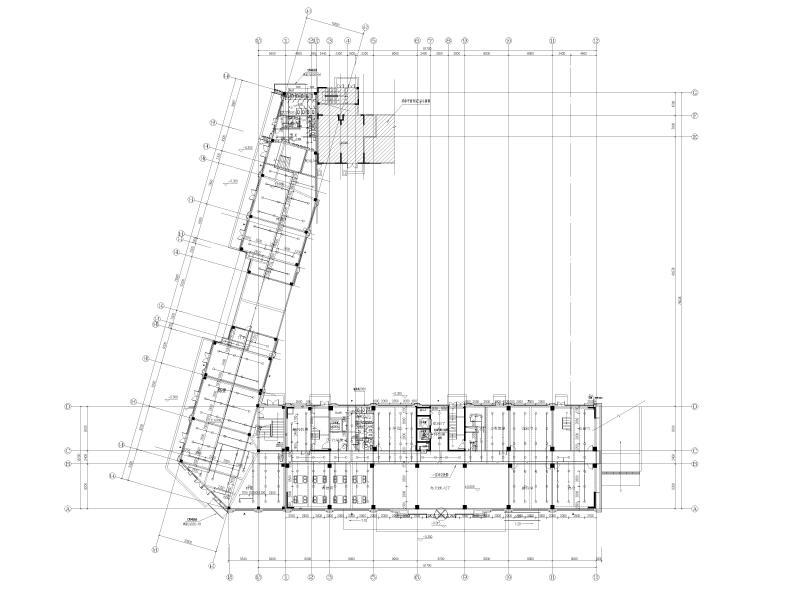

一层给排水平面图

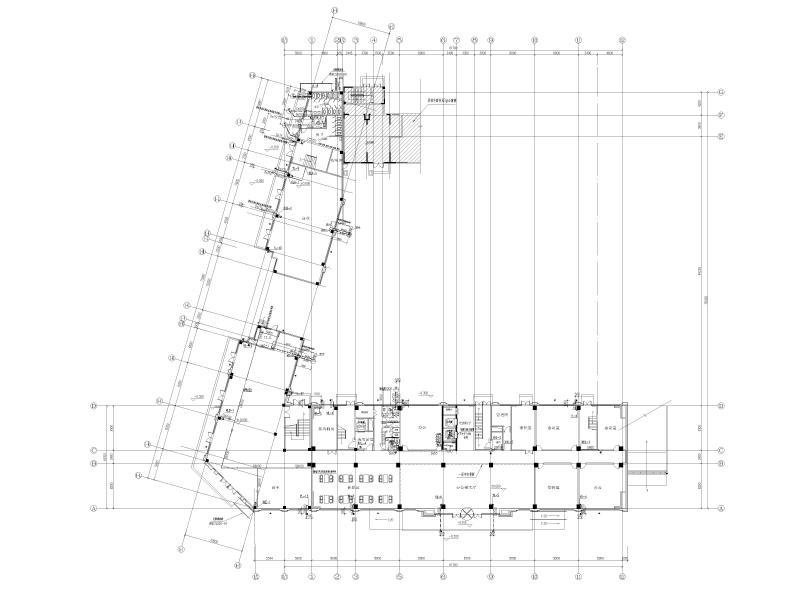

一层自动喷淋给水平面图

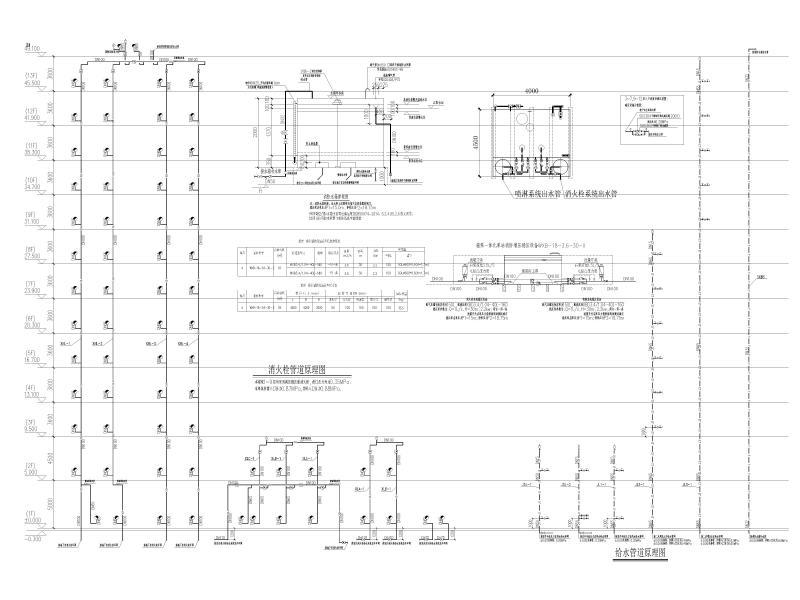

消火栓管道原理图 给水管道原理图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
