一份4层中学实验楼教学楼给排水CAD施工图纸(高19.5米)

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：教育建筑
• 建筑层数：多层建筑
• 建筑高度：19.5m
• 地上楼层：4层
• 设计阶段：施工图设计
• 供水方式：变频供水设备
• 供水分区：无
• 污废水排水体制：合流
• 设计内容：给水系统,污水排水系统,消火栓系统
• 地下室：无
• 参考图纸：20张以下

附件详情

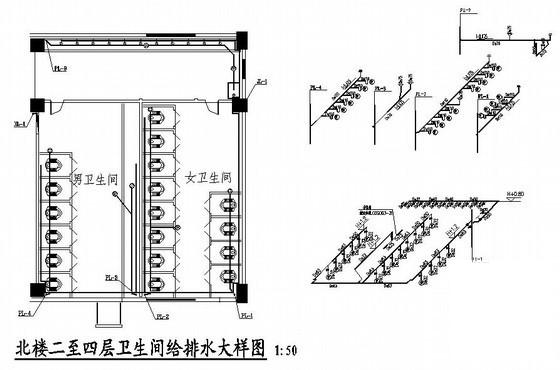

• 1.给排水设计说明 图例说明 主要设备、材料、设施表 卫生间给排水大样图
• 2.室内消火栓系统图 给排水系统图 化学实验室给排水大样图
• 3.一层给排水平面图
• 4.二、三层给排水平面图
• 5.四层给排水平面图

附件详情

本建筑高度19.50m，地上四层。该资料内容主要包括自来水、污水排水及室内消防。
生活给水由生活水泵供给。生活污水经化粪池处理，达到排放标准后排出。
该项目设有室外消火栓系统、室内消火栓系统、建筑灭火器系统。

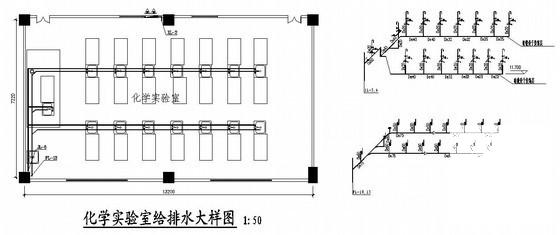

化学实验室给排水图

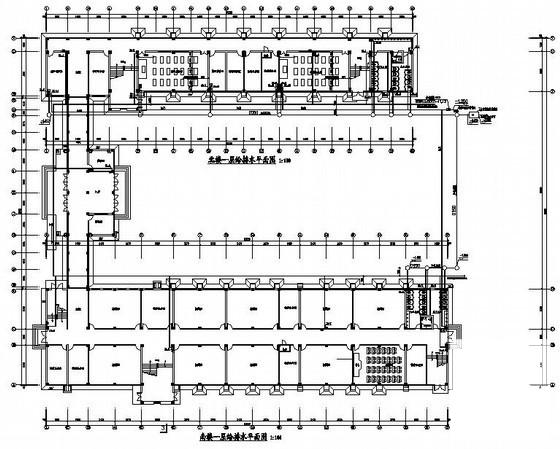

一层给排水平面图

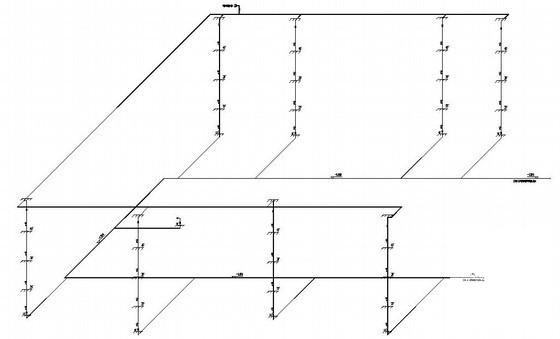

室内消火栓系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
