一份9层邮政通信大楼给排水CAD图纸(自喷系统原理图)

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：高层建筑
• 建筑地上层数：9层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：34张
• 设计年代：近代
• 地下室用途：人防
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,雨淋系统
• 供水方式：市政供水
• 供水分区：两区
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 消火栓用水量室外(L/S)：25
• 消火栓用水量室内(L/S)：5,25
• 大样节点：泵房,卫生间
• 项目所在地：安徽

附件详情

• 给排水平面图
• 自喷平面图
• 给排水及消防平面图
• 泵房说明、设备表、剖面图
• 泵房大样图
• 卫生间大样图
• 虹吸雨水排水系统图
• 设备材料表、给水系统图
• 消火栓、自喷系统原理图
• 给水、雨污水系统原理图
• 集水坑安装图

附件详情

该资料为安徽某邮政通信大楼给排水图纸。
设计内容：消火栓给水系统、建筑灭火器配置、自动喷水灭火系统生活给水系统、生活热水系统、生活污水系统、雨水系统。该项目生活冷水系统分为2个区：1至4层为低区，5至9层为高区。生活给水系统由市政给水管网提供，排水采用污废合流、雨污分流制。室内消火栓设计用水量为25L/s，室外消防设计用水量为25L/s。
，共34张图。

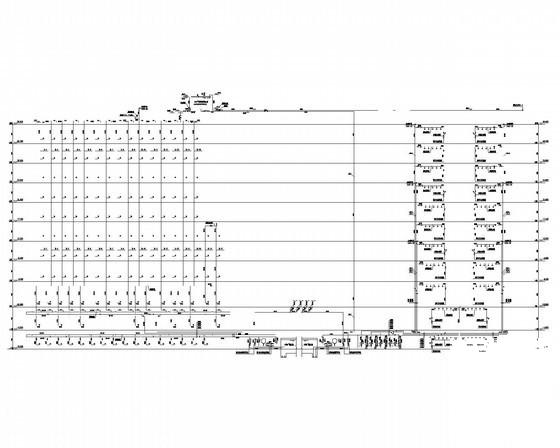

消火栓系统原理图

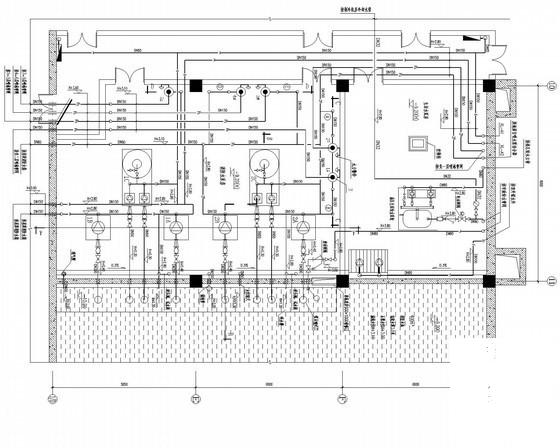

消防水泵房平面布置大样图

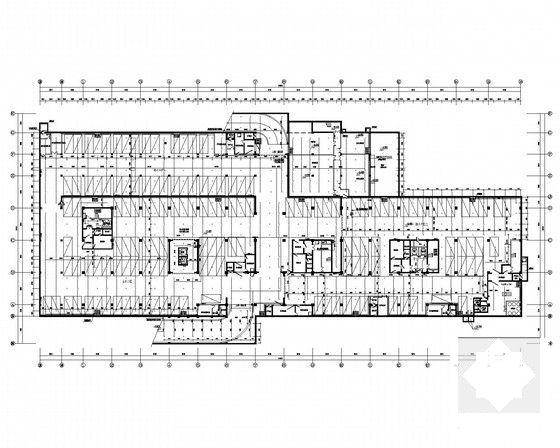

人防地下室自喷平面

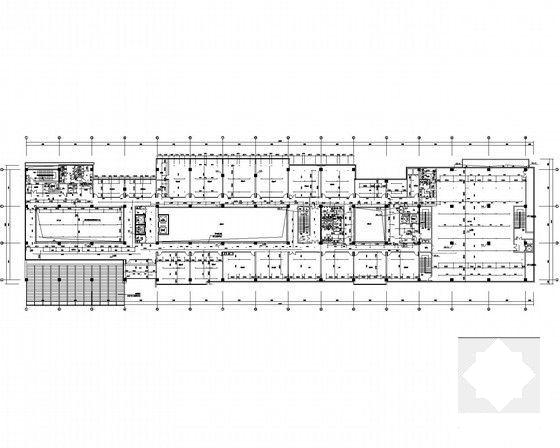

三层给排水及消防平面图

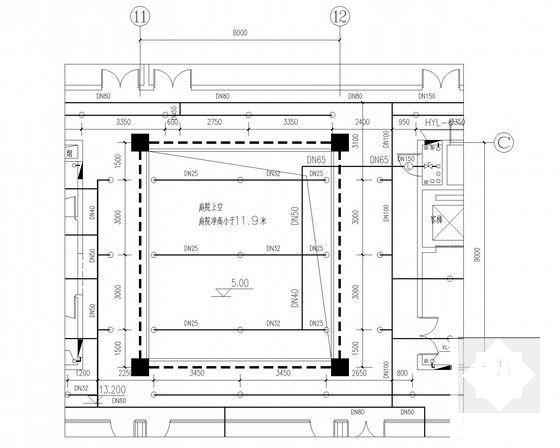

四层顶庭院增设喷头平面图

给水系统原理图

人防地下室战时平面

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
