一份15层小区给排水CAD施工图纸

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑设计面积：13106.1平方米
• 建筑地上层数：15层
• 参考图纸：30张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室内消火栓系统
• 供水方式：市政供水,分区供水,无负压供水
• 供水分区：两区
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：10
• 特殊系统：太阳能热水系统
• 大样节点：卫生间

附件详情

台州某小区给排水图纸，本图纸共包括地下室、小区1、2号楼的 给排水施工图 纸。其中，1号楼本地上15层,建筑高度47.850米,属于二类高层普通住宅楼，分二区给水系统，分别有市政和无负压稳压给水设备供水；2号楼地上7层,建筑高度23.850米,耐火等级二级，均由无负稳压供水设备供水。
图纸内容详细，包括各层的平面图、系统图等等，共27张。

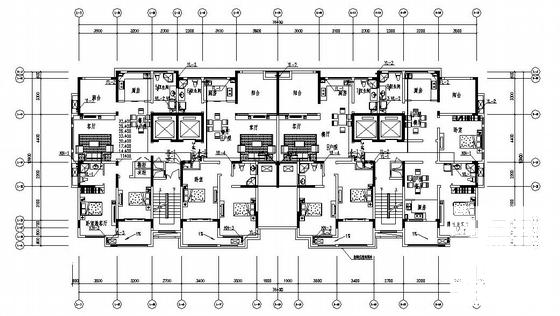

住宅给排水平面图

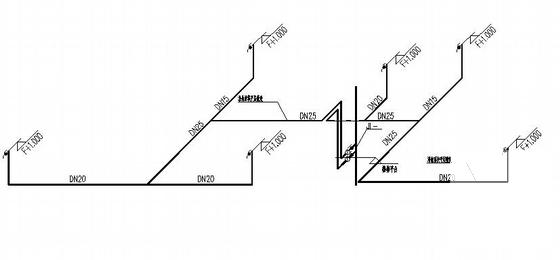

生活给水及消火栓系统图

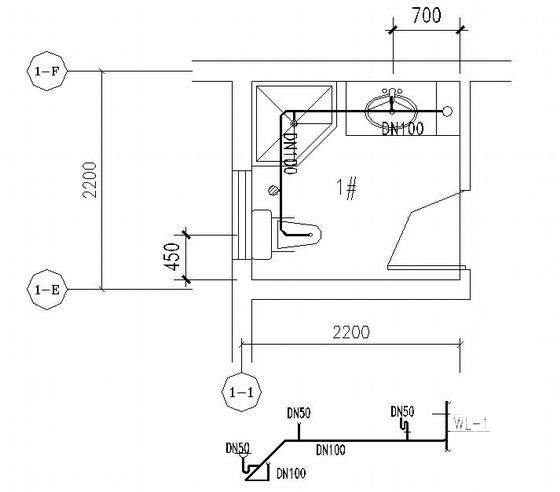

雨水排水系统图及卫生间大样图

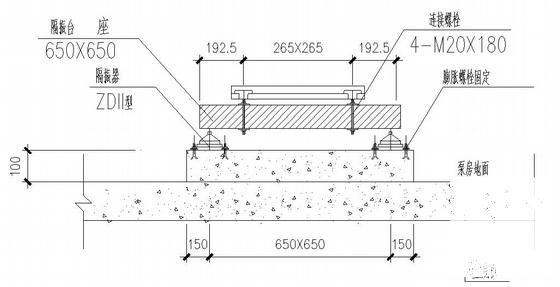

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
