一份小区给排水总平面CAD施工图纸(dwg)

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：无
• 功能：住宅区
• 设计阶段：施工图设计
• 参考图纸：10张以下

附件详情

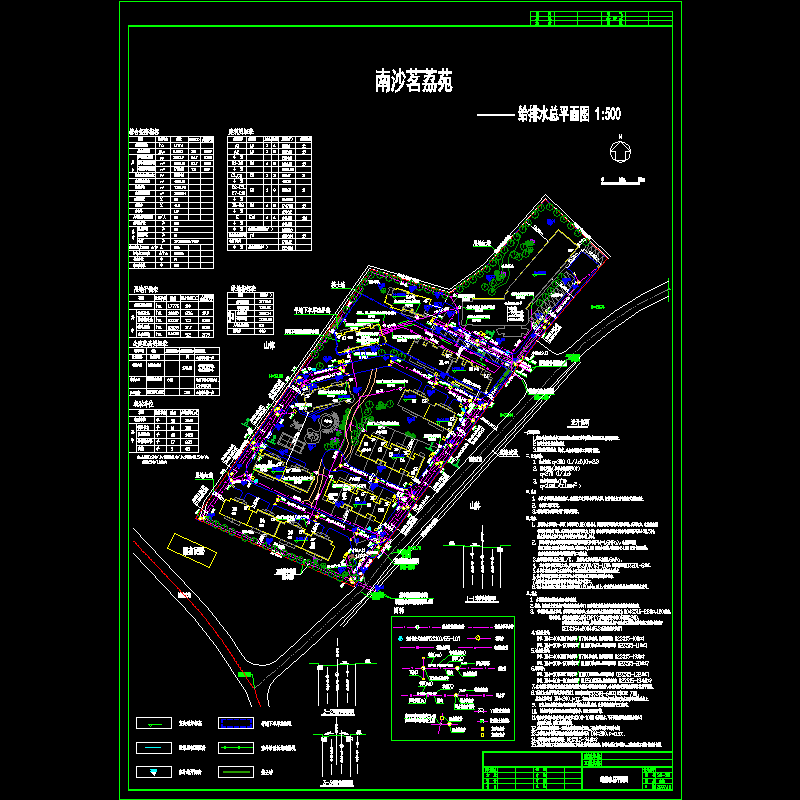

广东某小区给排水总平面图
1.建设单位提供的该项目 用地红线 附近的市政排水管道实况资料和图纸。
2.规划专业提供的作业图。
3.国家现行的给水、排水、卫生和消防等工程设计规范。
设计参数：
1. 给水定额：q=300 (L/人.d)，Kh=2.3
2. 排水定额：(取给水定额的90％)
q=270 (L/人.d)
3. 雨水降雨强度：(广州)
q=3.80L/(S.100M2)

图纸有设计说明几图例 等，一张图纸。

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
