一份住宅小区2号楼给排水CAD施工方案图纸

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：住宅建筑
• 建筑层数：多层建筑
• 地上楼层：6层
• 地下楼层：1层
• 设计阶段：施工图设计
• 供水方式：市政供水,变频供水设备
• 供水分区：两区
• 污废水排水体制：合流
• 设计内容：给水系统,污水排水系统
• 设置场所火灾危险等级：中危险级Ⅰ级
• 参考图纸：20张以下
• 图纸年代：近代

附件详情

某小区2号楼给排水施工图，内容包括：生活给水系统、生活排水系统、灭火器系统等。给水分两区，高区采用变频生活水泵供水。采用污废合流、雨污分流排水系统。

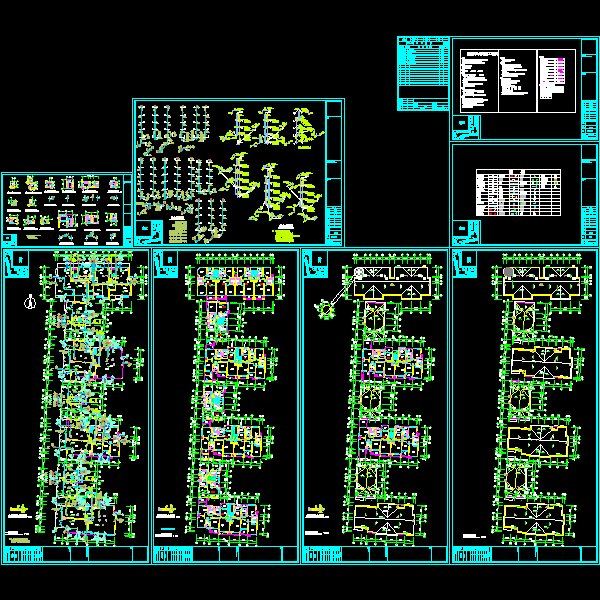

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
