公路5层枢纽站（库房）建筑施工套CAD图纸

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑高度：多层建筑
• 图纸设计深度：施工图
• 项目地址：浙江
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 建筑面积：5250平方米
• 用地面积：11244平方米
• 容积率：0.47平方米
• 建筑密度：9..13%
• 绿化率：39.6%
• 地上层数：5层
• 效果图：无
• 机动车辆停车位：129个

附件详情

[温州]某公路五层枢纽站（库房） 建筑施工 套图

工程名称：温州双屿
项目名称：二期工程2-2地块
建设用地面积：11244m2
总建筑面积：5250m2
建筑基底面积：1027m2
建筑密度：9.13%
容积率：0.47
知名地产面积：4460m2
本建筑为乙类工业建筑，耐火等级为二级，火灾危险性类别为丙类二项仓库，抗震设防烈度等级为六度，建筑设计使用年限为 50年。
知名地产面积：4460m2
知名地产率：39.6%
建筑层数：5
标准停车场：129
大货车：32
小型车：49

背立面图

屋顶平面图

2--2updon.dwg

2-2jcsgt.dwg

2-2zsm.dwg

二期工程2-2地块3#立库xt.dwg

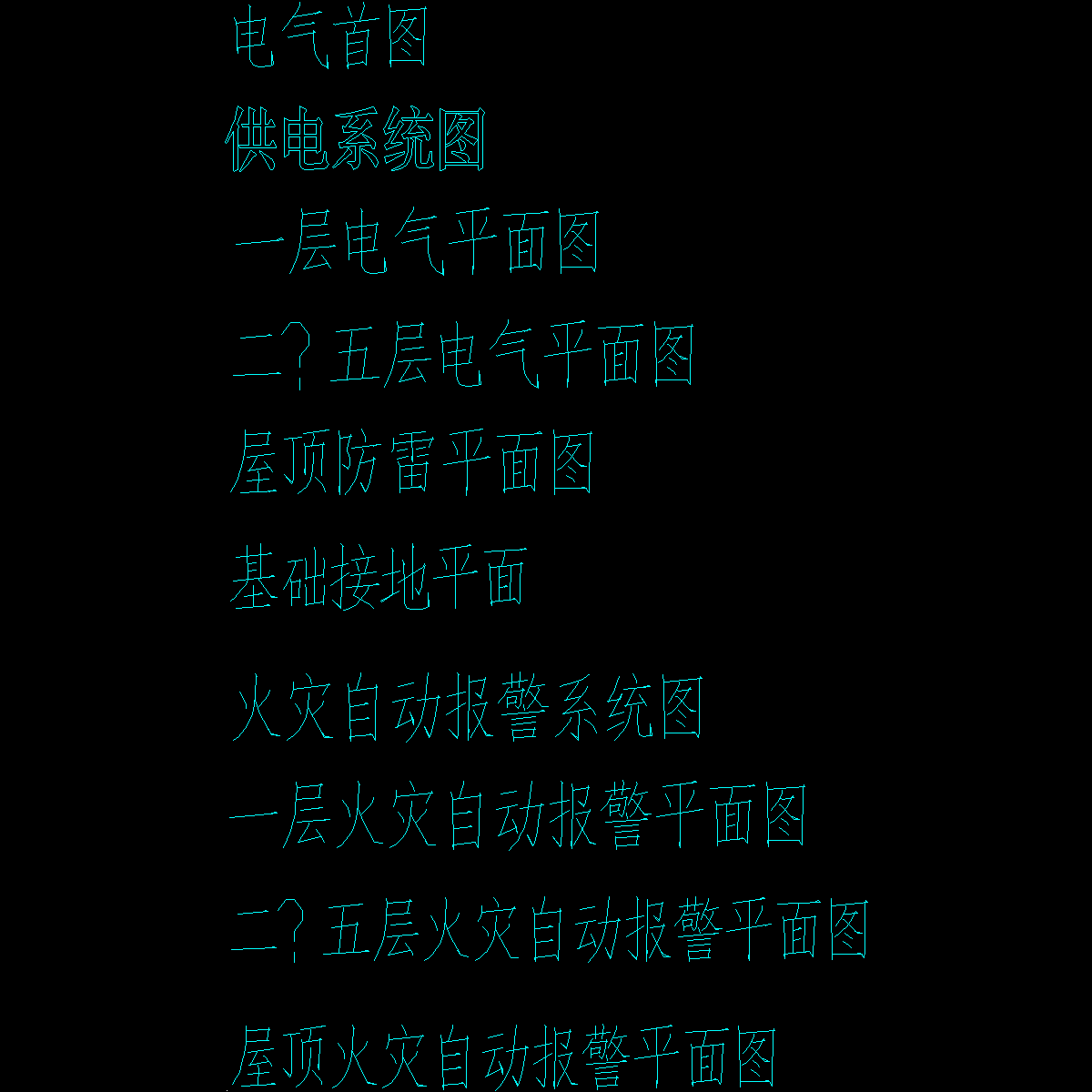

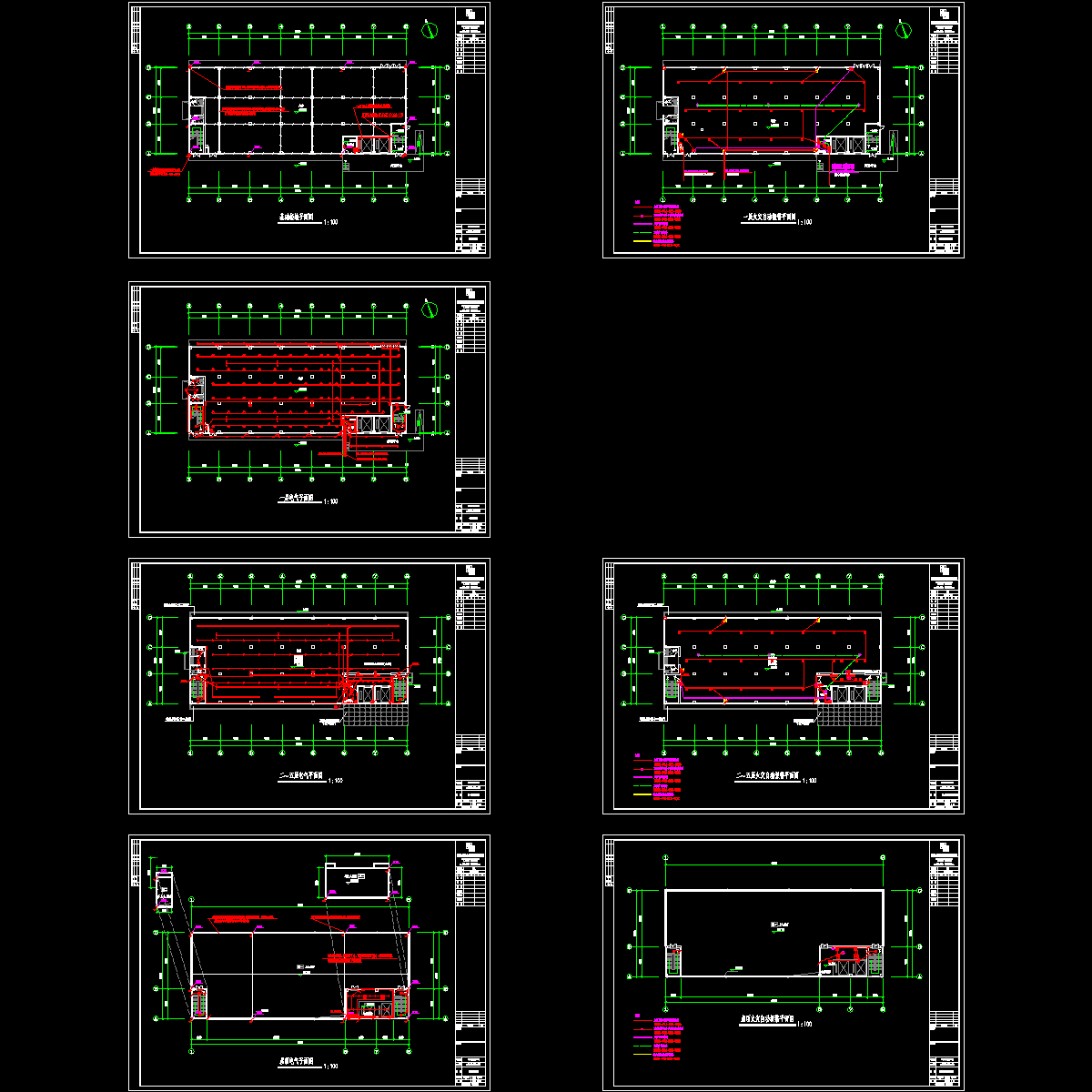

双屿2-2地块3#立库电施.dwg

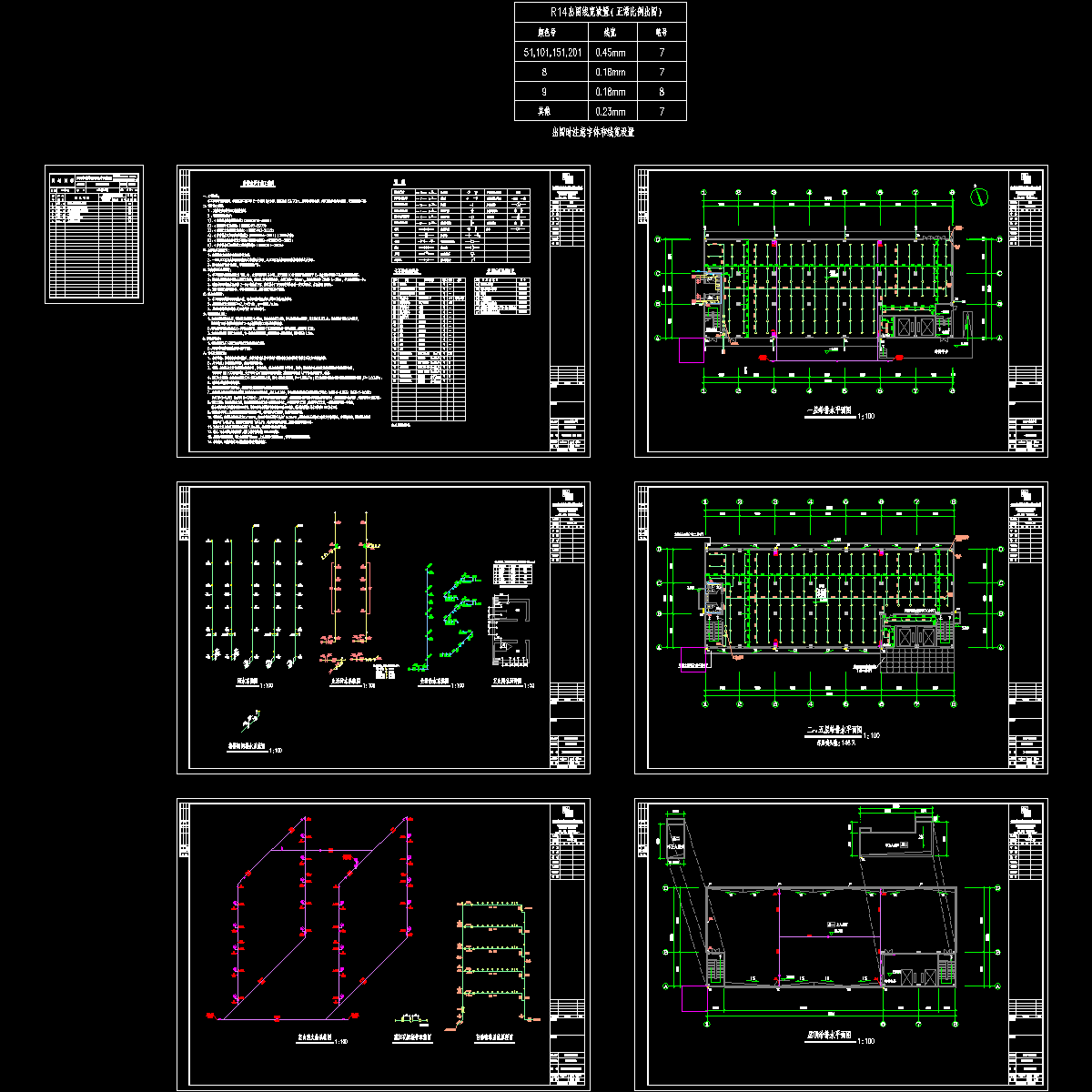

双屿2-2地块3#立库水施.dwg

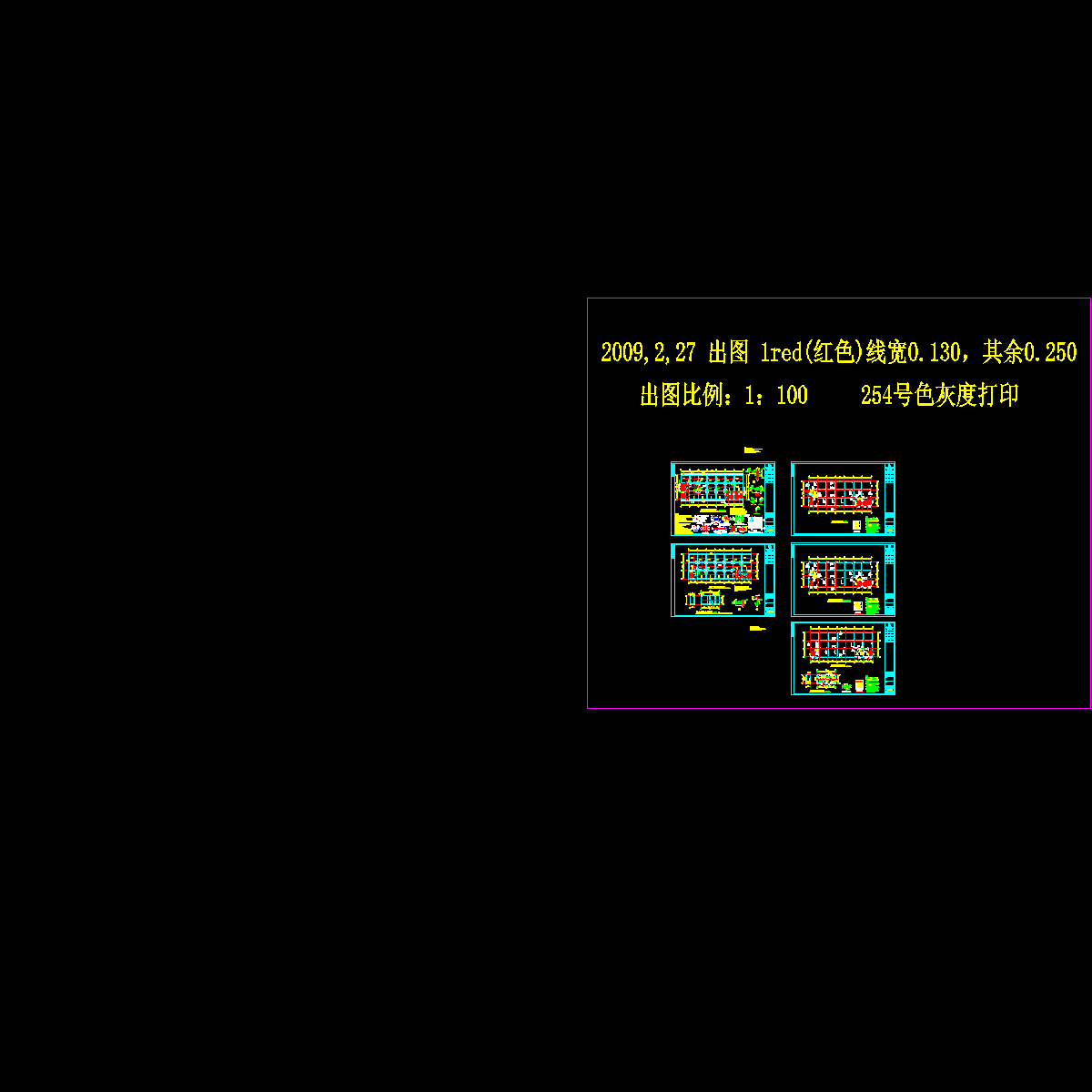

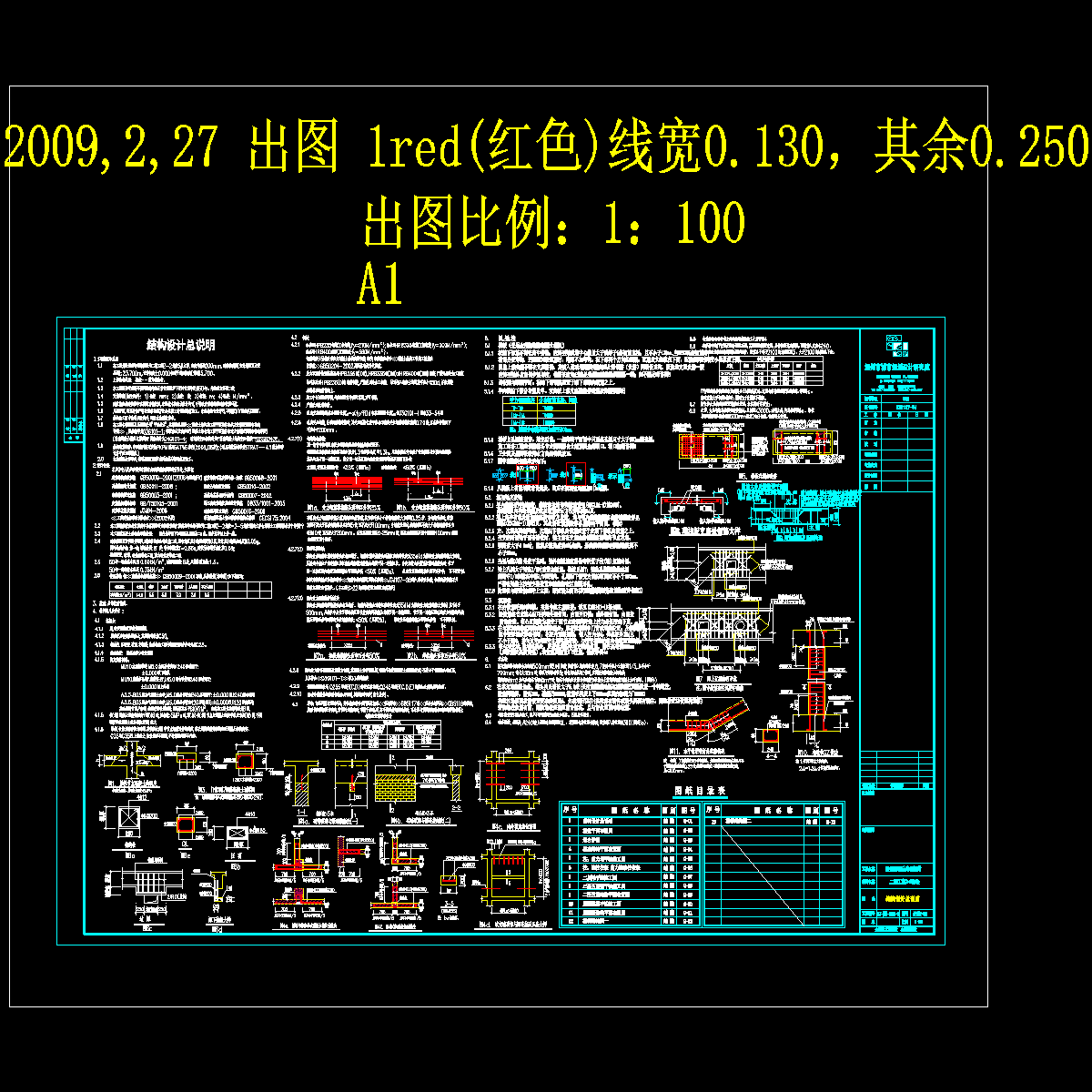

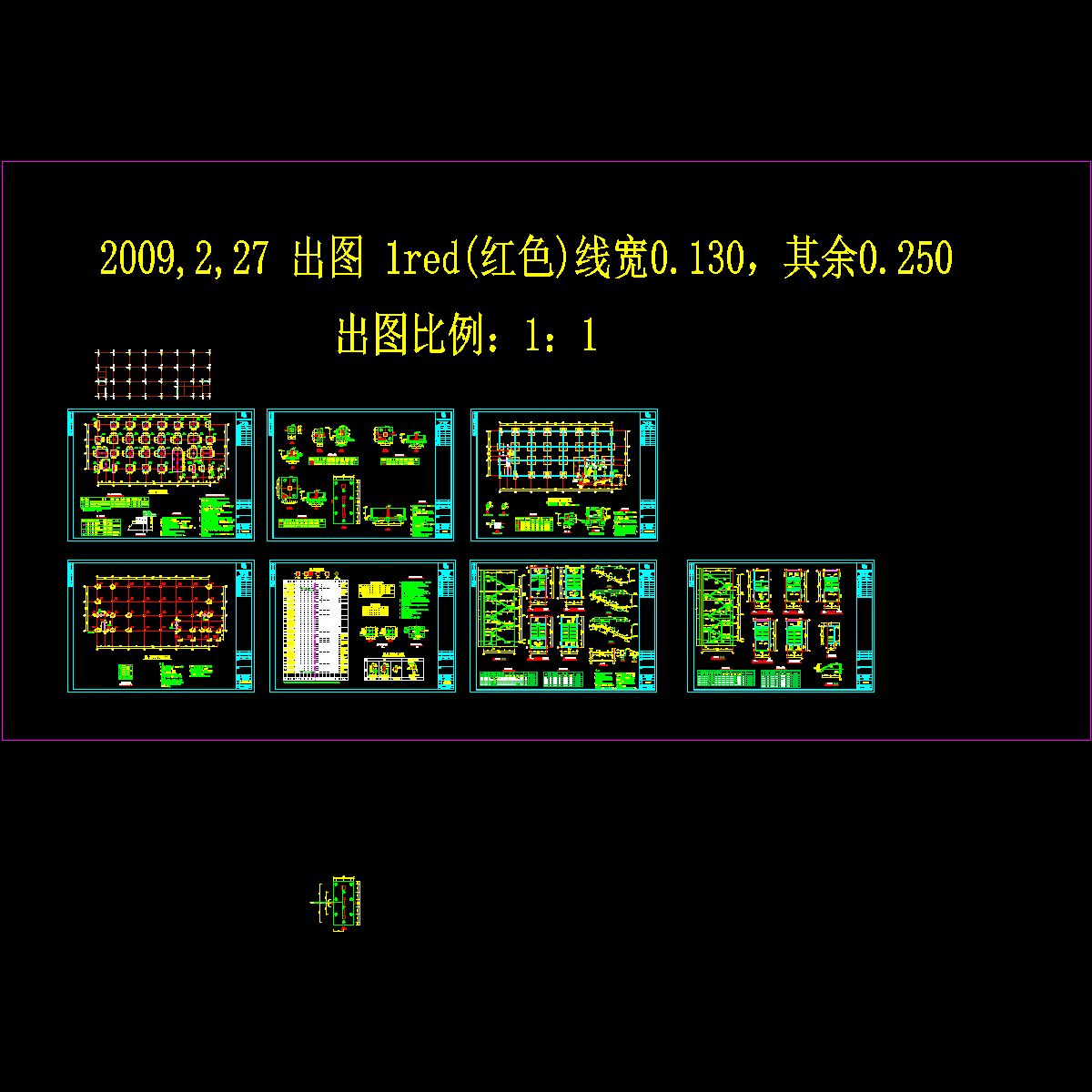

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
