氢气汇流排间库房电气施工CAD图纸

搜索更多资源
  • 建筑类别：工业建筑
  • 建筑高度类型：单层建筑
  • 建筑设计面积：130平方米
  • 建筑地上层数：1层
  • 图纸设计深度：施工图
  • 设计年代：近代
  • 负荷等级：二级,三级
  • 防雷等级：第二类
  • 接地方式：TN-S
  • 项目所在地：广东
  • 强电设计：供配电系统,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计：其它


概况：
该项目为广东省某工业园-氢气汇流排间。本建筑为新建甲类单层库房，总建筑面积约130m，建筑高度4.98m。根据工艺要求，该项目各房间为爆炸性气体环境2区，各房间存放的物品和可能形成的爆炸性混合物级别和引燃温度组别见图F391Z6-D4。各房间的灯具和其他电器设备均选用隔爆型。

设计范围：
配电照明系统；建筑物防雷、接地系统及安全措施；
可燃气体报警系统。

部分图纸摘录：

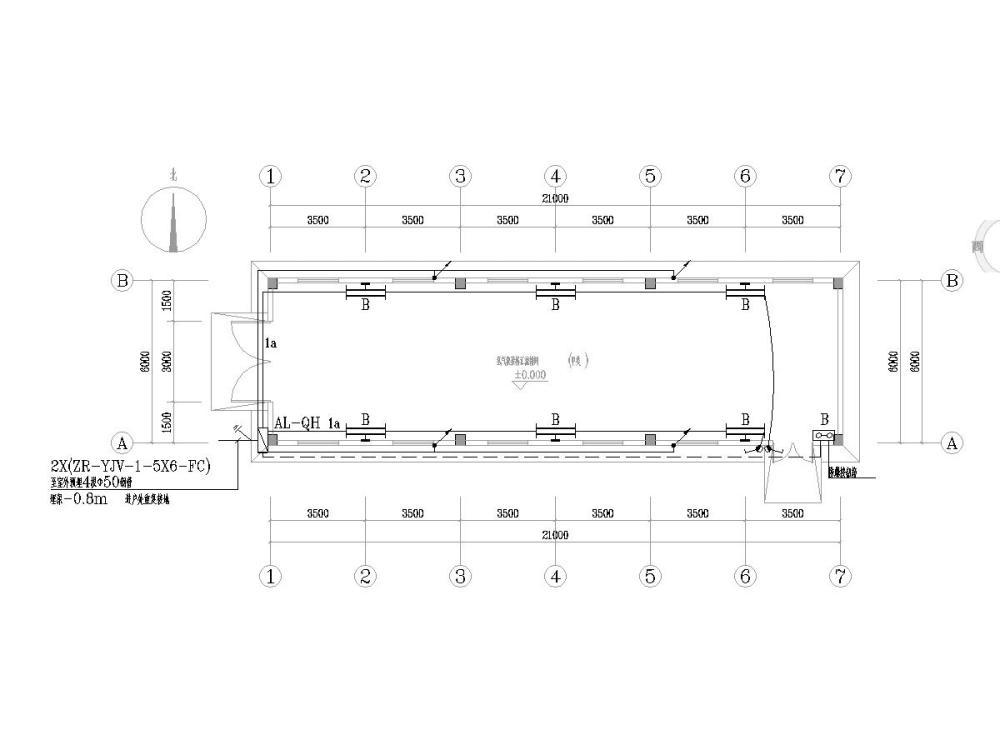

照明平面图

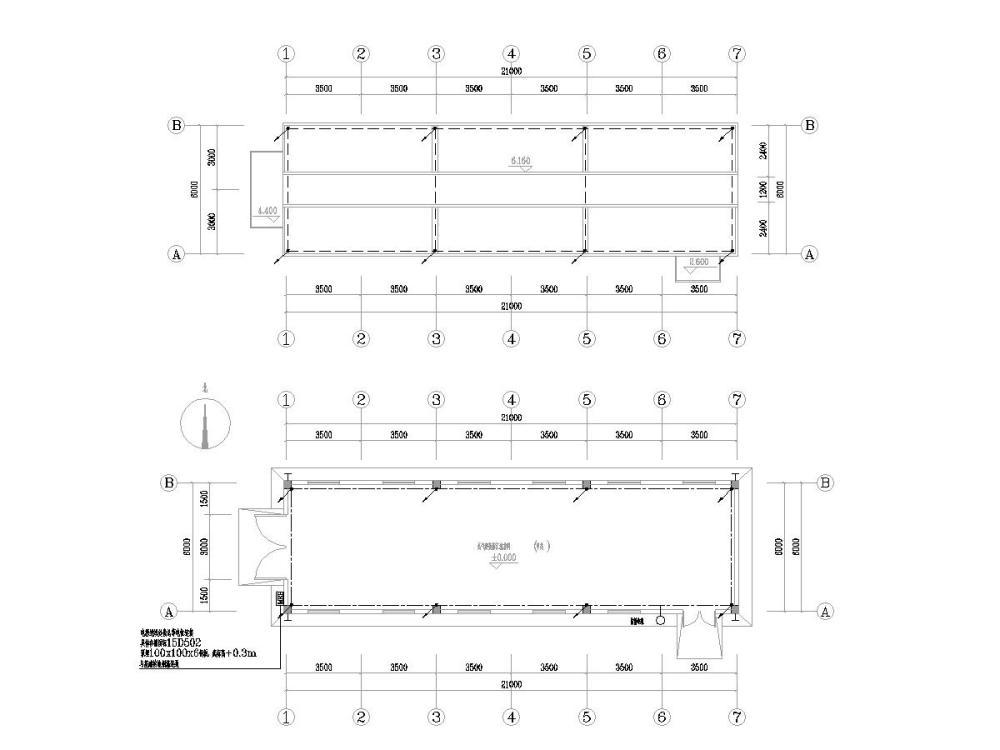

防雷接地平面图

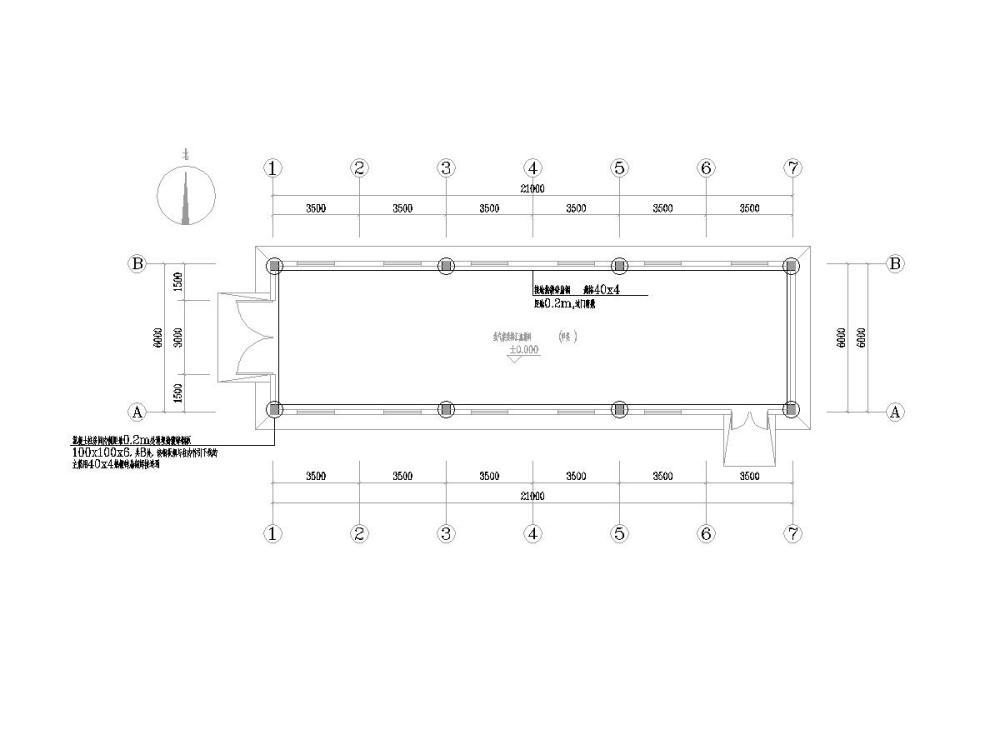

防静电接地平面图

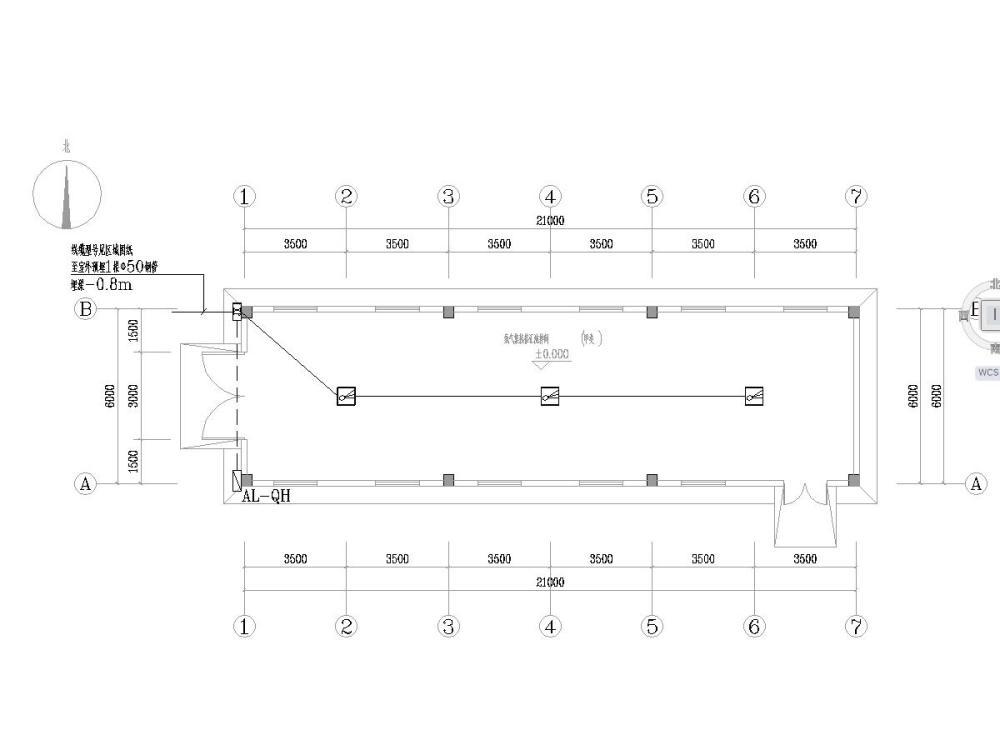

可燃气体报警平面图

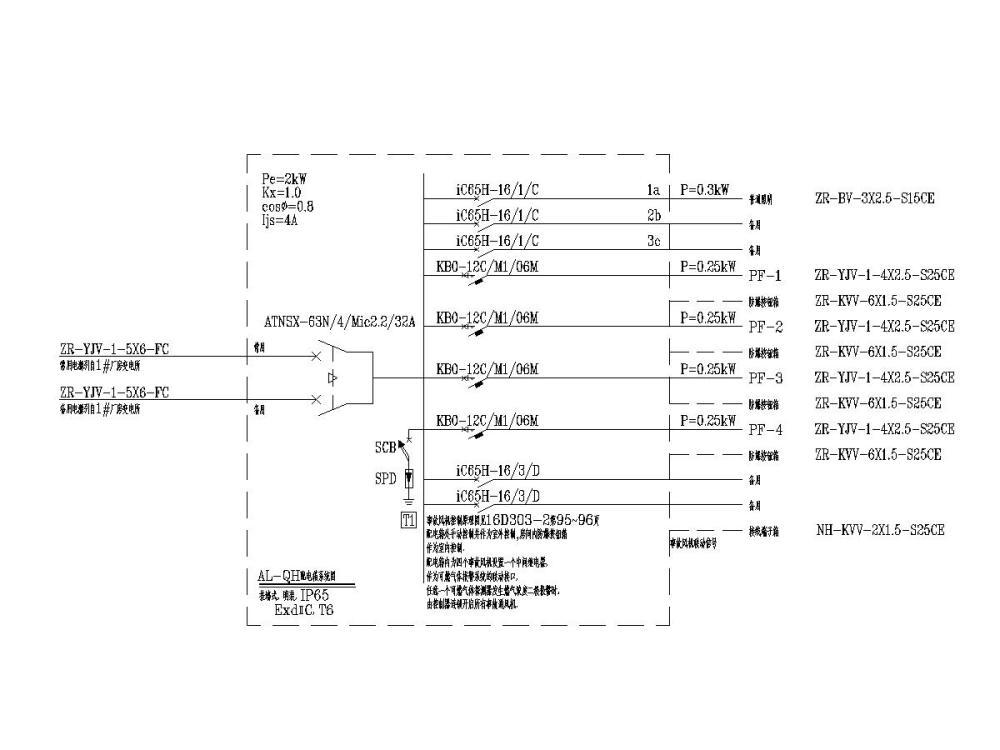

配电系统图

可燃气体报警系统图

以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
  • 电气施工图纸 - 1
    电气施工图纸 - 1
  • 电气施工图纸 - 2
    电气施工图纸 - 2
  • 电气施工图纸 - 3
    电气施工图纸 - 3
  • 电气施工图纸 - 4
    电气施工图纸 - 4
  • 电气施工图纸 - 5
    电气施工图纸 - 5
  • 电气施工图纸 - 6
    电气施工图纸 - 6
以上是部分截图，请下载附件后查看完整高清内容
