装备库房给排水CAD施工图纸(室外消火栓用水量)(dwg)

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

一、给水系统：

1)楼内设置给水管线。

2)生活用水以院区自备井为供水水源，设置生活给水变频给水设备（(Q=25L/S,H=54m,N=22KW)。从加压泵

房引出一路DN100给水管，在园区形成支装供水管网。给水总进口处设防污倒流止回器防止水源交叉污染，

设置总水表计量。本建筑生活给水竖向不分区，配水支管供水压力应不大于0.2MPa，高于此值时设减压阀。

本建筑一层、二层给水干管设置减压阀，阀后压力0.10MPa。

生活用水水质应符合《生活饮用水卫生标准》GB5749的要求。建筑内卫生器具合理选用节水器具，选用的卫

生洁具符合《节水型生活用水器具》CJ164-2014、《节水型产品技术条件与管理通则》GB/T18870的要求。

3)给水入户前设室外水表井。

二、排水系统：

1)楼内设置排水系统，排除生活用水。

三、消火栓系统：

1)该工程室外消火栓用水量 15L/S，室内消火栓用水量 10L/S(均为消防贮水池及消防泵供水）。

2)消火栓系统水源为消防贮水池及消防泵。现有泵房及消防水池位于营院东南角，消防水池共2两座，每座水池 有效容积400m3；高位消防水箱位于营区最高楼的屋顶，高位水箱有效容积18m3；现有室内消防栓供水泵三 台（二用一备），XBD6/30-125G/3(Q=30L/S,H=60m,N=30Kw)。现有室外消防栓供水泵三台（二用一备 ），XBD6/20-100D/3(Q=25L/S,H=54m,N=22Kw)。新建库房消防引接至现 。

消火栓设施满足该项目要求。

3)消火栓延续时间2小时。

4)消防水泵应能手动启停和自动启动。由消防水泵出水管的低压压力开关、高位消防水箱出水管上的流量开关信号实现自动启泵。

消防泵控制满足《消防给水及消火栓系统技术规范》GB50974-2014中11.0.1-1，11.0.2， 11.0.5，11.0.7，11.0.9内容要求

5)系统工作压力：0.55MPa。

6)室外消火栓管道为现状，满足该项目要求。

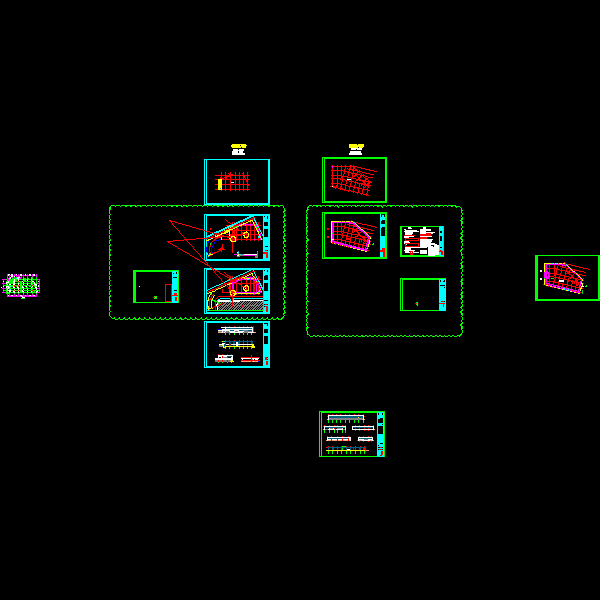

四、图纸展示
