设计说明：有
-
建筑类别：办公,文化
-
建筑高度：多层建筑
-
建筑面积：51709平方米
-
地上层数：5层
-
地下层数：1层
-
图纸设计深度：施工图
-
参考图纸：34张
-
设计年代：近代
-
设计内容：空调,通风,采暖,机房
-
冷热源：电动压缩式冷水机组,空气源热泵
-
空调系统：全空气系统
-
采暖系统：热水辐射
-
水系统：单式泵,双管制,异程式
-
送风方式：侧面送风,散流器送风
-
项目地址：山东
附件详情
-
资料目录
-

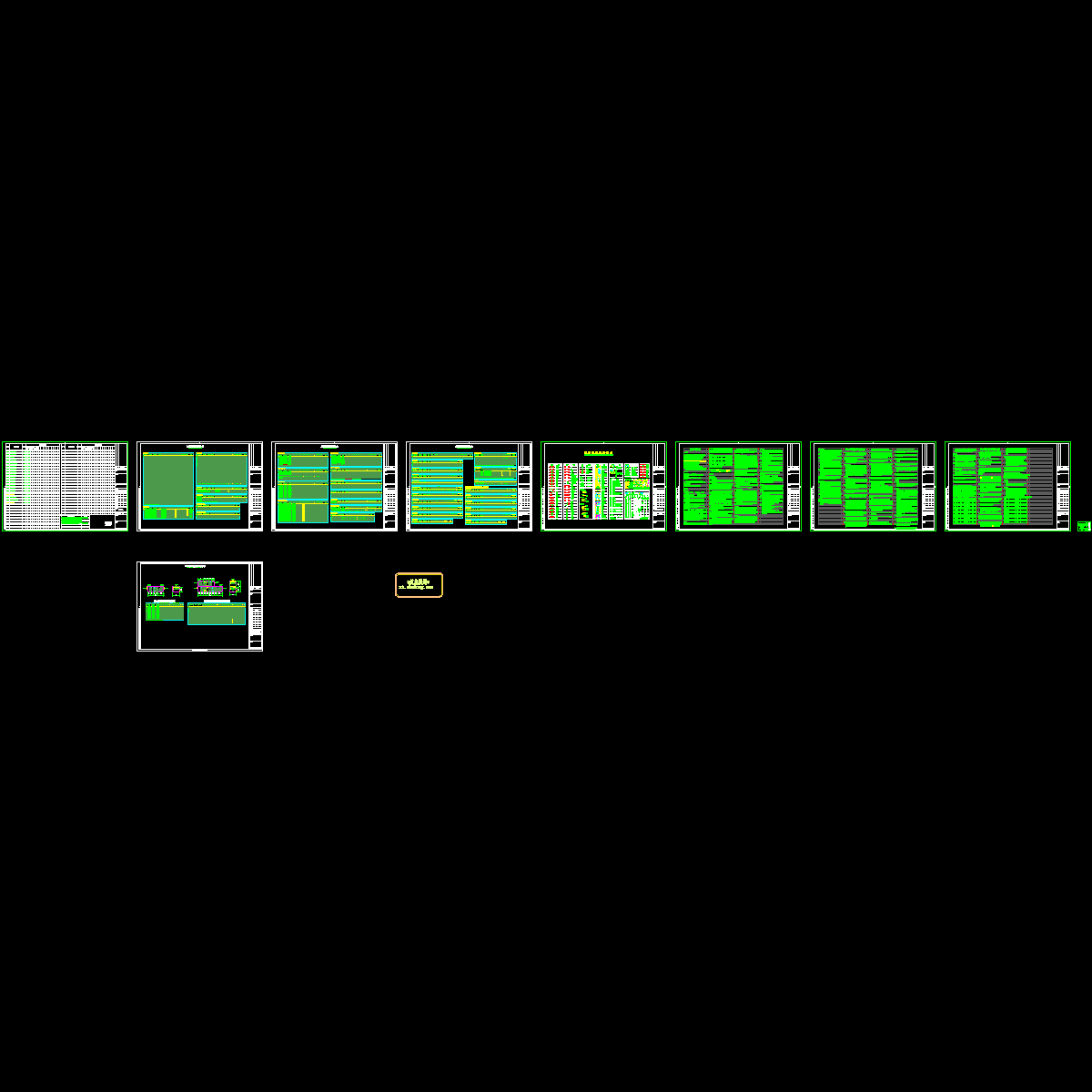

主要设备及材料表
-
组合式空调箱段位及尺寸图
-
空调通风设计图例
-
设计与施工总说明
-

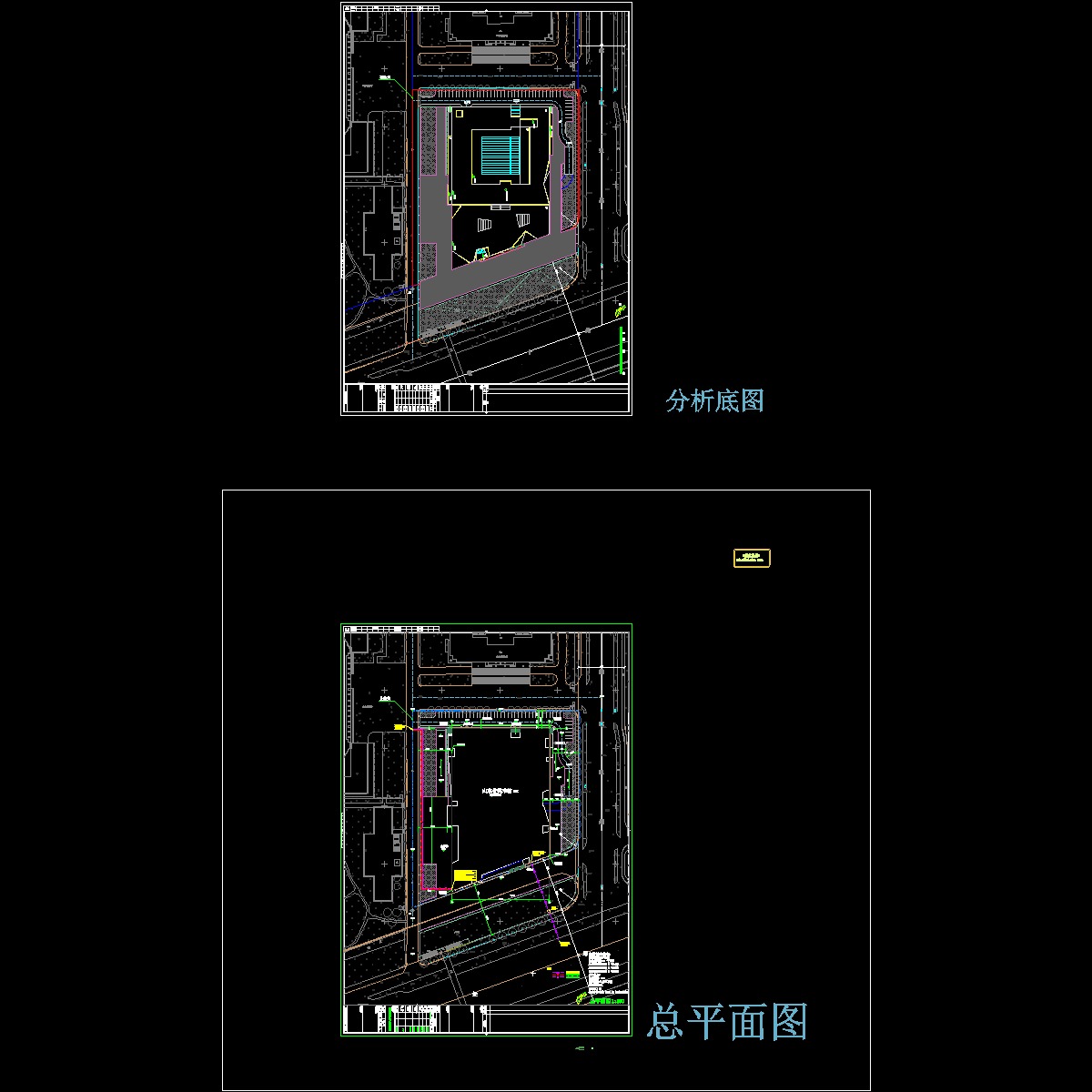

室外热力管及燃气管总平面图
-

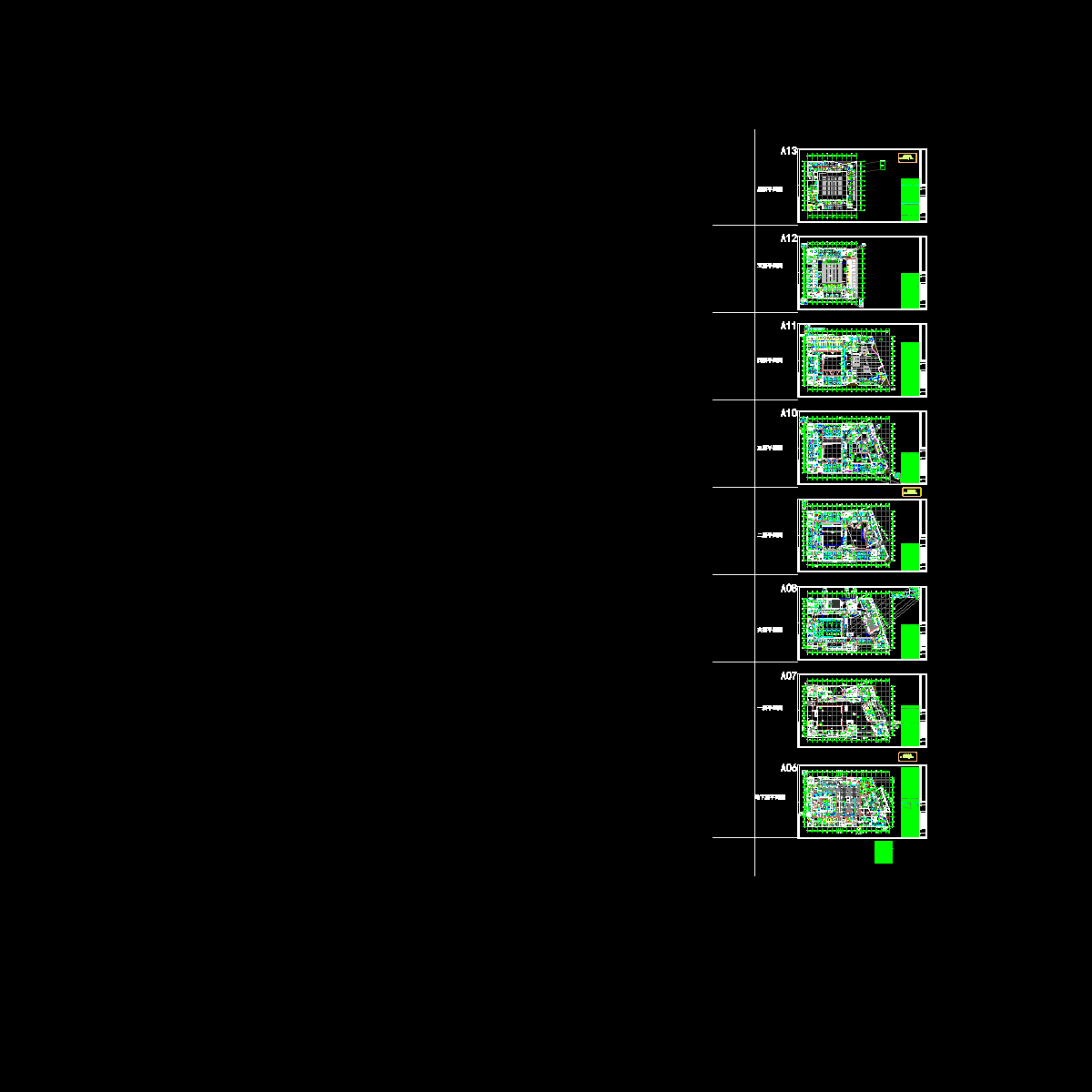

空调通风风管平面图
-

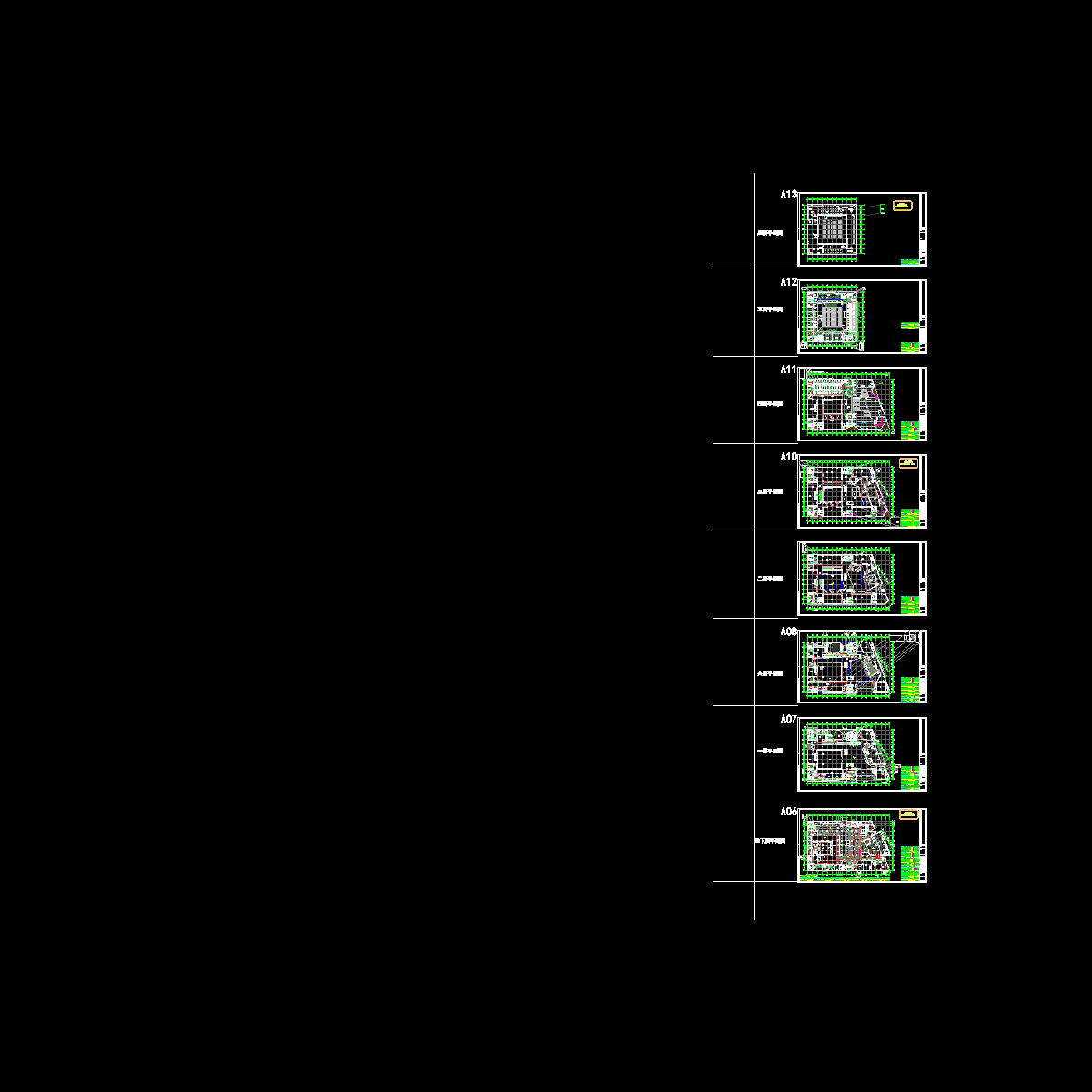

空调水管平面图
-

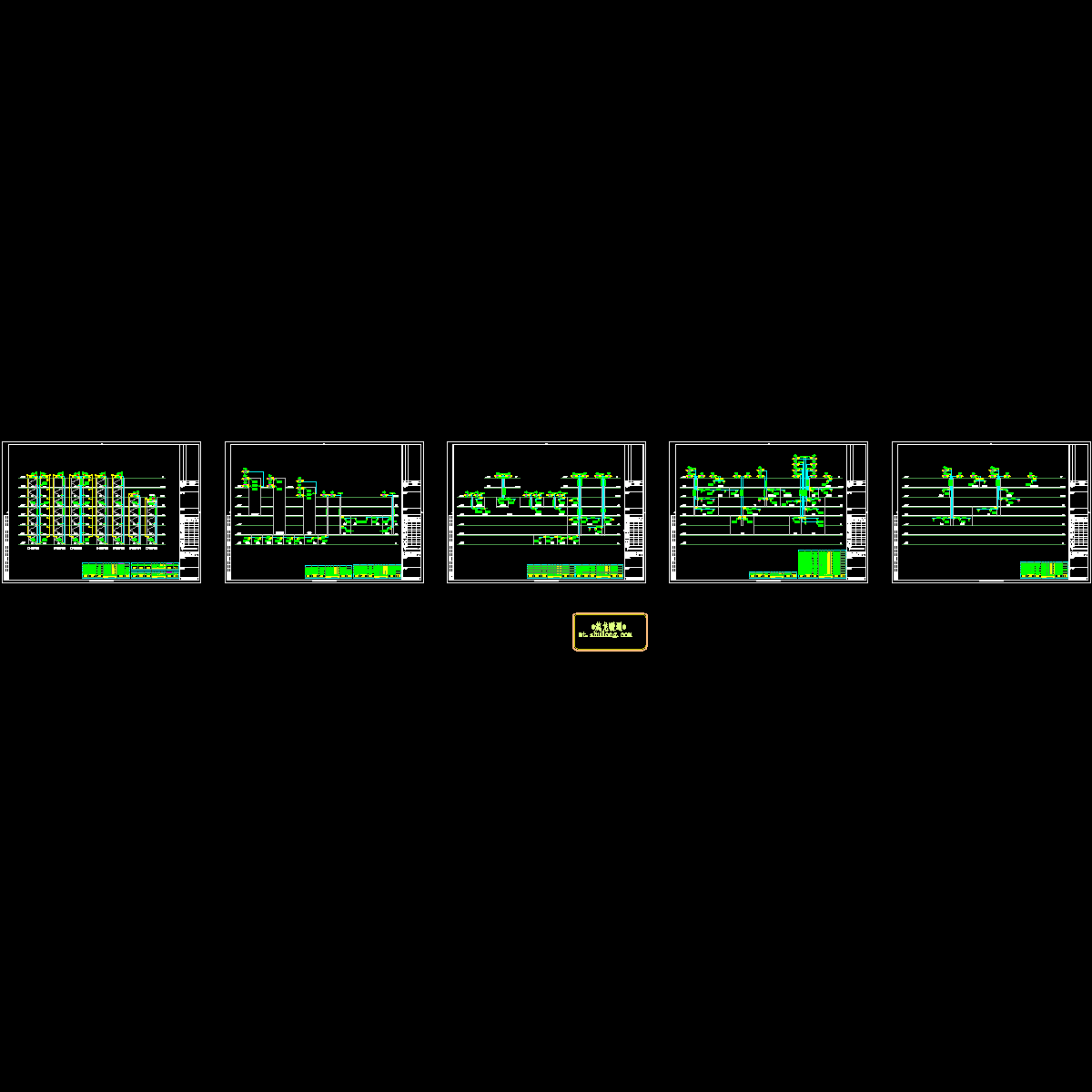

机械加压送风系统图
-
机械排烟系统图
-
冷冻机房空调水系统流程图
-
恒温恒湿空调水系统流程图
-
密闭冷却塔防冻原理图
-
空调水立管系统图（缺失）
-
冷冻机房设备布置平面图
-
冷冻机房空调水管平面图
-
冷冻机房设备基础布置平面图
-
冷冻机房分集水器制作大样图（缺失）
-
空调机房详图（缺失）
-
空调通风剖面图（缺失）
-
地板辐射采暖节点详图
附件详情
该资料为山东某集展览、办公、藏品保存功能于一体的现代综合美术馆暖通空调设计，总建筑面积51709.4 m2，（地上41205.6m2，地下10503.8m）；建筑层数地上5层，地下1层 建筑高度36.0 m。
设计内容：集中空调系统（展览、办公舒适性冷暖空调系统、藏品库房恒温恒湿空调系统），机械防排烟系统，机械通风系统。 低温热水地板辐射采暖系统（仅一层入口门厅及中央大厅）。
空调冷热源：展览与办公区域运行时间较为规律，空调为舒适性空调系统，故采用水冷冷水机组 板式换热器（水-水）作为的舒适性空调系统的冷热源。
（含负荷计算书）
编制于近代年，图纸共38张。

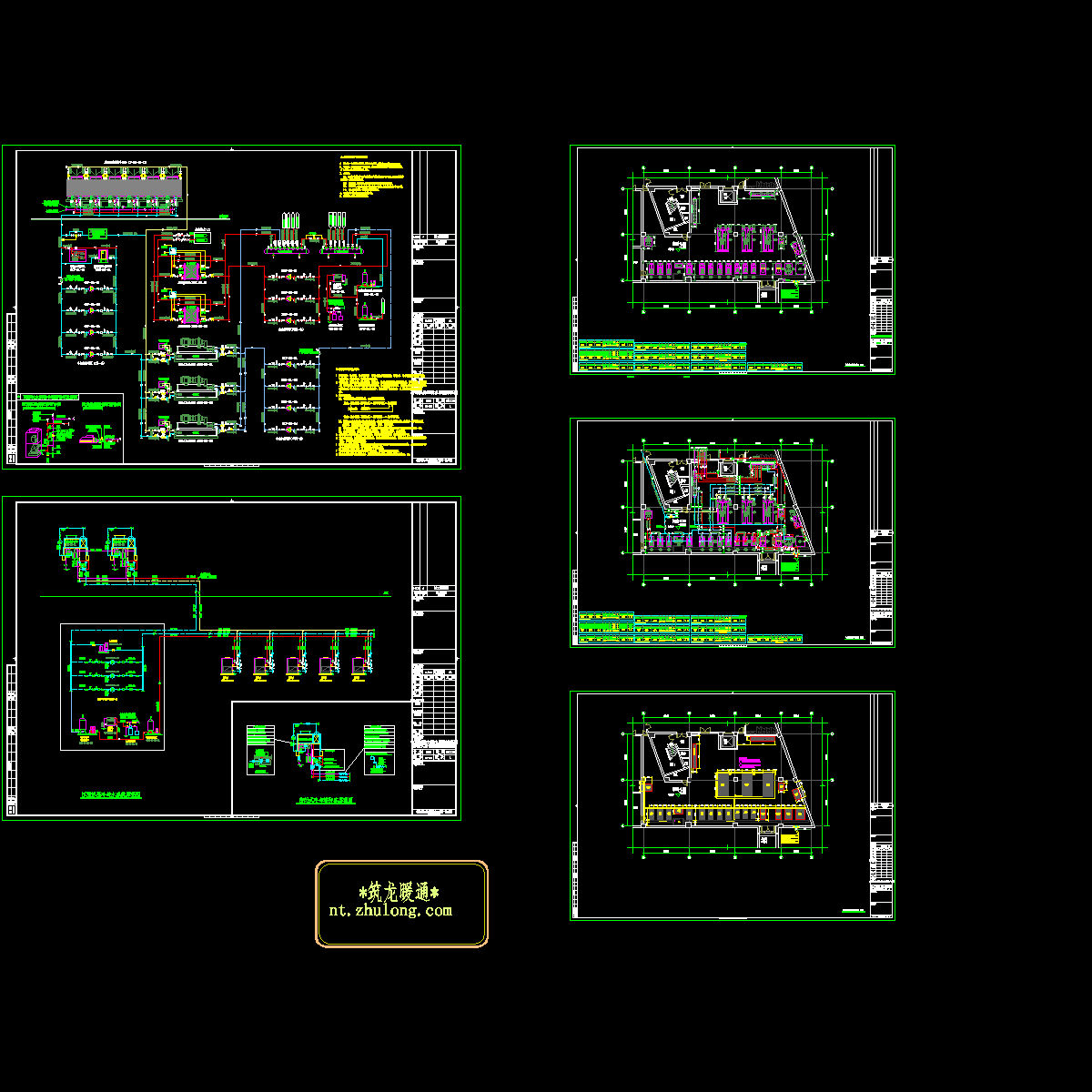

冷冻机房空调水系统流程图
空调机组接管示意详图
地板辐射采暖节点详图
机械加压送风系统图
空调通风平面图
冷冻机房空调水管平面图
水管接管平面图
组合式空调箱(双风机热回收型)段位及尺寸图
密闭式冷却塔防冻原理图
