20m宽城市支路排水工程CAD施工图纸（15张）(cad设计图).dwg

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

项目概要：
路幅红线宽度20m，道路全长长909.798m，定位为城市支路，路幅宽度20m，设计车速30km/h。
道路与标准横断面组成如下：3.5m(人行道) 3.25m(非机动车道) 3.25m(机动车道) 3.25m(机动车道) 3.25m(非机动车道) 3.5m(人行道) =20.0m。
......
技术标准：
1、道路等级：城市支路
2、计算行车速度：设计车速30km/h
3、路幅规划红线宽度： 20米
4、设计荷载：桥涵荷载标准为公路I级；
......
设计于2015年，共15张CAD设计图。

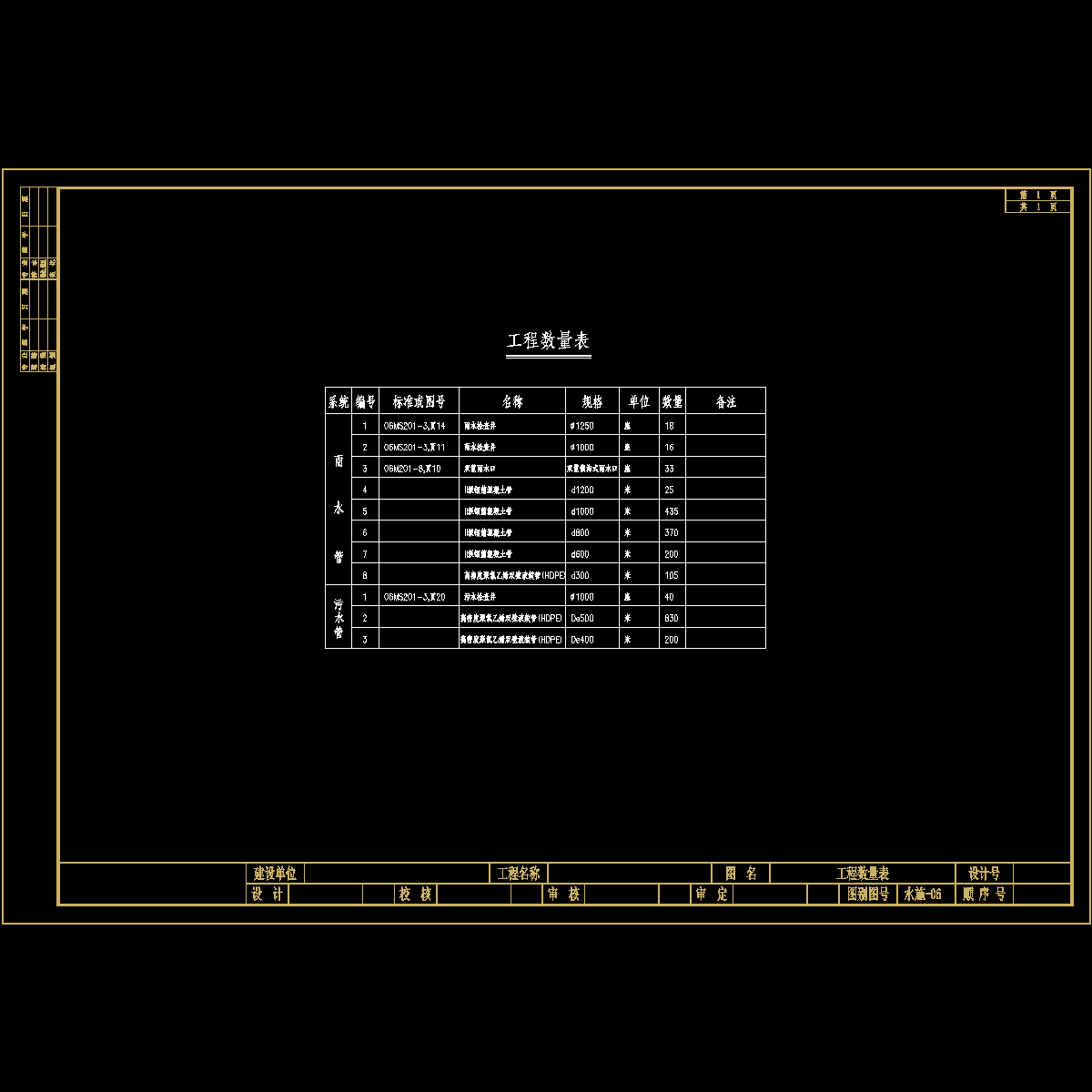

工程数量表.dwg

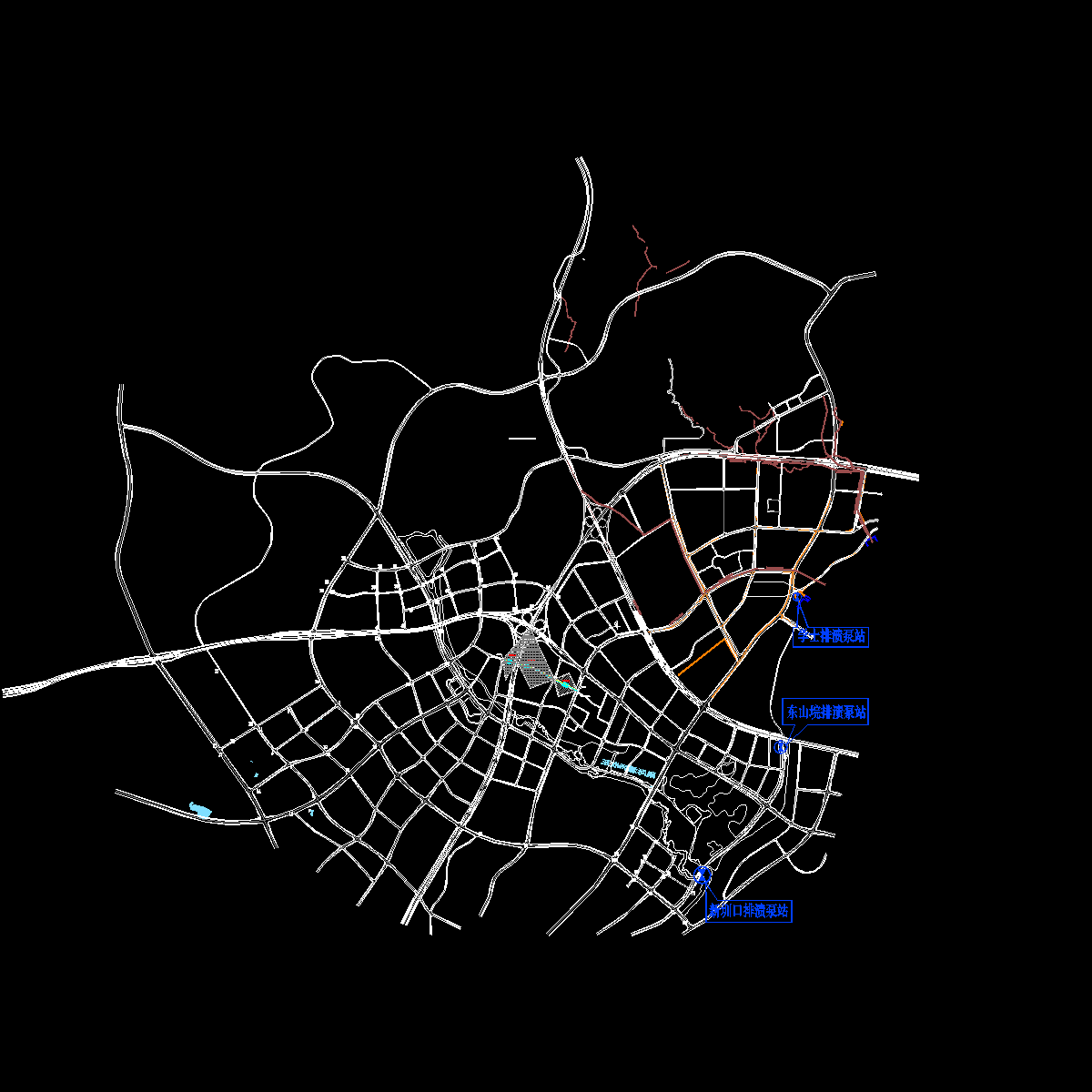

汇水面积.dwg

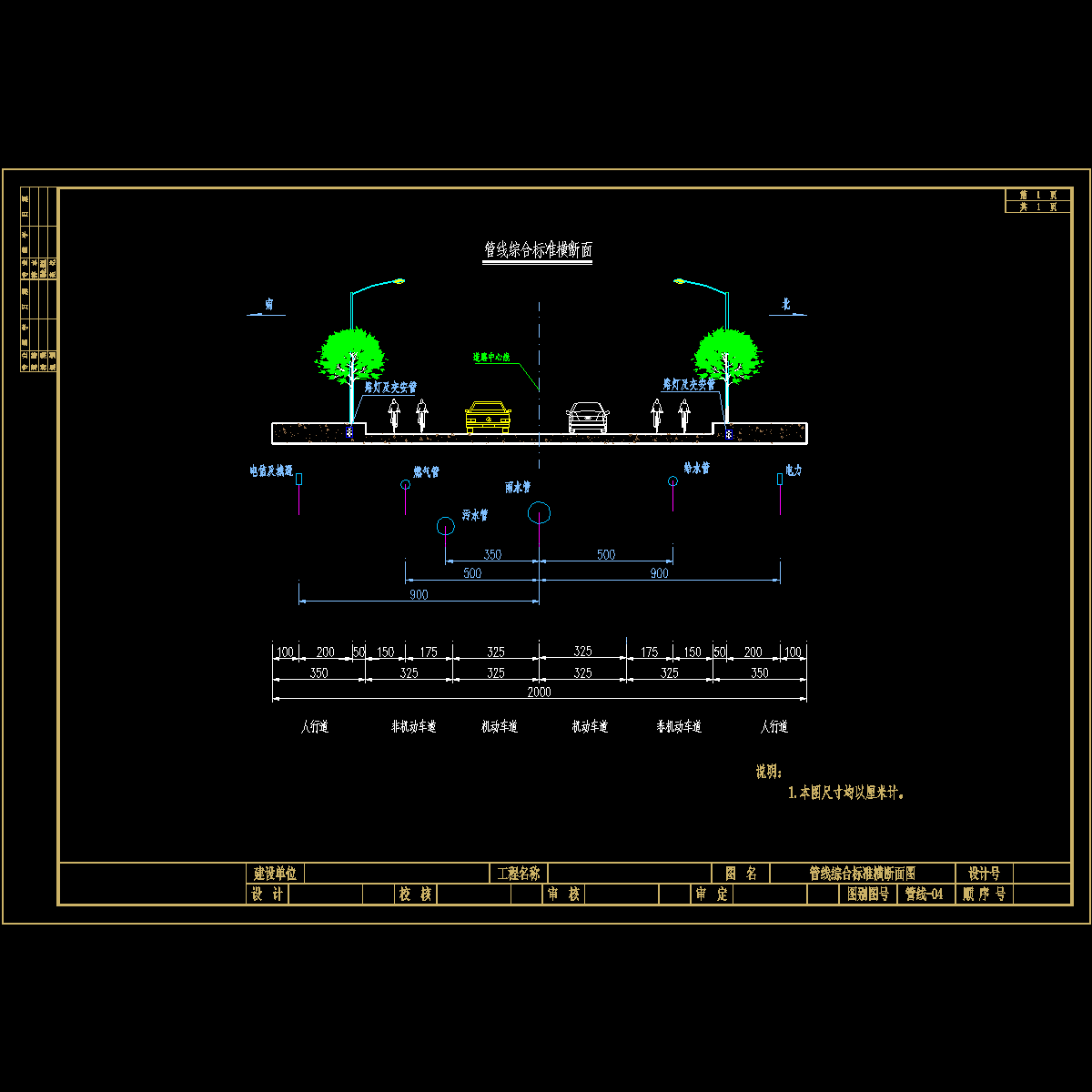

管线综合标准横断面图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
