20m宽城市支路全套施工图纸cad平面图

附件详情

设计标准：
1、道路等级：城市支路；
2、计算荷载：汽车BZZ-100标准轴载；
3、交通等级：中交通；
4、设计车速：V=30Km/h；
5、设计年限：沥青砼路面， T=10年。
......
设计内容：
1、平面设计：本次道路设计范围和线形同初步设计，全线共设一个圆曲线，半径为800m，其余路段均为直线型。施工范围全长约654m，红线宽20m。
路口拓宽：设计环岛路与方桥路、电子路交叉口考虑渠化拓宽设计，拓宽形式为进口道拓宽红线3m，交叉口两侧展宽段长度按红线，分别为55.98m和55m，电子路交叉口两侧展宽段长50m，渐变段均为30m，具体详见《道路平面图》及《交叉口拓宽标准横断面图》。

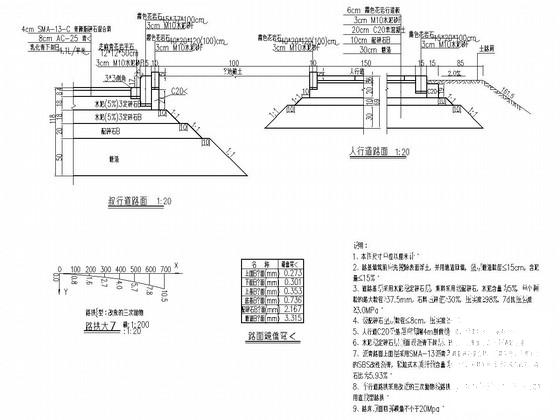

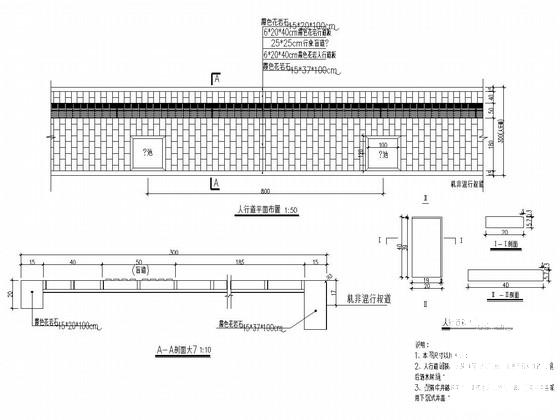

2、横断面设计：横断面设计同初步设计，具体分幅为：3m人行道+14m机非混行车道+3m人行道=20m，为一块板形式。
......
设计于，共17张CAD设计图。
