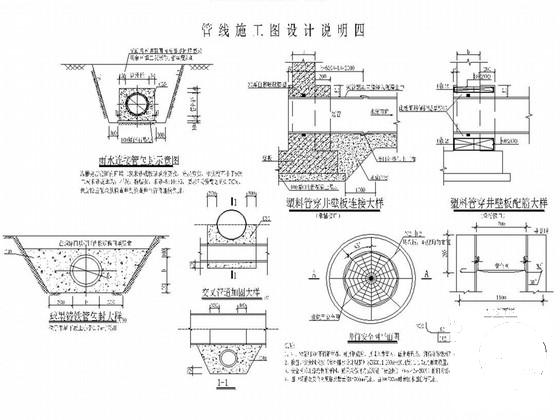

  • 管线施工图设计图
  • 车行道上检查井盖板施工图

附件详情

该项目过河段给水管随桥敷设,其余段管道采用反挖法施工。要求按道路方法进行处理后填筑路基,碾压密实。待道路路基施工完毕,管道位置须作为临时道路使用。地基沉降趋于稳定后,方可对管道反挖沟槽施工。施工前应事先调查地下管网、障碍物情况方可开始施工。
……
该项目设计使用年限为50年,抗震设防烈度为6度,第一组,设计基本地震加速度值为0.05g,抗震设防类别为丙类,结构安全等级为二级。
该项目管线在慢车道下时按城-B级车辆荷载考虑,在快车道下时按城-A级车辆荷载考虑。慢车道和绿化带上允许施工荷载为10kN/m?2?。
……
排水管:
雨水管:管径?d600选用HDPE双壁波纹管;管径>d600选用钢筋混凝土管。
污水管:管径?d600选用HDPE双壁波纹管;管径>d600选用钢筋混凝土管。
HDPE管由管道供货商按照该项目设计要求和相应运行条件要求,提供符合要求的管道。管材性能要求应符合我国现行有关规程和标准。管道位于绿化带和慢车道下时环刚度不小于10000N/m?2?,埋深大于3.0m及位于快车道下时环刚度不小于12500N/m?2。
……
共8张,。

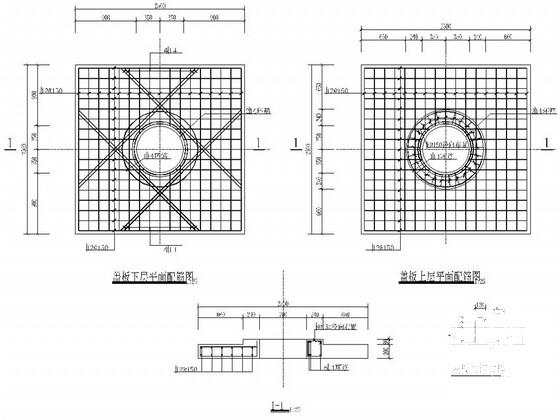

车行道上检查井盖板施工图
