超高层综合楼空调设计CAD施工图纸.dwg

[复制链接]

0

主题

0

帖子

1109

积分

超级版主

Rank: 8Rank: 8

积分
1109
发表于 2020-12-27 19:33:18 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 设计说明:有
  • 建筑类别:办公,商业,酒店,娱乐,餐饮
  • 建筑高度:高层建筑,超高层建筑
  • 建筑面积:146300平方米
  • 地上层数:32层
  • 地下层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:40张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟
  • 空调系统:空气-水系统
  • 水系统:双管制,四管制,同程式,异程式
  • 送风方式:散流器送风
  • 节点大样:风机盘管
  • 项目地址:山西

附件详情

  • 空调设计施工说明
  • 主要设备表
  • 采暖通风平面图
  • 空调水系统平面图
  • 空调水系统图
  • 机房层通风平面图
  • 加压送风系统图

附件详情

1. 该项目为山西省xx地块1#、2#楼,地下三层为车库和设备用房,地上32层,为酒店办公餐饮娱乐等用途。建筑面积15万平方米。建筑高度:1#楼:144.65m,2#楼:27.8m。1#楼为一类超高层民用公共建筑,2#楼二类民用公共建筑。1#楼一层为酒店大厅,大堂吧,酒店商业,酒店附属用房和设备......
2. 空调水系统
空调水系统客房部分为四管异程式系统,其余采用两管制异程系统。空调冷热水系统采用自动定压补水机组定压补水。水系统各分支环路供水设闸阀,空调水系统分为三区......
3. 空调风系统:该项目采用风机盘管加新风系统。新风机组入口处电动阀与机组连锁,机组停止运行时阀门关闭......
4. 空调机房及卫生热水热源设计(详见二次设计)。
5. 通风设计
客房卫生间均设风量200m3/h带逆止阀的卫生间通风器,并在与垂直排风竖井相连接的支风管上均安......
6. 防排烟设计
本建筑的防烟楼梯间、消防电梯合用前室,防烟楼梯间前室,防烟楼梯间设有加压送风的防烟系统,各系统风量及风压详见设备表。

编制于近代年,图纸共40张。

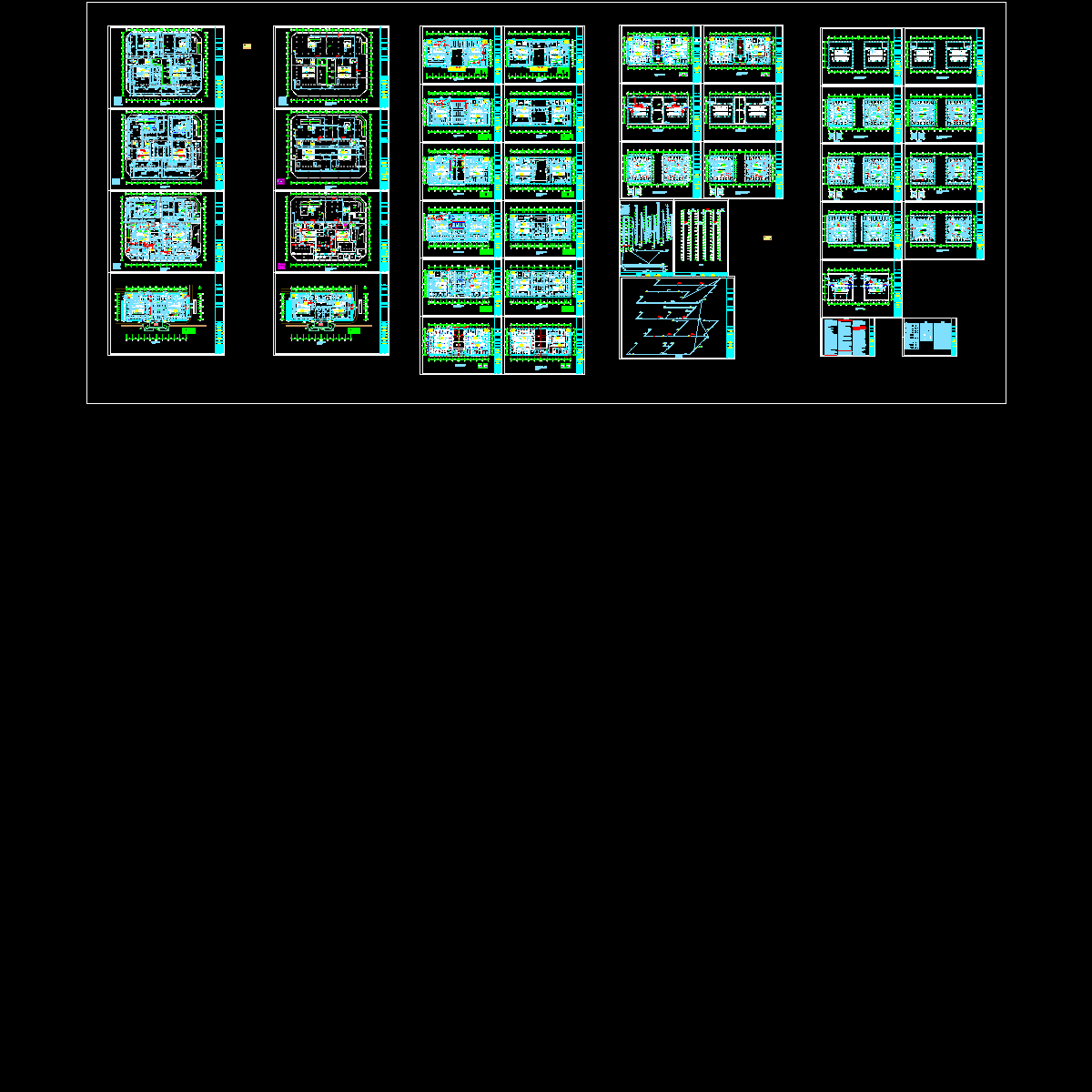

综合楼空调设计图纸 - 1
