31层综合建筑体给排水CAD施工图纸（商业、餐饮、办公）(自动喷水灭火系统).dwg

wowow66 · 发表于 2020-12-22 21:08:54

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

设计说明：有
建筑类别：办公,商业,餐饮
地上层数：31层
地下层数：3层
图纸设计深度：施工图
参考图纸：44张
设计年代：近代
地下室用途：车库
生活供水设计：生活给水系统,中水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
供水方式：市政供水
供水分区：四区以上
排水体制：污废合流
排水技术：重力排水
雨水重现期：20年
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：40
大样节点：卫生间,设备房布置
项目地址：天津

附件详情

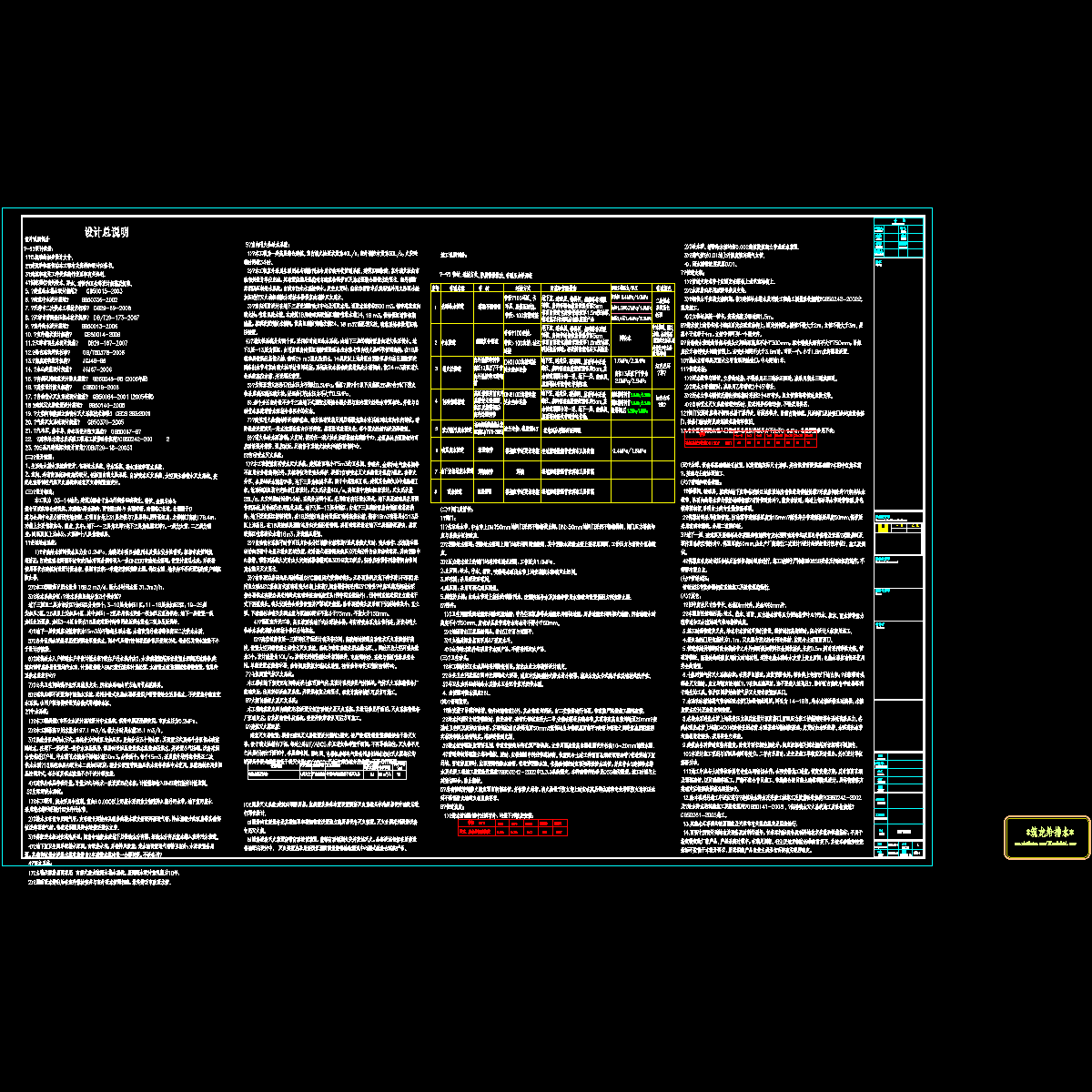

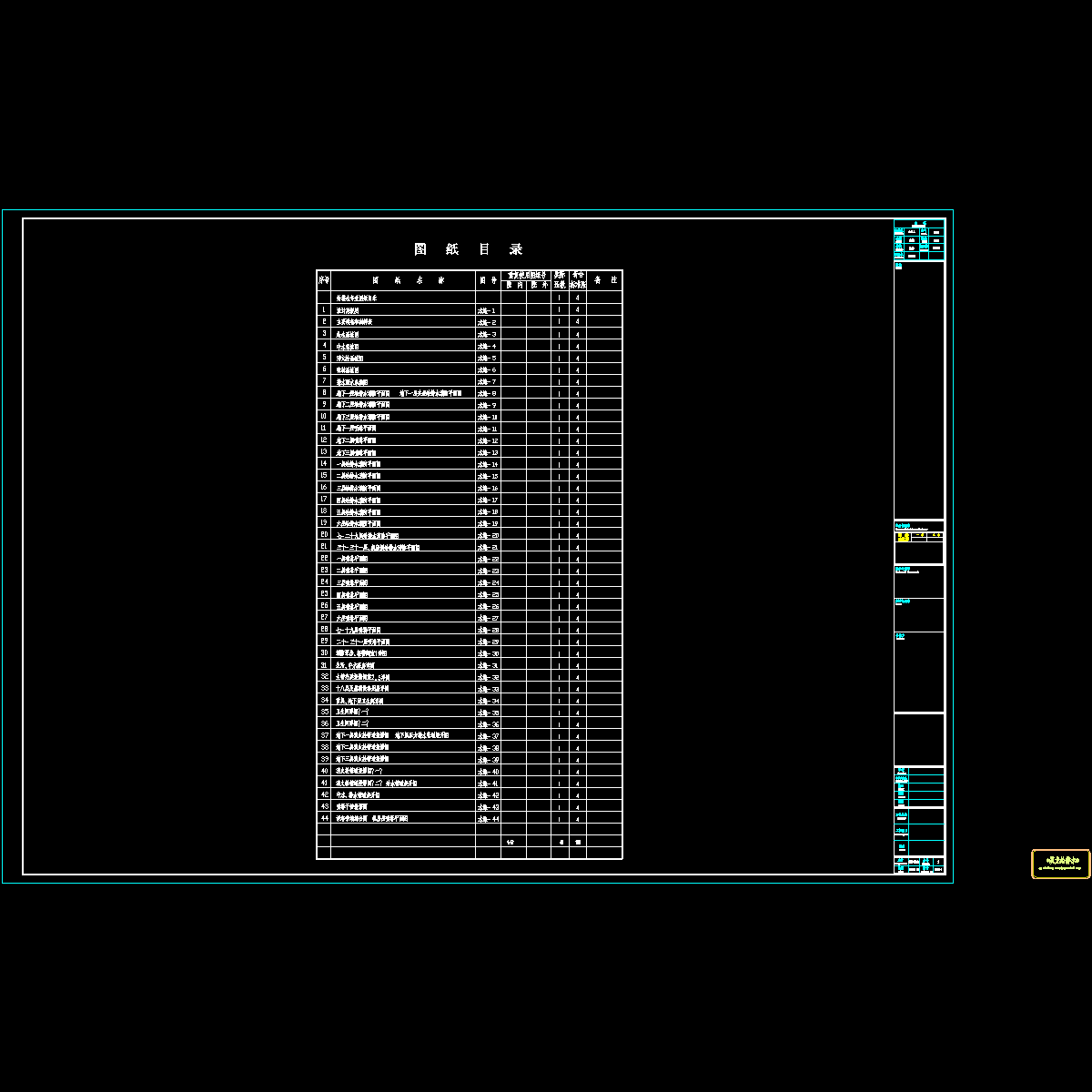

设计总说明
给水系统图
中水系统图
消火栓系统图
喷淋系统图
排水雨水系统图

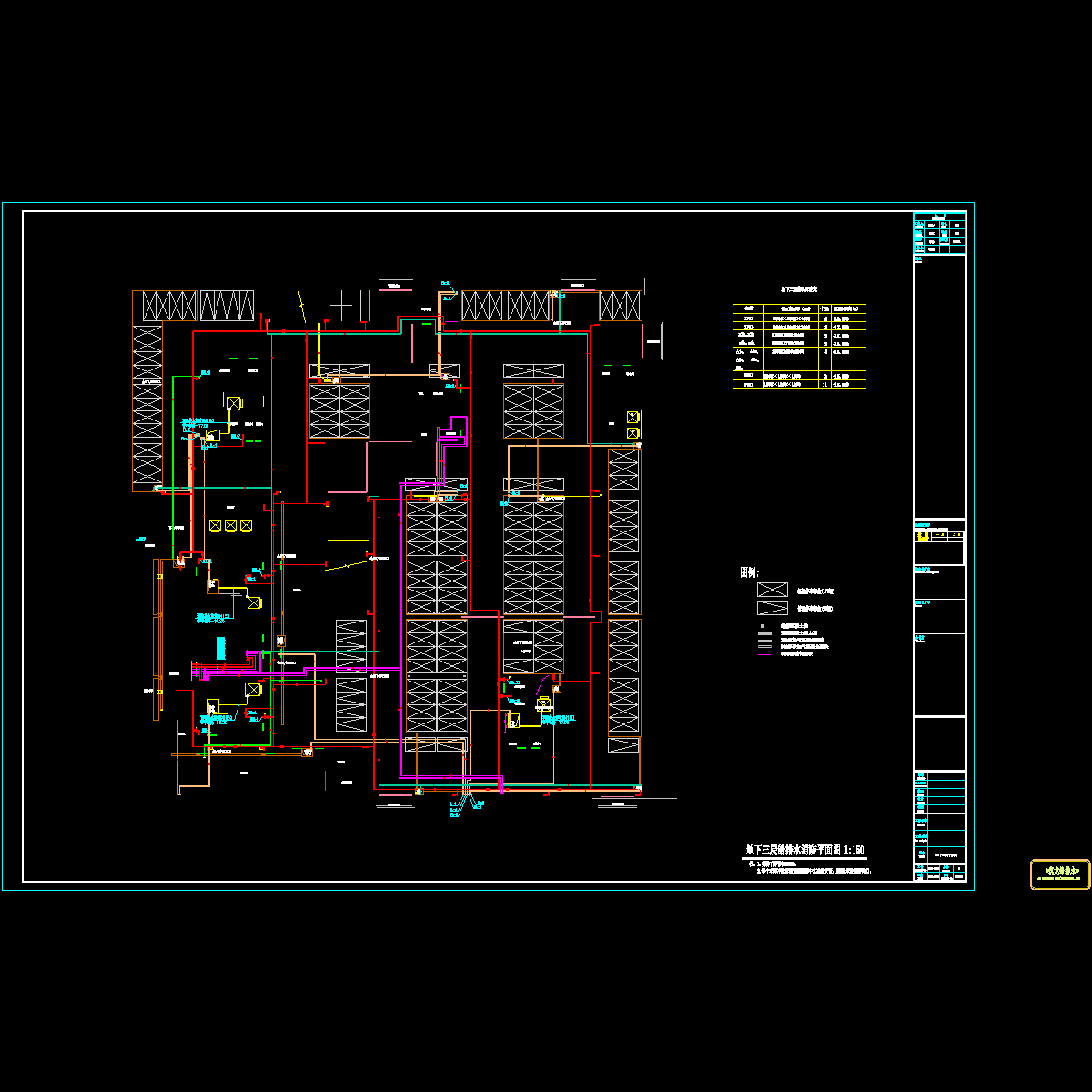

给排水消防平面图

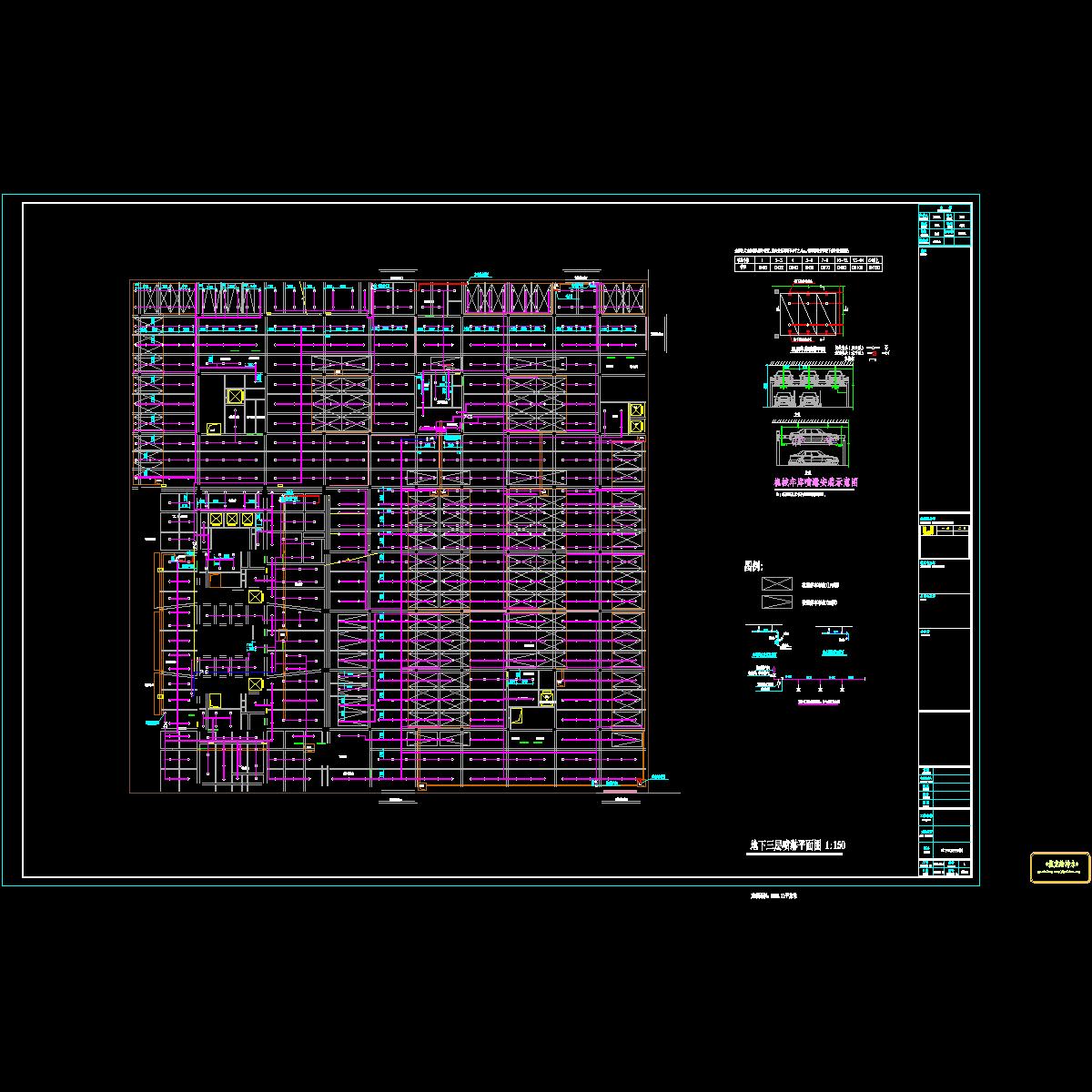

喷淋平面图
消防泵房、报警阀室1详图
生活、中水泵房详图
主管井及报警阀室2、3详图
十八层及屋顶设备用房详图
首层、地下层卫生间详图
卫生间详图
消火栓管道投影图
中水、排水管道展开图
喷淋干管投影图
设备管线综合图
机房层喷淋平面图

附件详情

项目概要：该项目为集商业、餐饮、金融与办公为一体的综合建筑体。本项目由地上31层主楼与7层局部4层附楼组成，主楼檐口高度176.4m，功能上主要包括办公、商业。其中地下一-三层为车库（地下三层为机械车库），一层为大堂，二三层为商业，四层及以上为办公，六层和十八层为避难层。
设计内容：生活给水系统、中水系统、生活污废水系统、雨水系统、室内消火栓给水系统、自动喷水灭火系统、七氟丙烷气体灭火系统、火探自动探火及灭火系统。给水系统竖向分为五个供水区，中水系统竖向分为五个供水区。该项目采用污废合流制，主楼及裙房屋面采用内落式重力流雨水排水系统，屋面雨水设计重现期为10年。该项目为一类高层综合建筑。室内消火栓用水量为40L/s，室外消防水量为30L/s，火灾延续时间按3小时。
近代年，共44张图纸。

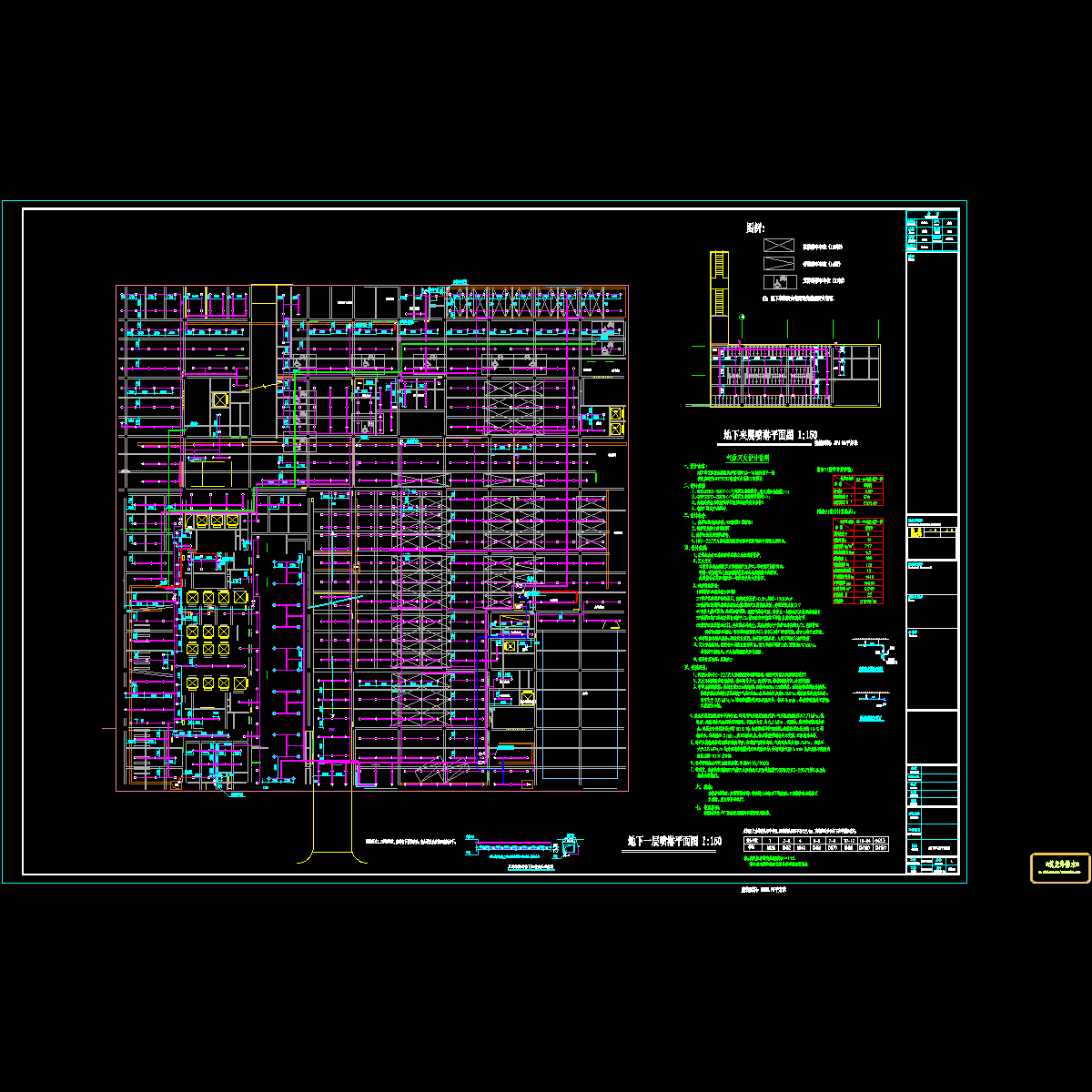

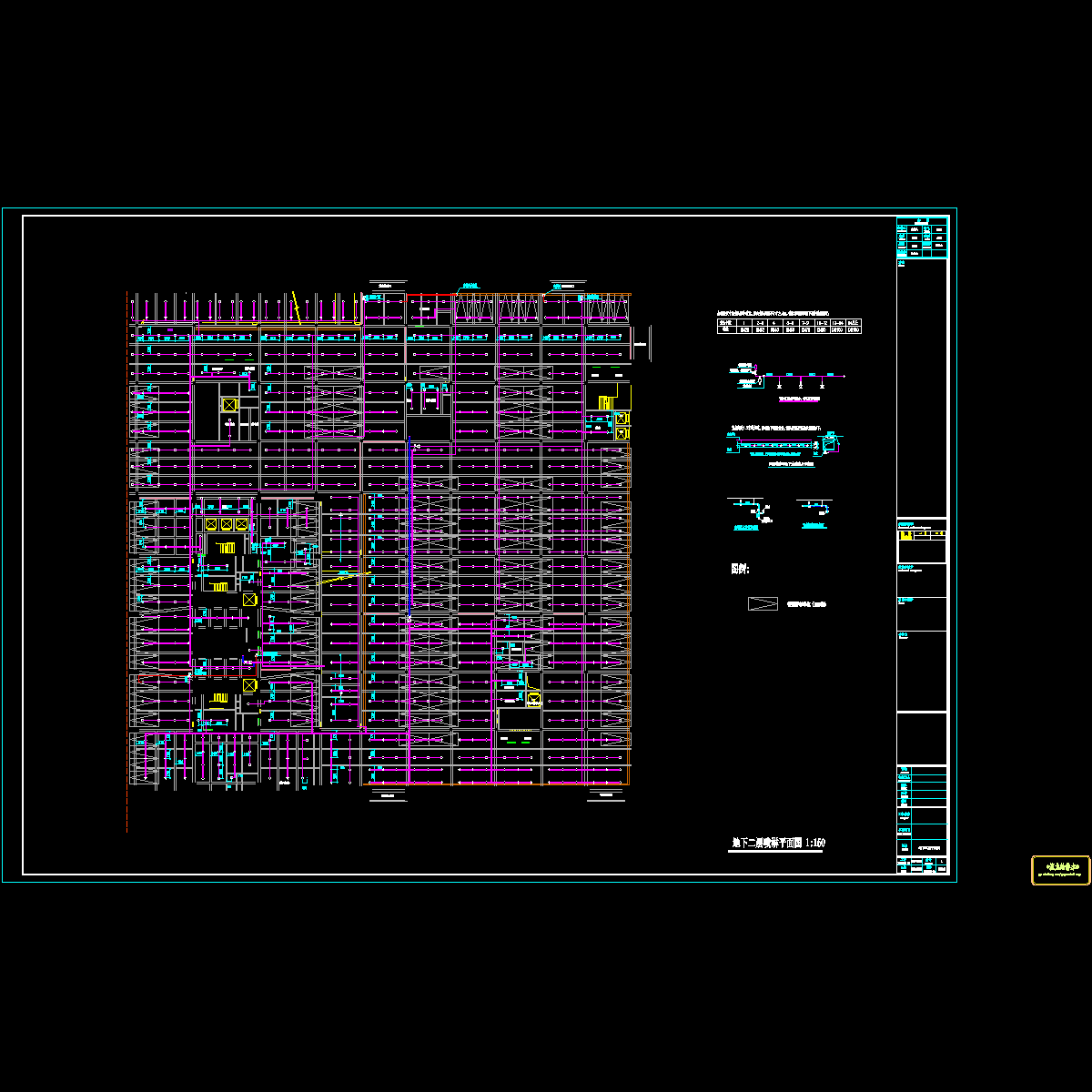

地下一层喷淋平面图

给水系统图

生活中水泵房详图

卫生间详图

消防泵房平面详图

消火栓管道投影图

消火栓系统图

喷淋系统图
