[CAD]跨海大桥工程钢栈桥投标方案设计图纸（施工方案）(桩基础).dwg

ddxxssss

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

钢栈桥构造：基础为直径630×14钢管桩基础；下部结构为双拼I45b工字钢横梁；上部结构为国产321型贝雷梁；桥面结构为I25b工字钢+I12.6工字钢+10mm钢板；防护结构为?50小钢管+L10角钢。
贝雷梁底标高取值依据：高潮位+0.5倍浪高+0.5m，结合现场实际情况，栈桥面标高取值为7.154m。
……
工程特点和难点：
（1）在海水中施工，受潮汐的影响很大，最大水深达到11m左右；且海上施工场地空间受限制，这就要求前期必须做好现场施工便道的修筑来满足以后施工中的各项要求，所以钢栈桥的设计和施工是重点。
（2）考虑后期承台采用钢管桩和钢板桩及主桥采用支架现浇进行施工，故作业平台搭设的面积和强度是难点。
（3）该项目结构长期处于浸水环境下，海水、地下水等对钢结构有强腐蚀性，故钢结构设施要做好防腐蚀措施。
……
共54页，。

钢栈桥一般布置图

开启段钢栈桥提升布置图

承重横梁设计图

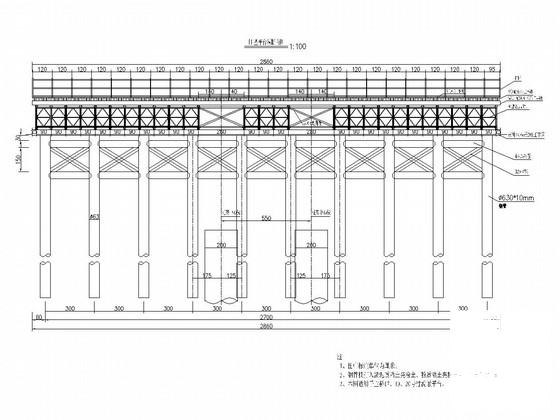

第 1 张图

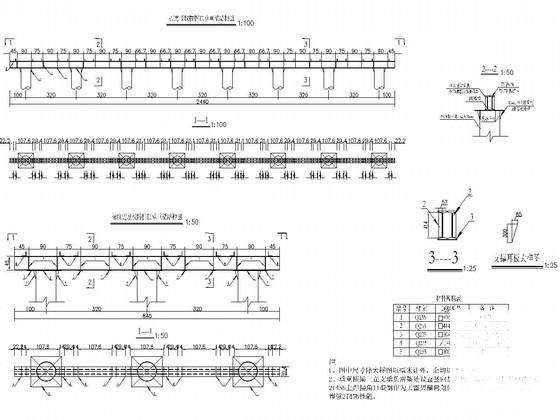

第 2 张图

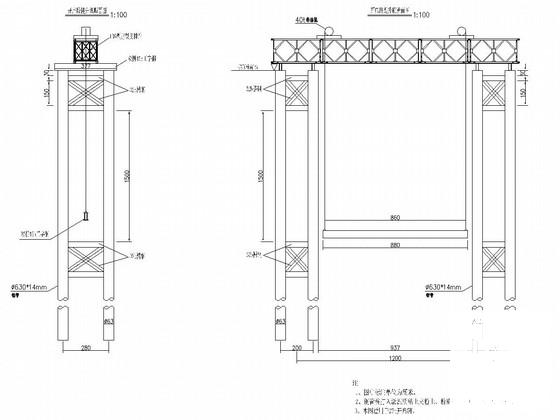

第 3 张图

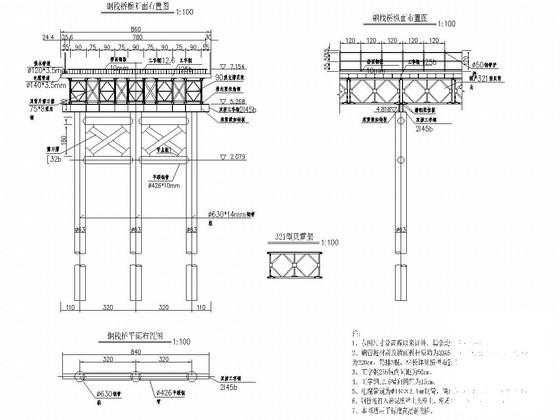

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
