双向通行设计标准跨螺旋钢管桩栈桥设计cad图纸

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

技术标准： 　　 (1)设计荷载：公路—I级，履带吊-100，200吨超重车辆荷载 　　 (2)施工控制活载：公路—I级，200吨超重车辆荷载 　　 (3)设计行车速度：15km/h 　　 (4)设计使用寿命：5年 　　...... 　　设计要点： 　　 两岸栈桥均布置在主桥上游侧，两岸栈桥终点到施工期临时通航水域,北岸栈桥全长4.664km；南岸栈桥全长3.911km。两岸栈桥均按双向通行设计，桥面标准宽8.0m，荷载按两车道设计。栈桥轴线距离主线右幅桥轴线为19m（主通航孔范围内为25m），桥面标高为7.06（20年一遇设计最高水位） 3.5（20年一遇波锋面高度）×0.66 0.012（栈桥桥面板厚） 0.618（桥下净空）=10.0 m。北岸栈桥设8个错车平台，南岸栈桥设6个错车平台，平面尺寸为30m×3.2 m。南北两岸栈桥各设2个调头平台，平面尺寸为45m×6.4 m。 　　 栈桥标准宽为8.0m，标高为 10.0m，标准跨为15m，标准跨之间采用φ1000mm×12mm的螺旋钢管桩（间距为15m），横桥向间距为3.20m，伸缩缝之间采用φ800mm×12mm双排桩，纵桥向间距为3.0m，横桥向间距为3.20m。 　　...... 　　共46张CAD设计图。

zs-01 主要工程数量汇总表.dwg

zs-19~25 坐标表.dwg

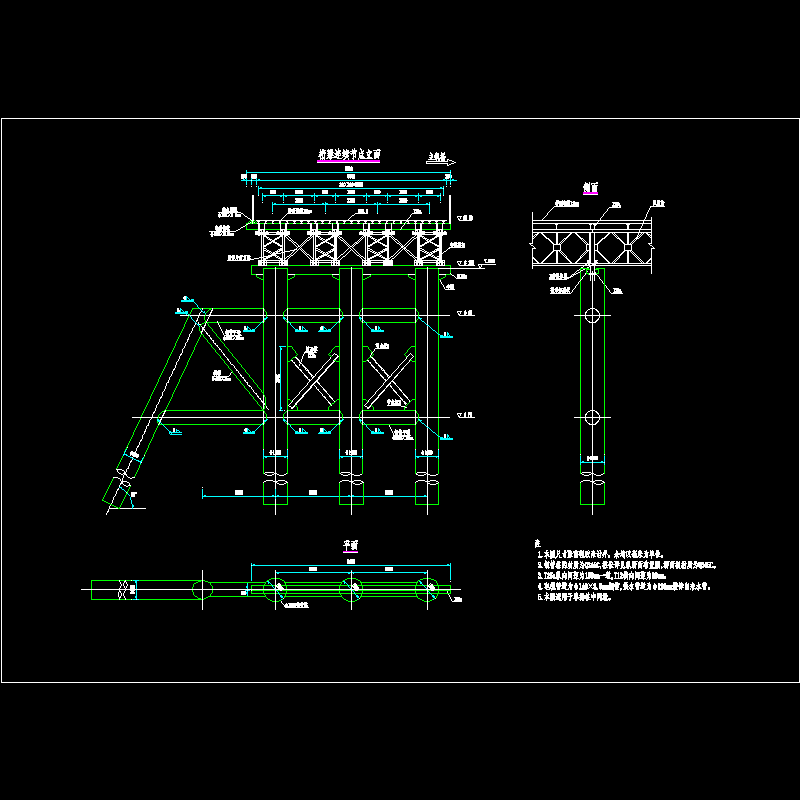

zs-26 栈桥一般构造（一）.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
