项目概要： 桥位处原有老桥上部结构为1-6.0米矩形板梁，下部结构为重力式U型桥台；根据甲方要求，现状机动车道部分老桥该资料利用，分别在老桥两侧新建一边幅桥梁，以便设置人行道及非机动车道。拟建桥梁采用一跨6m钢筋混凝土矩形板结构，桥梁中心线与河道中心线斜交，斜度25°。桥面总长为6.04m，台后设置6.0m长搭板。 桥梁横断面布置为：5.0m（人行道含栏杆） 5.5m（非机动车道） 0.5m（防撞护栏） 2.0m（镂空带） 24.0m（老桥部分：机动车道含护栏） 2.0m（镂空带） 5.5m（非机动车道） 5.0m（人行道含栏杆）=50.0m。 本桥施工图设计的主要工程内容包括：桥梁总体布置、上部结构、下部结构、附属工程设计及施工方案等内容。 ...... 技术标准： 1. 道路等级：城市主干路。 2. 桥梁设计基准期：100年。 3. 结构设计安全等级：二级； ...... 设计于2015年，共28张CAD设计图。
10-抗震设施1.dwg
10-支座垫石2.dwg

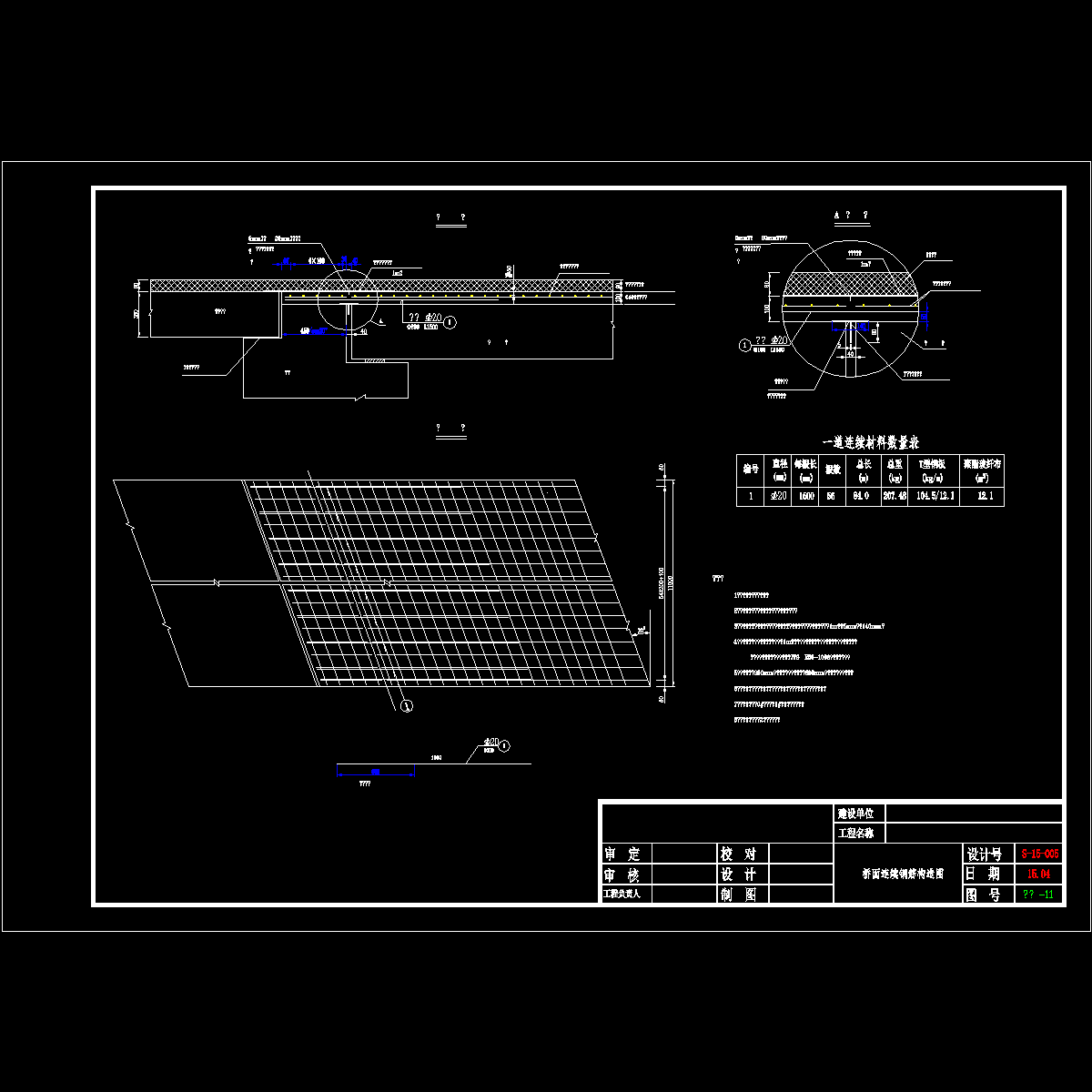

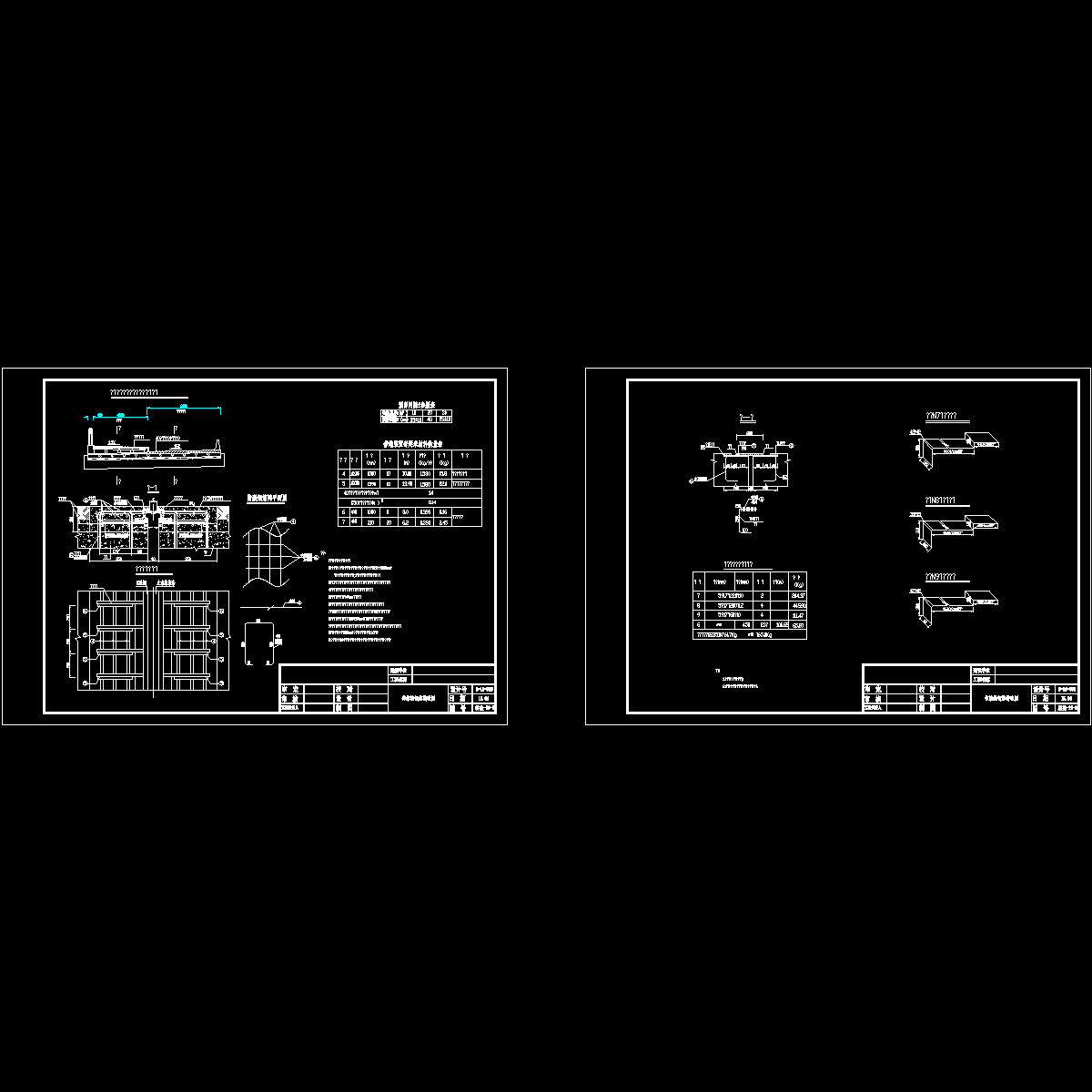

11-桥面连续.dwg
12-伸缩装置.dwg
13-人行道板.dwg
14-护栏钢筋.dwg
15-栏杆1.dwg
15-栏杆2.dwg
16-泄水管.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
|
