钢筋混凝土矩形清水池结构CAD图纸(dwg)

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

某钢筋混凝土矩形清水池结构图
该资料为：某钢筋混凝土矩形清水池结构图
适用条件：
抗震设防烈度：8度（Ⅰ～Ⅱ类场地土）；
7度（Ⅰ ～Ⅳ类场地土）
6度以下地区。
该资料包含：
总说明、矩形清水池总布置图、矩形清水池池壁配筋图、矩形清水池顶、底板配筋图共4张图纸。

2

3

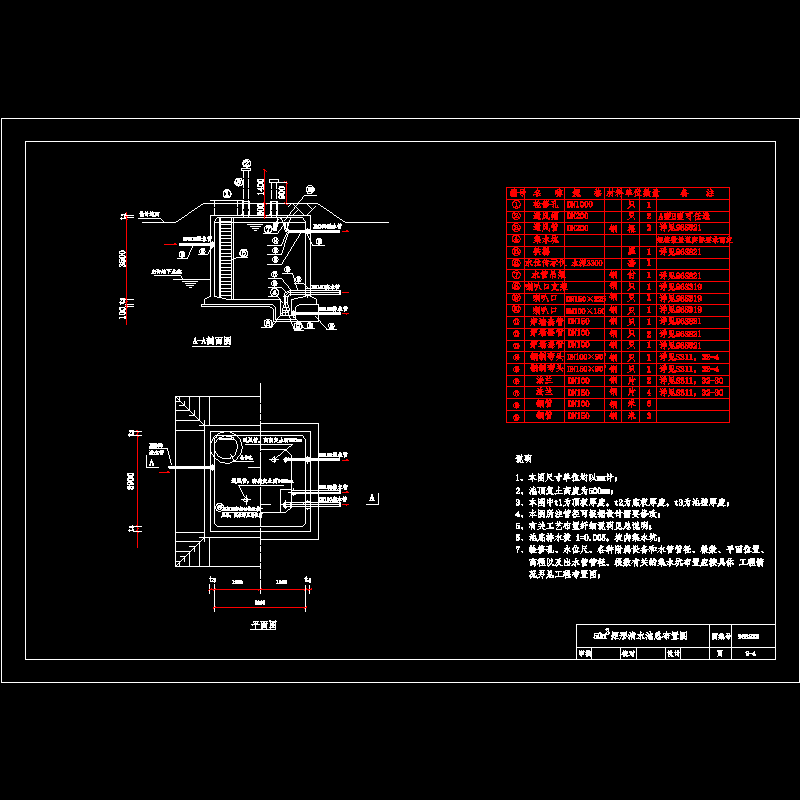

平面布置图.dwg

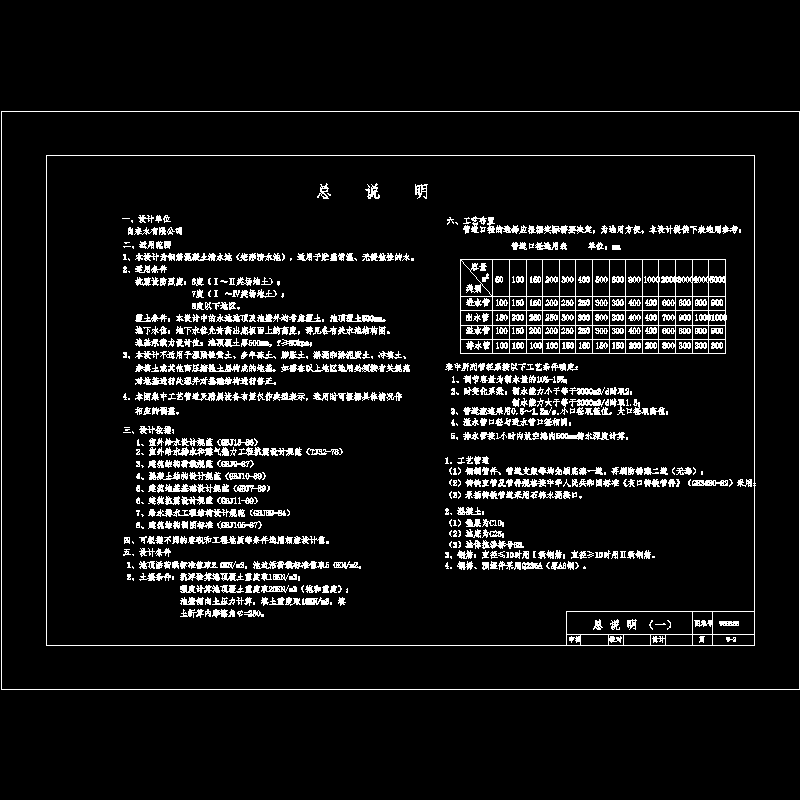

总说明.dwg

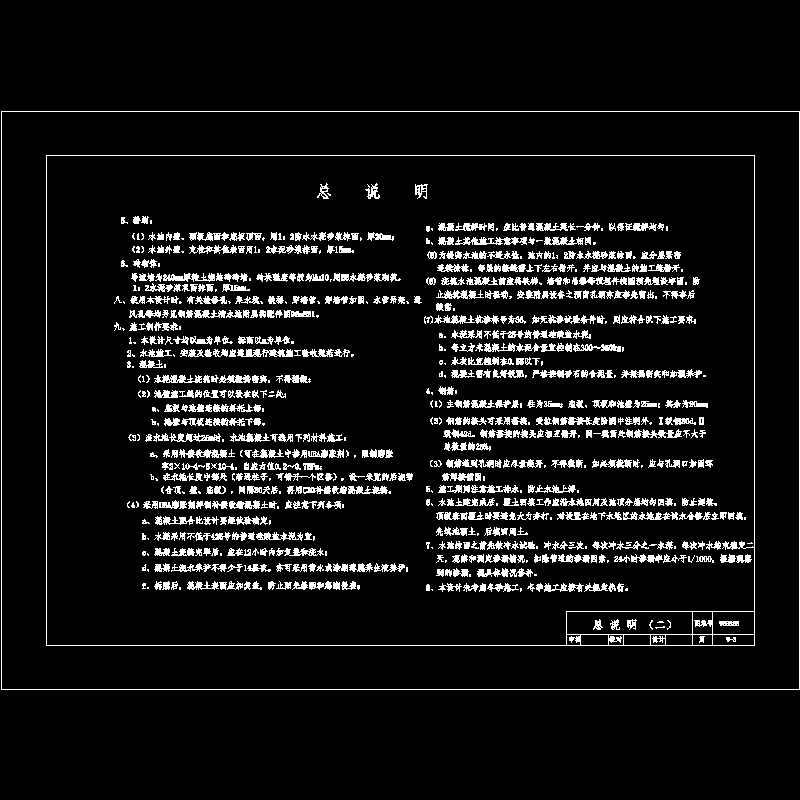

总说明2.dwg

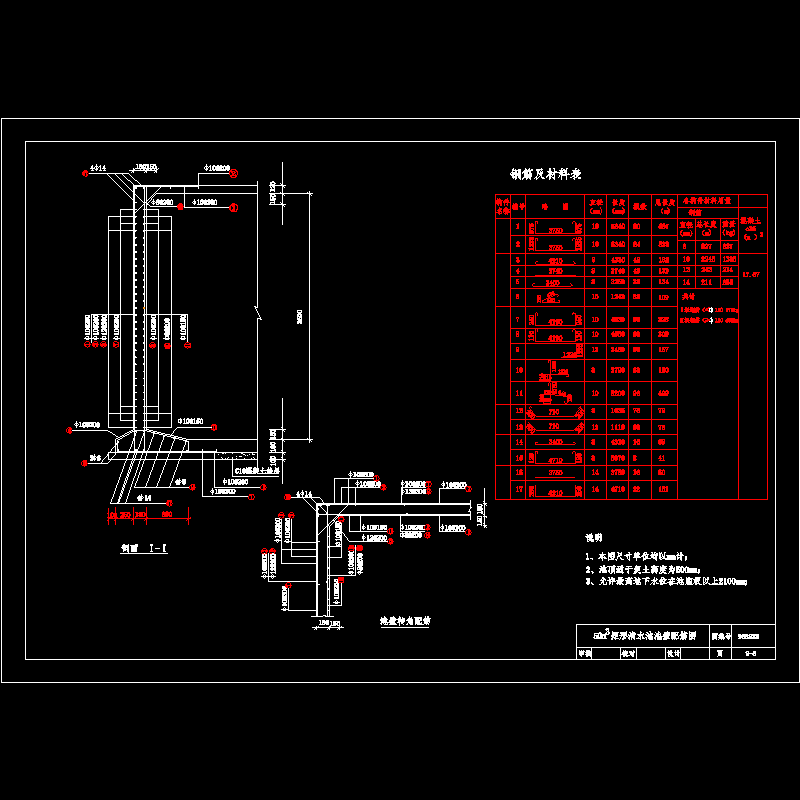

配筋图.dwg

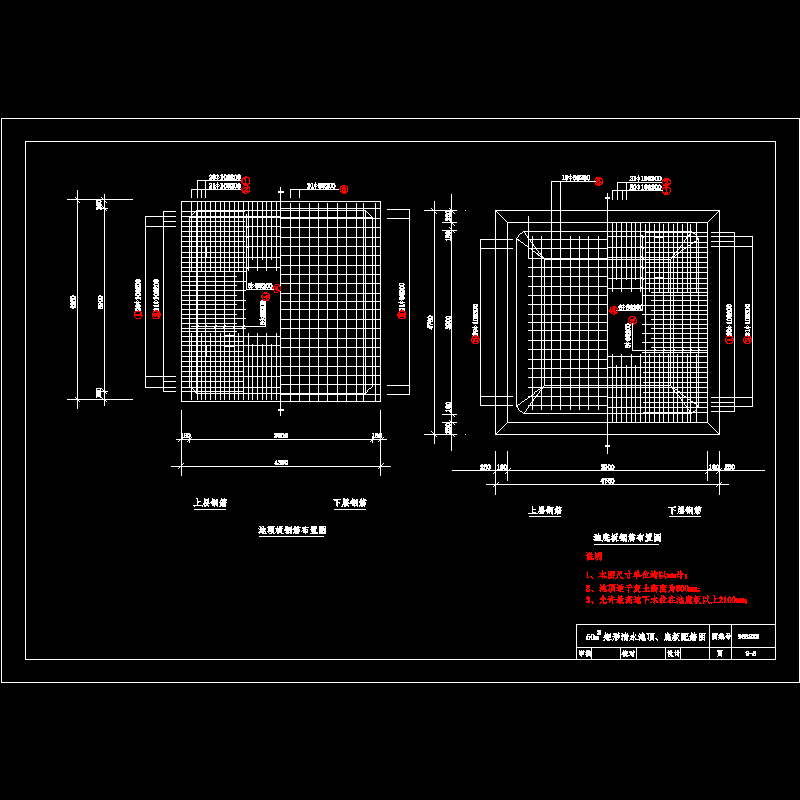

顶、底板配筋图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-8-18 19:50:34上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在结构设计专区发帖交流相关知识。
