技术指标: 1、跨径:4.0、6.0m (本图中跨径均为净跨径); 2、斜度:0°; 3、荷载等级:公路 -Ⅰ级; 4、结构设计安全等级:三级; 5、跨径组合(净跨径4.00m):净高2.0、2.5、3.0、4.0m 6、跨径组合(净跨径6.00m):净高3.0、4.0、4.5、5.0m ...... 设计要点: 1)本图册采用无压力式拱涵设计,洞口型式为八字翼墙,如采用其它形式时需要另行设计。 2)拱圈和基础均按偏心受压构件计算配筋。按承载能力极限状态和正常使用极限状态分别进行计算和验算。配筋除满足受力要求外,还需满足裂缝要求和规范规定的最小配筋率等。 ...... 适用条件: 1、本参考图拱涵适用于单孔涵洞,分3种型式:通道拱涵、过水拱涵、过人兼过水拱涵。涵洞净高H0为2.0m的拱涵仅作为过水拱涵使用。 2、本图册拱涵主要适用于填土高度较大、地基条件好(地基承载力基本容许值[fa0]≥400kPa),同时建筑高度不受限的涵洞,不适用于土质地基。 3、若为岩石地基,可考虑采用分离式基础,需结合具体项目另行设计。 4、对于净跨径L0为4m且净高H0为2.0、2.5、3.0的拱涵,洞口设置端墙挡土,八字墙顶面与帽石底面齐平;对于其他净跨径和净高的拱涵,通过延伸涵洞长度以降低八字墙墙高,取消端墙,设置弧形帽石,八字墙顶面与端墙顶面齐平。详见一般布置图。 5、当拱涵轴线与道路设计线斜交时,可适当延伸涵洞长度,采取“斜交正做”的处理方式。 ...... 包含设计说明、设计图纸、表格等共32张。

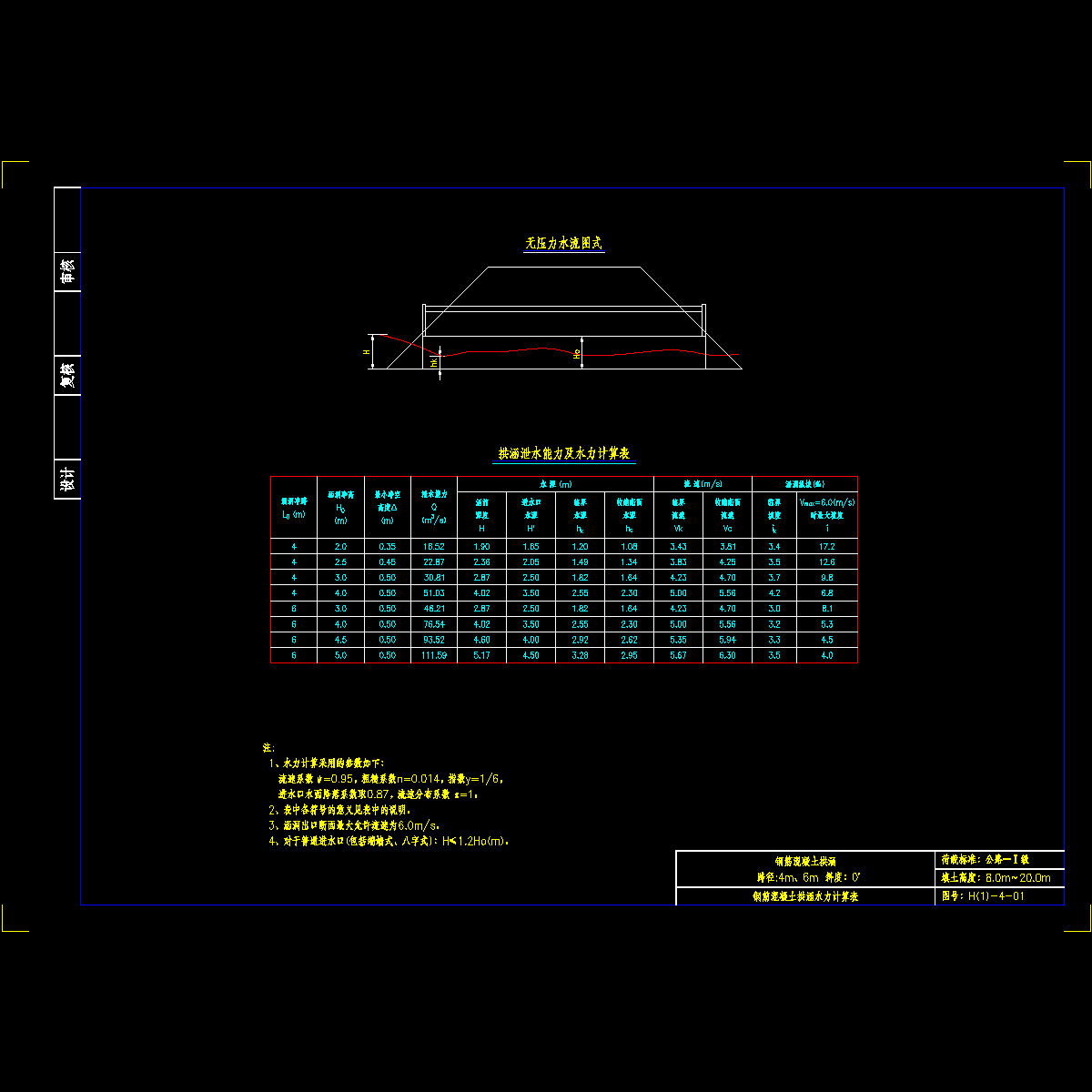

h(1)-4-01 钢筋混凝土拱涵水力计算表.dwg
h(1)-4-05~h(1)-4-10 拱圈及整体式基础钢筋构造及数量.dwg

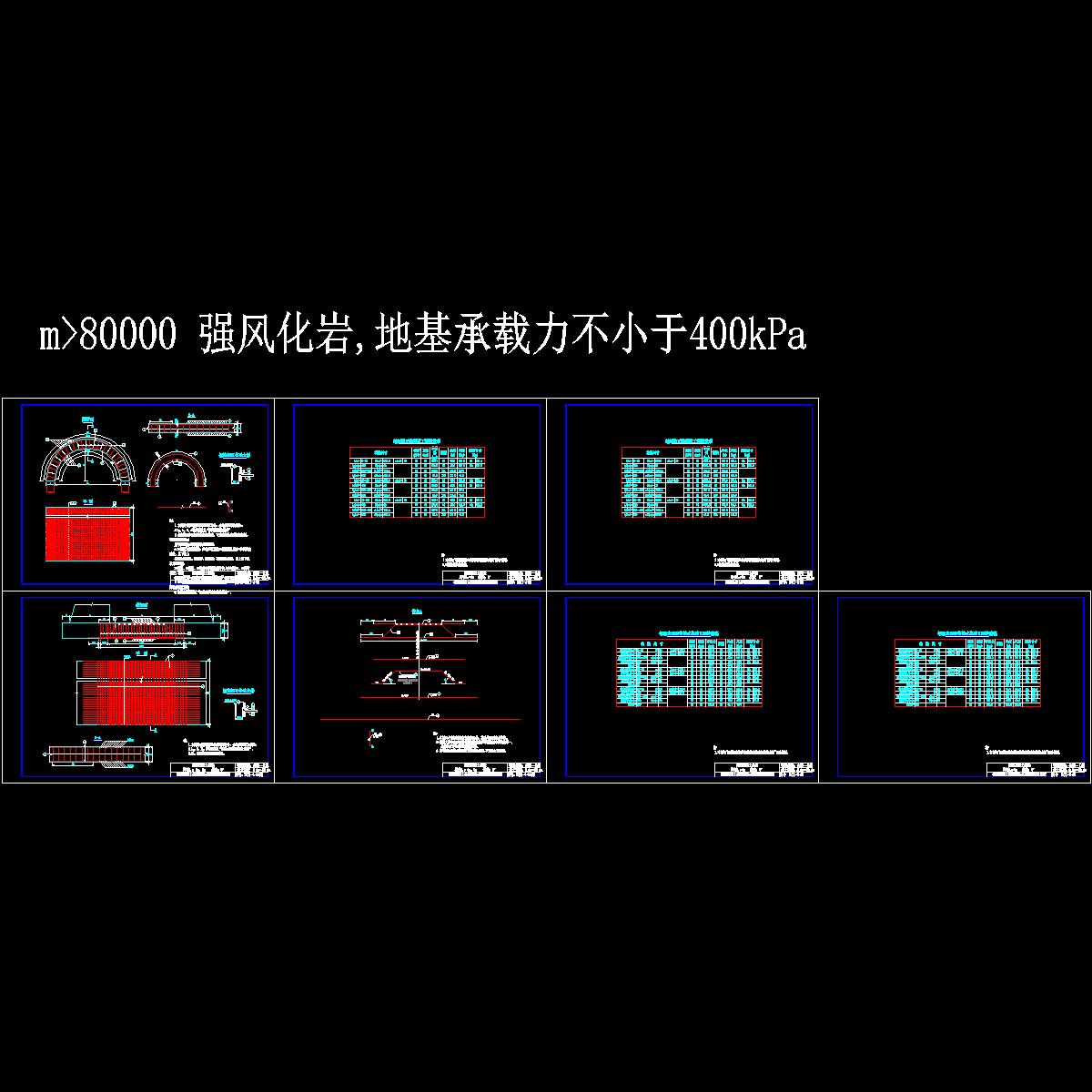

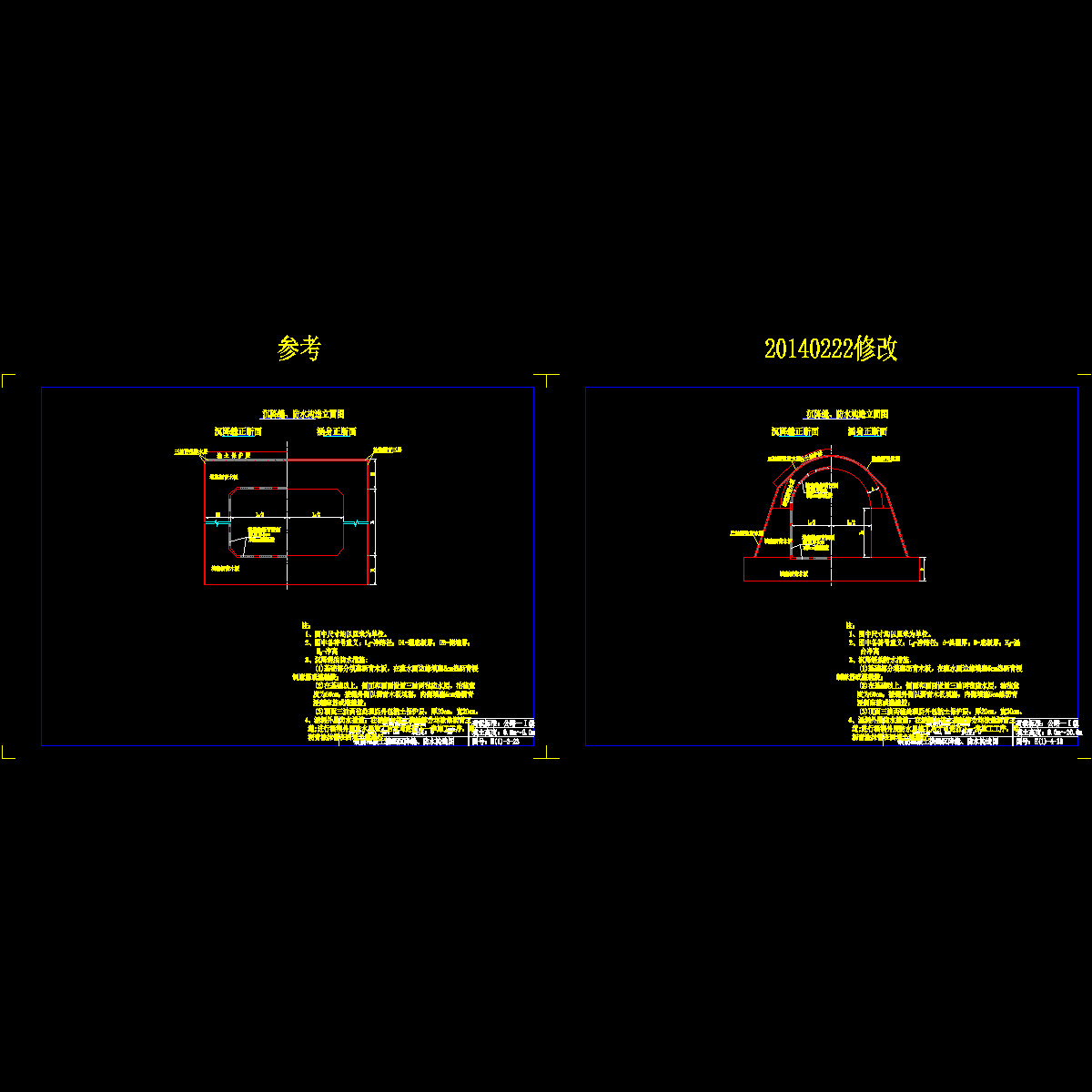

h(1)-4-13 钢筋混凝土拱涵沉降缝、防水构造图.dwg 以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
|
