涵洞通用(圆管涵)CAD设计图纸(裂缝控制).dwg

ddxxssss

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

（一）设计计算： 　　1、采用容许应力、极限应力两种方法分别对截面进行了应力与裂缝计算。 　　2、活载计算理论：按刚性管节计算即不考虑管节的变形，也不考虑涵洞顶土柱和周围填土间的摩擦力，采用角度分布法计算，半无限弹性体理论核算。 　　3、管节配筋按纯弯板断面分析，采用双向配筋管壁设置内外圈两层钢筋，并根据管径大小区别配用不同等级的钢筋，管节配筋由裂缝控制设计。 　　4、当填土厚≤6米时，考虑活载影响，但由于汽车-超20级、挂车-120两者荷载对管节产生的应力相差甚微，配筋无差异，故将二者合并。当填土厚>6米时，活载影响不计。

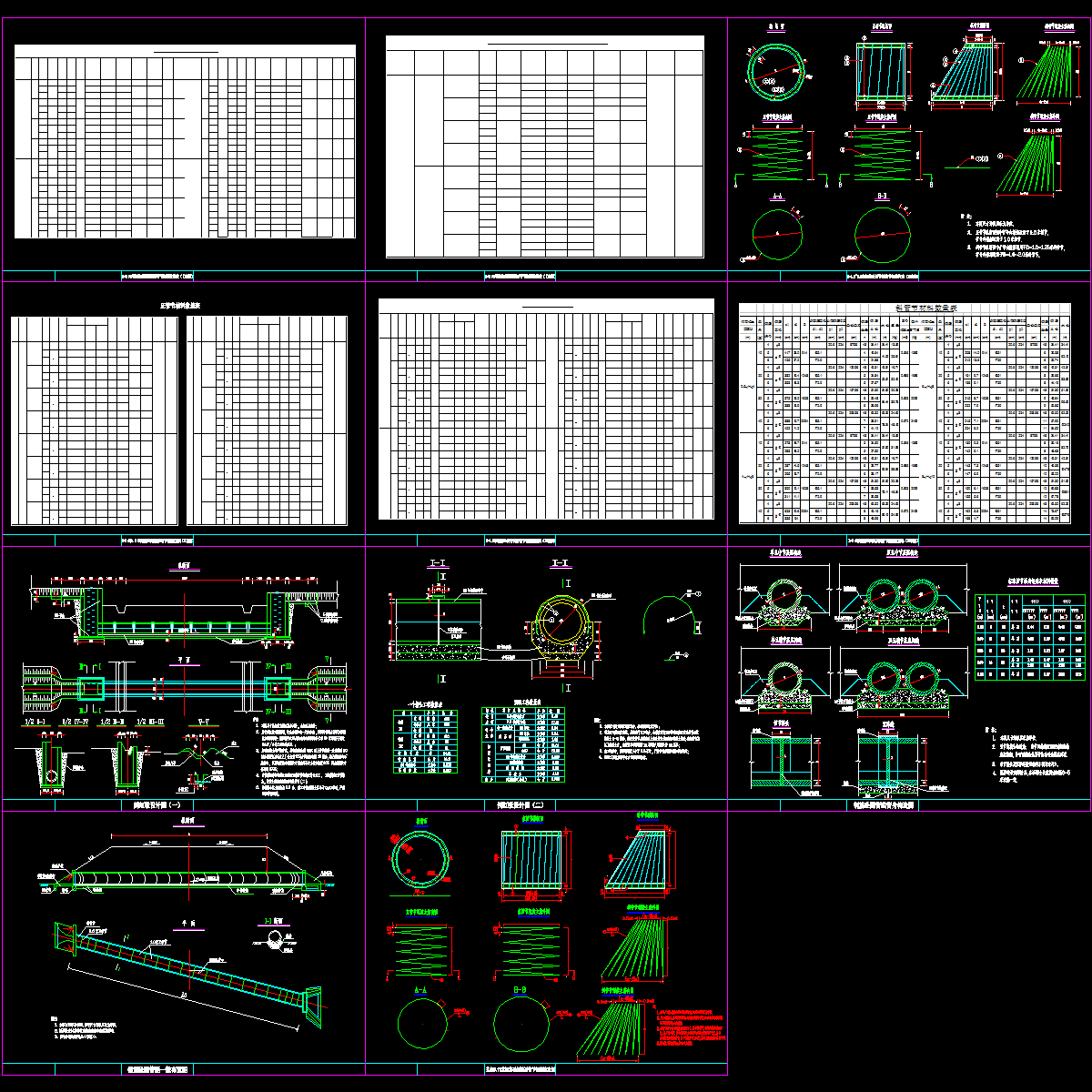

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
