装配式钢筋砼盖板涵通用设计CAD图纸（45张）(dwg)

renrenwa

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

设计要点：
1. 孔径大小：0.74m、0.99m、1.5m、2.0m、2.5m、3.0m、4.0m
2. 基础类型：分离基础、高填土、整体基础
3. 装配式 钢筋混凝土预制盖板按简支板计算内力，不考虑涵台传来的水平力。
4. 盖板设计为变厚度板，根据内力计算分别确定跨中与板端的厚度。
5. 计算涵台上车辆荷载引起的竖向力时，车轮着地面积的边缘向下作30度角分布，当几个车轮的扩散线重叠时，以最外边扩散线为准。
6. 盖板顶最小填土高度为0.5米。
......
设计于2001年，共45张CAD设计图。

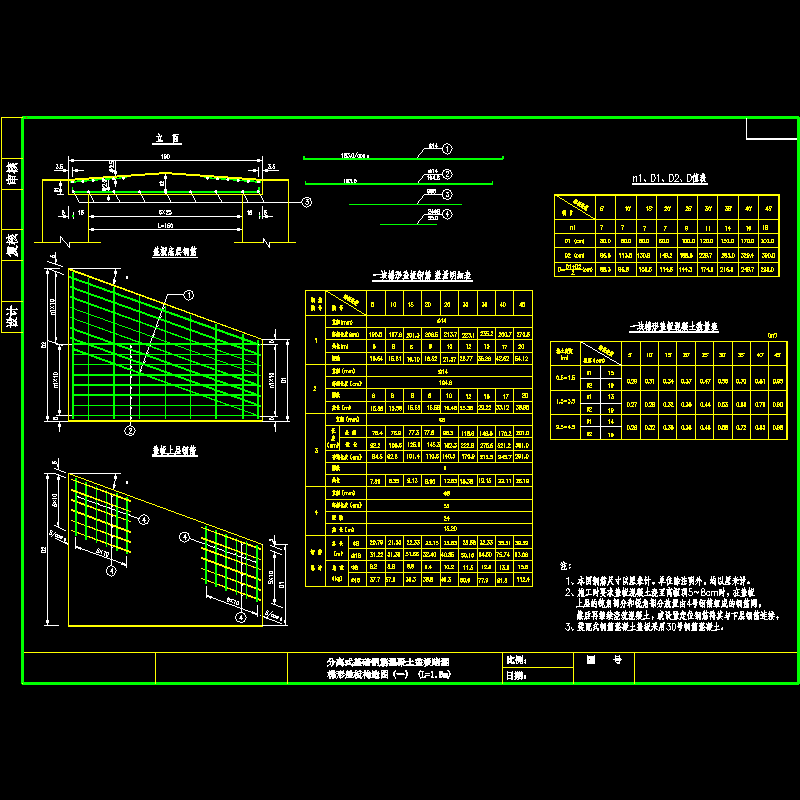

1.5m分离式基础斜板图

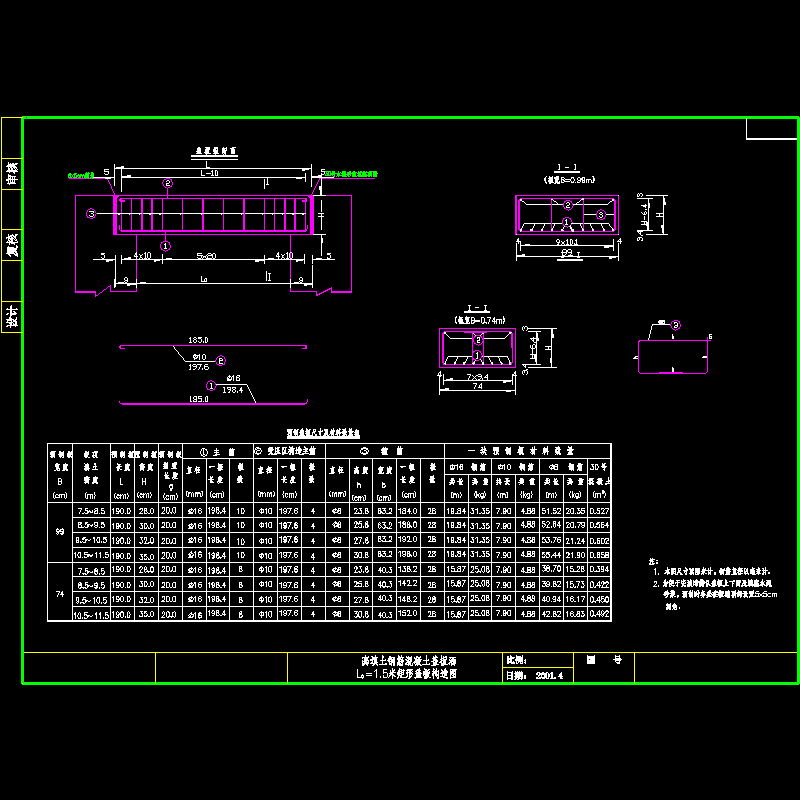

1.5m高填土矩形板图

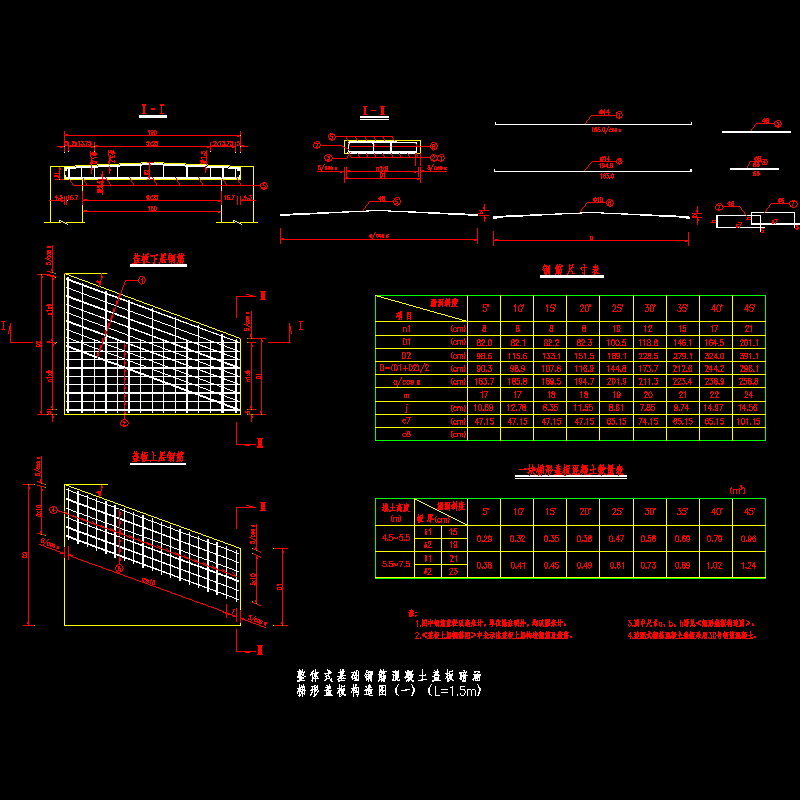

1.5m整体基础斜板图

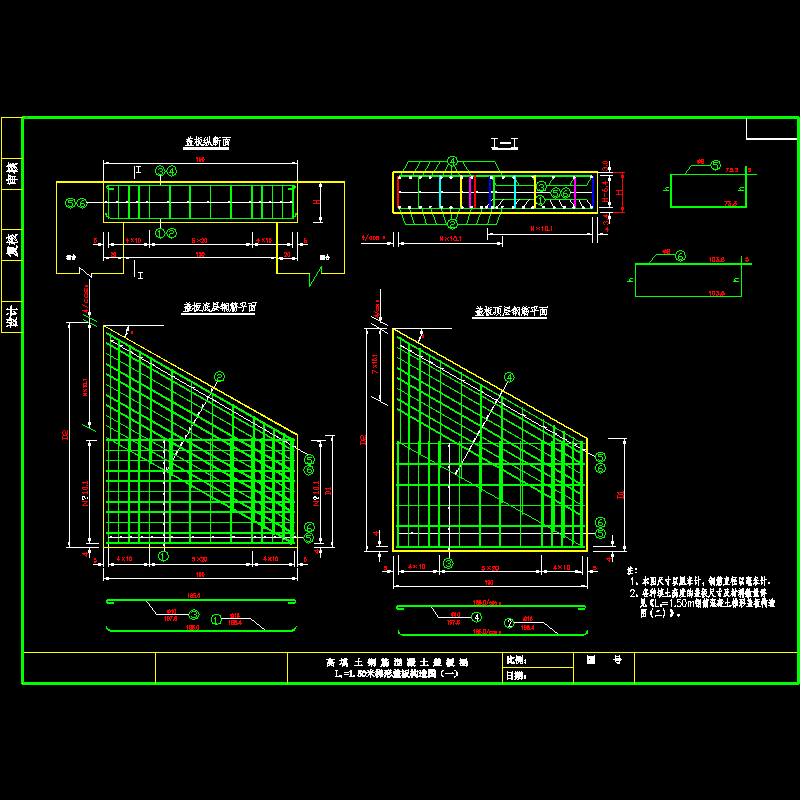

1.5m高填土斜板图

1.5m分离基础斜板图.dwg

1.5m整体基础斜板图.dwg

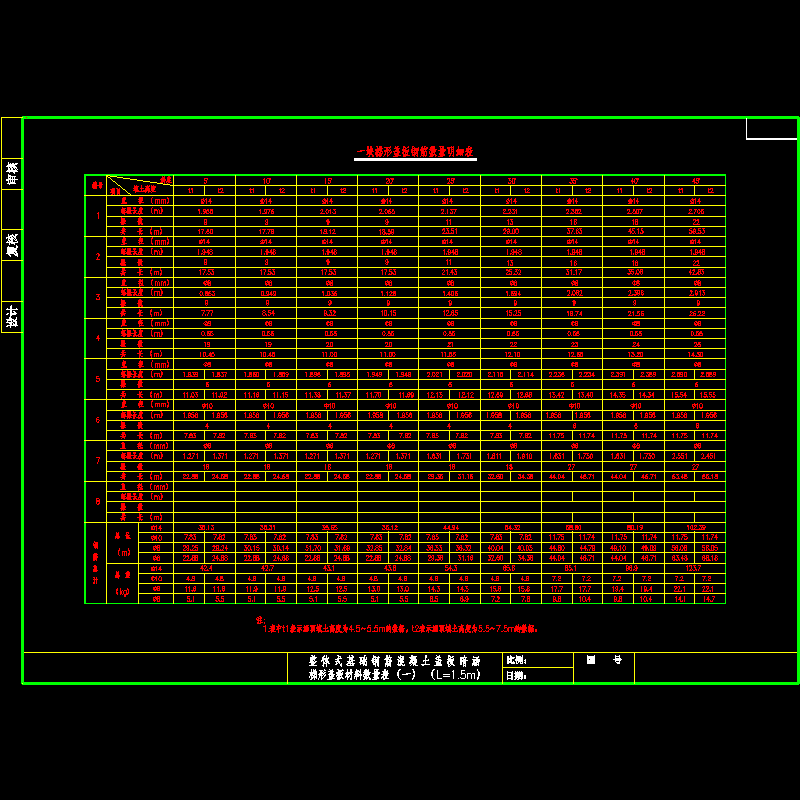

1.5m整体基础斜板数量.dwg

1.5m高填土斜板图.dwg

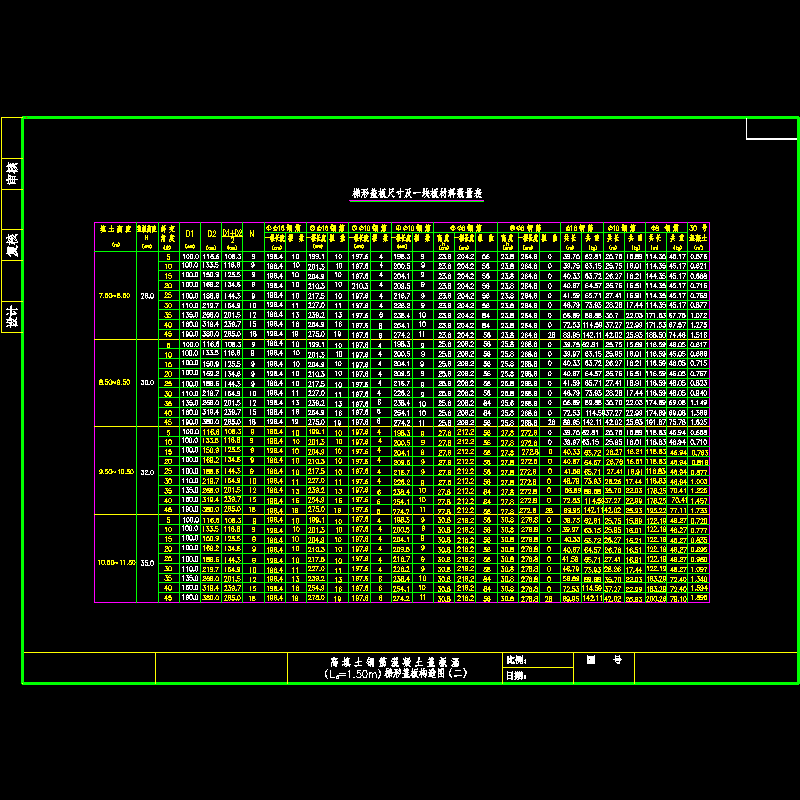

1.5m高填土斜板数量.dwg

1.5m高填土矩形板图.dwg

2.0m分离基础斜板图.dwg

2.0m整体基础斜板图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
