化工厂污水全套工艺CAD施工图纸.dwg

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

本图纸是某化工厂污水全套工艺施工图。图纸内容包括：1. 泡沫分离池/曝气池/好氧池/兼氧池平剖图 2. 废水处理工艺流程（高程）图 3.加药槽 4.平面图 5.平面管路 6. 气浮池及加药间 7.设备表 8. 设计施工说明 9. 污泥浓缩池

加药槽.dwg

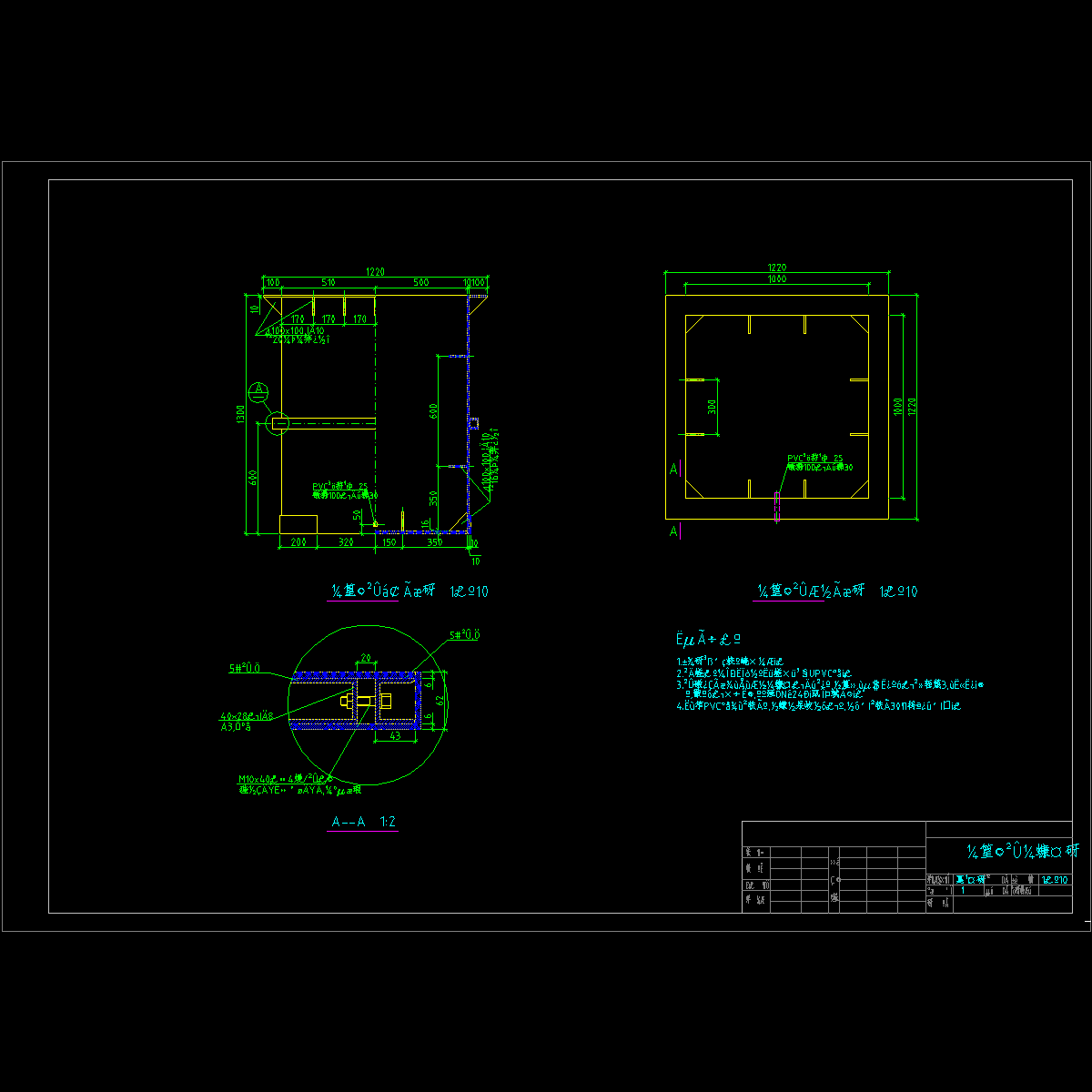

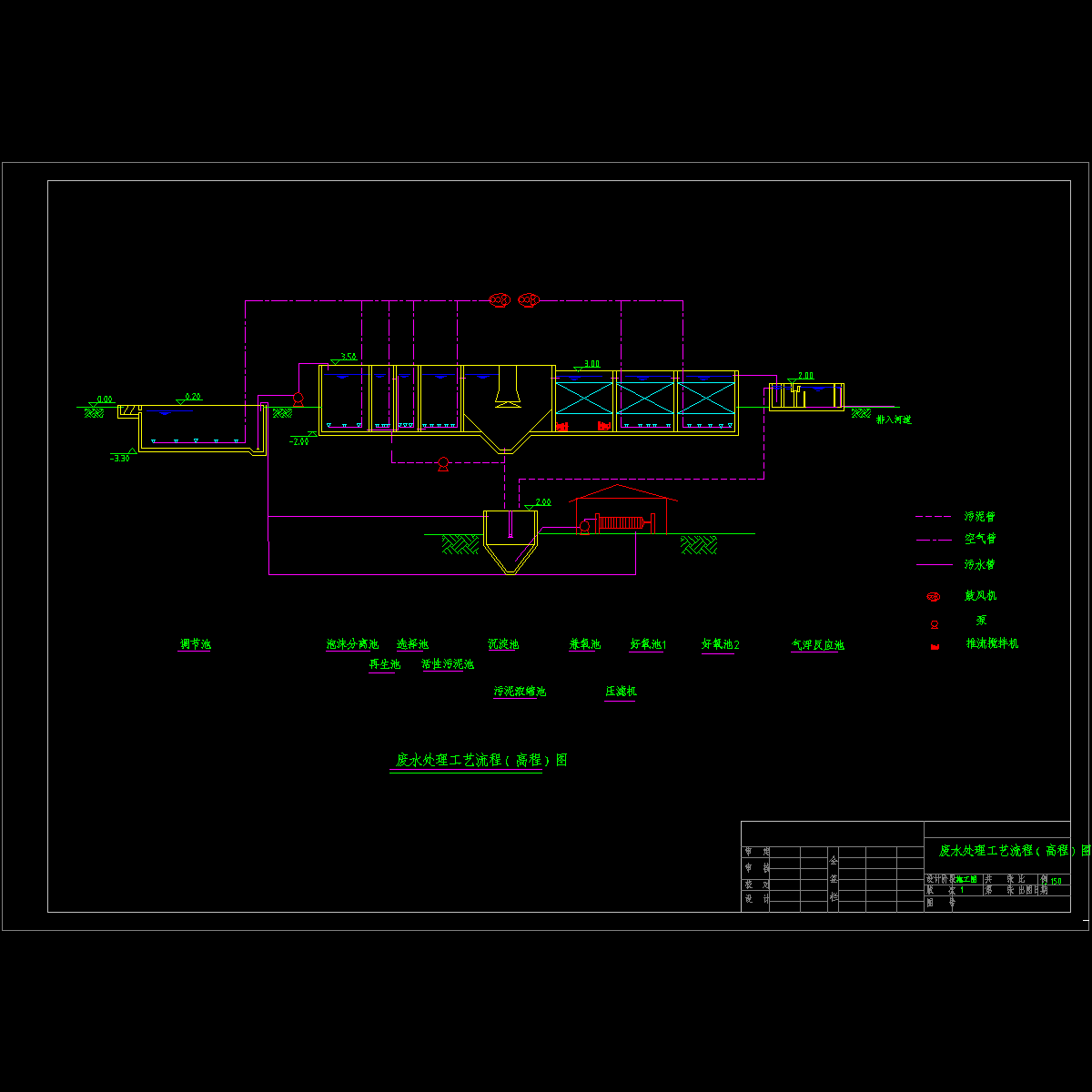

工艺流程图.dwg

平面.dwg

平面管路.dwg

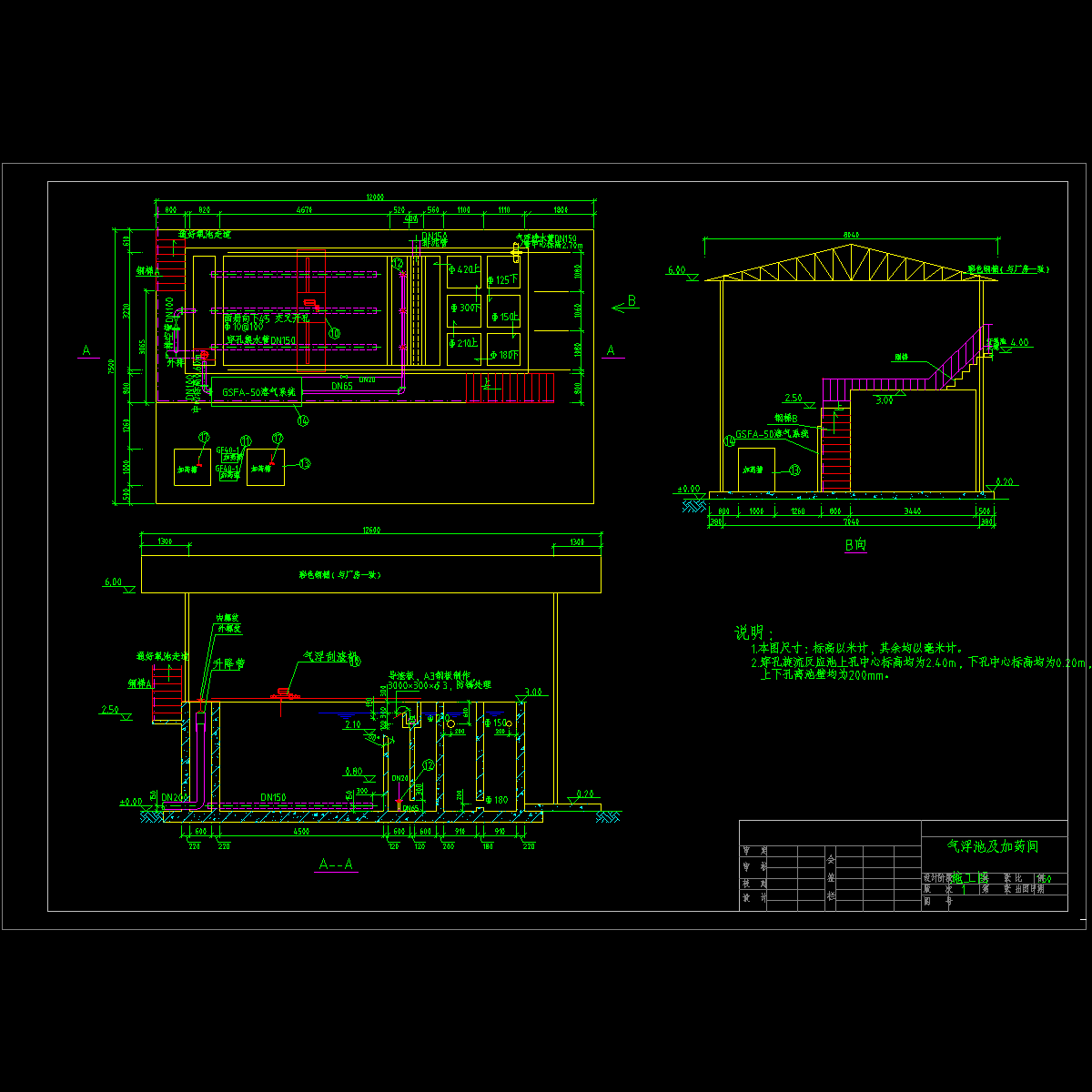

气浮池及加药间.dwg

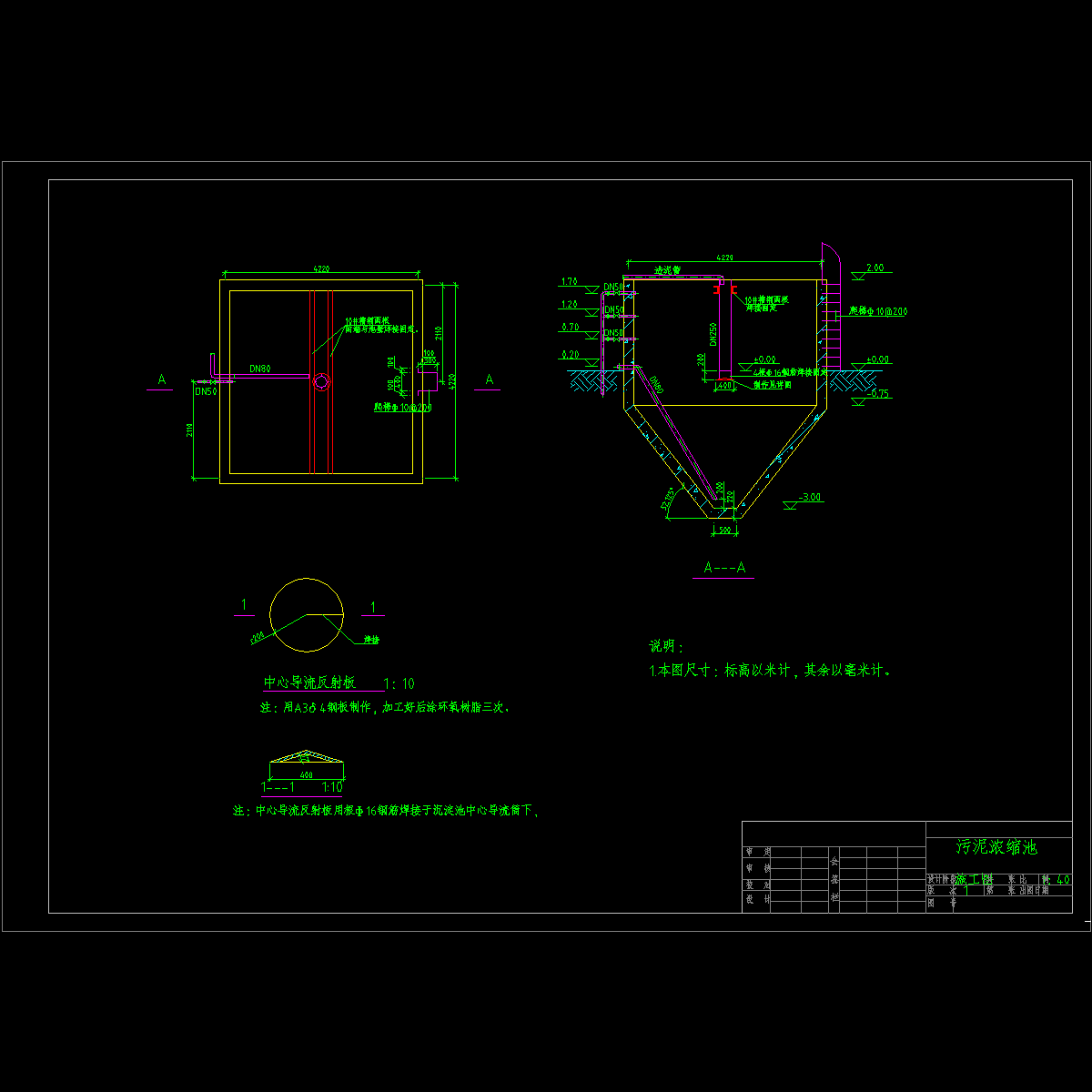

污泥浓缩池.dwg

目录.dwg

设备表.dwg

说明书.dwg

泡沫分离池曝气池好氧池兼氧池.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
