cass工艺污水处理工程电气设计CAD图纸.dwg

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

采用CASS工艺的污水处理工程电气图纸，包括厂区外线平面布置图、低压配电系统图、高压系统图、设备布置及接地平面图、自控系统图

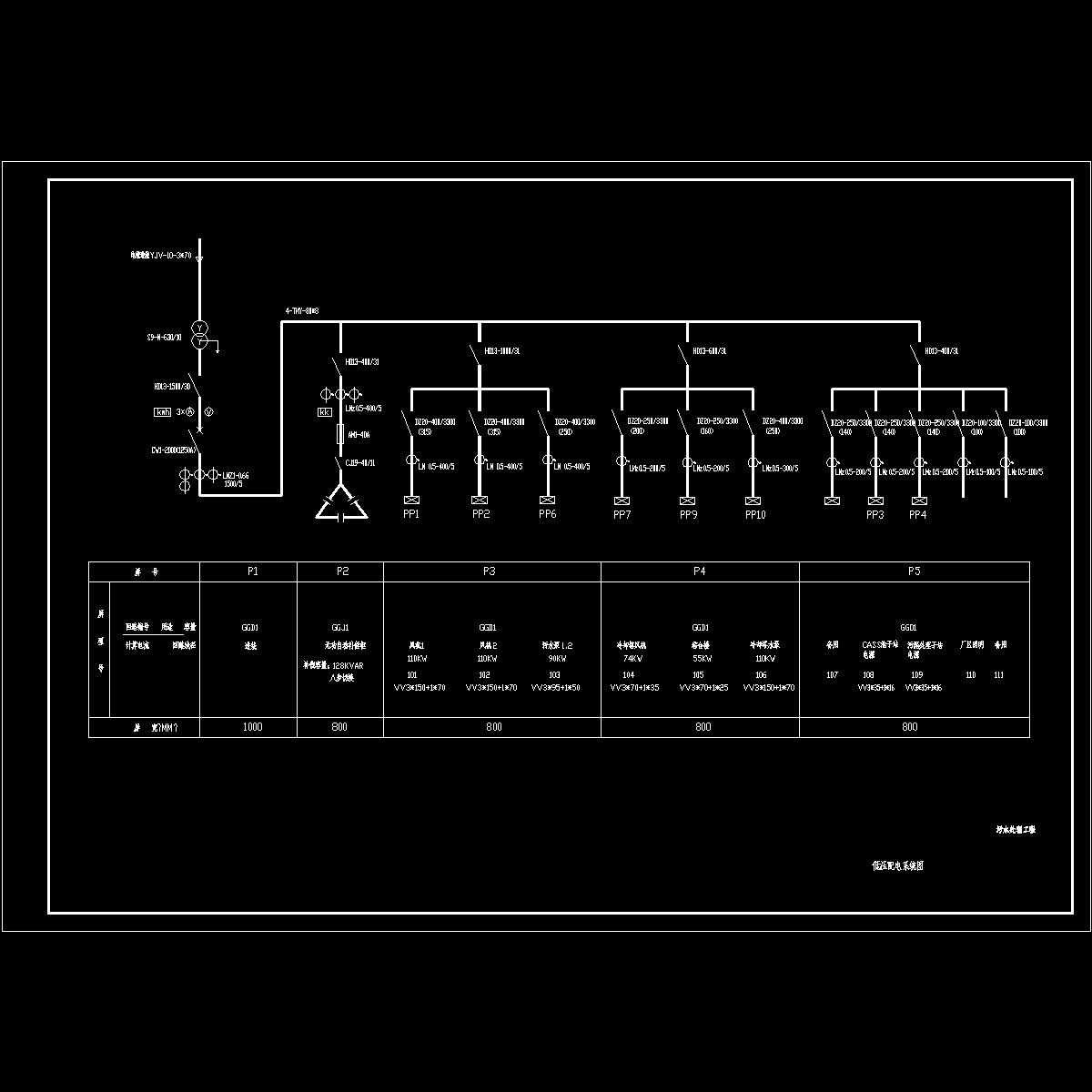

低压配电系统图.dwg

厂区外线平面布置图.dwg

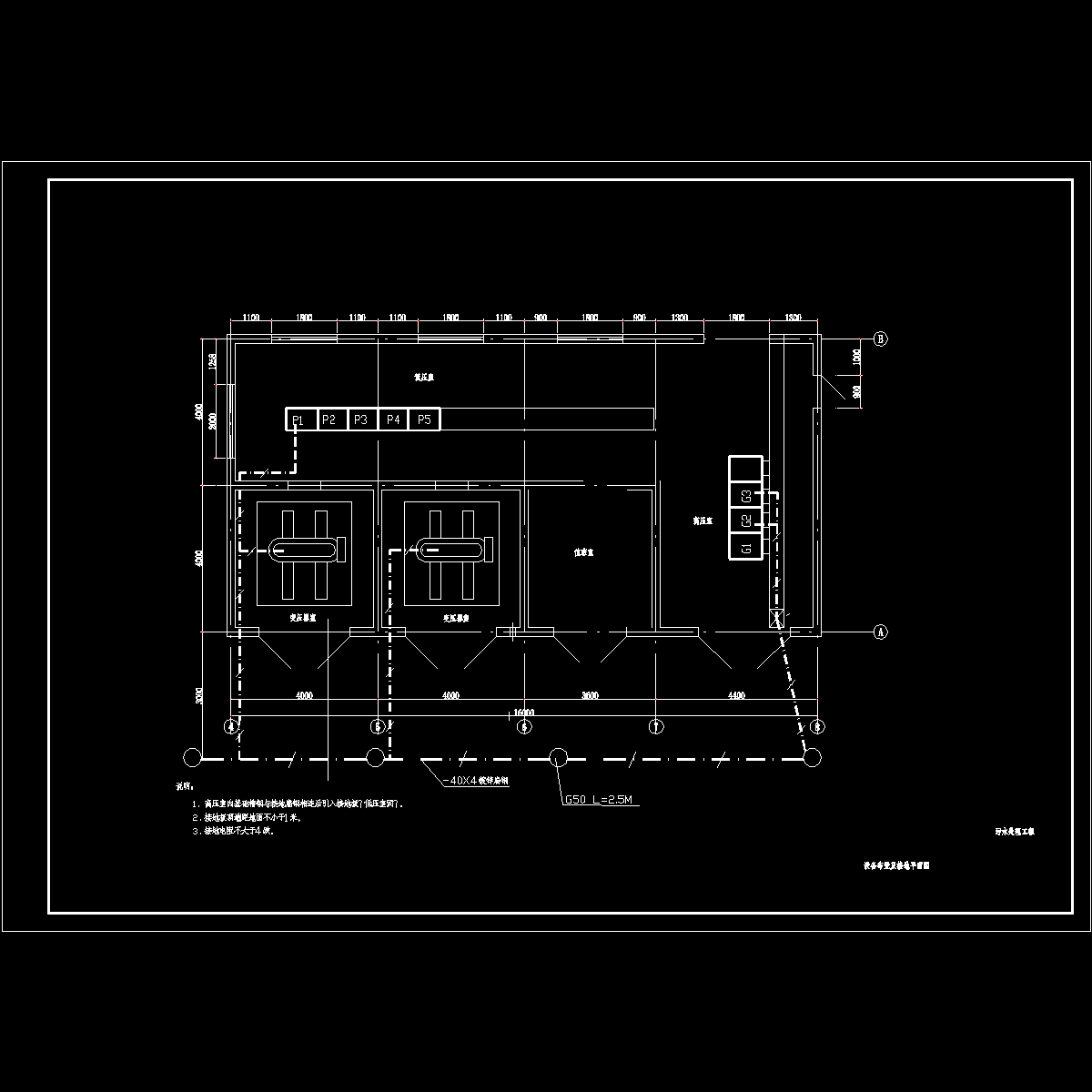

设备布置及接地平面图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
