化工厂废水终端污水处理工程施工CAD图纸(工艺图配筋图)

  • 设计说明:有
  • 类型:工业污废水处理站
  • 处理技术:沉淀,混凝,过滤
  • 工艺流程选介:废水脱氮除磷
  • 设计阶段:施工图设计
  • 参考图纸:20张以上
  • 规模:1万以下吨/天

附件详情

  • 资料目录
  • 工艺施工设计图纸
  • 工艺设计总说明
  • 工艺流程框图
  • 工艺流程高程图
  • 标高±0.000~3.000平面图
  • 标高-4.500~±0.000平面图
  • 预埋管及预留孔详图
  • 设备 平面布置图
  • A-A、B-B剖面图
  • 污水、污泥及自来水管道平面布置图
  • 空气及药剂管道平面布置图
  • 提升泵管道系统图
  • 污泥及空气管道系统图
  • 自来水管道系统图
  • 加药管道系统图
  • 过滤罐管道系统图
  • 过滤罐加工图
  • 过滤罐滤管及端盖
  • 药箱及引水罐加工图
  • 雨棚加工图
  • ……
  • 水池Ⅲ-Ⅲ剖面图及标高-1.500水池平面图
  • 水池底板配筋节点详图
  • 水池壁转角配筋节点详图一
  • 水池壁转角配筋节点详图二
  • 终端污水处理站水池顶版配筋节点详图
  • 终端污水处理站水池梁-2及梁-1-1配筋图
  • 终端污水处理站水池梁配筋图
  • 终端污水处理站水池楼梯配筋图
  • 操作间平面及正立面图

附件详情

该项目为化工企业废水循环水综合治理工程终端污水处理工程工程水池及附属建筑设计施工图;建筑面积394.47平方米.工程设计原水主要为合成氨车间、造气车间跑、冒、滴、漏产生的废水,废水中含有一定量悬浮物、有机物以及氨氮化合物,本工艺采用氧化+混凝沉淀+机械过滤处理,使处理后的水回用或达标排放。
共计42张图纸;









以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

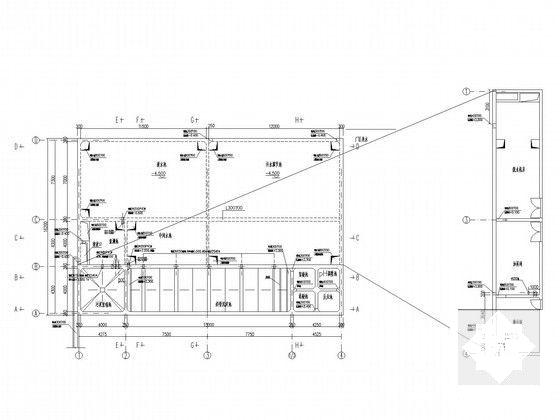

  • 化工污水处理工艺 - 1
    化工污水处理工艺 - 1

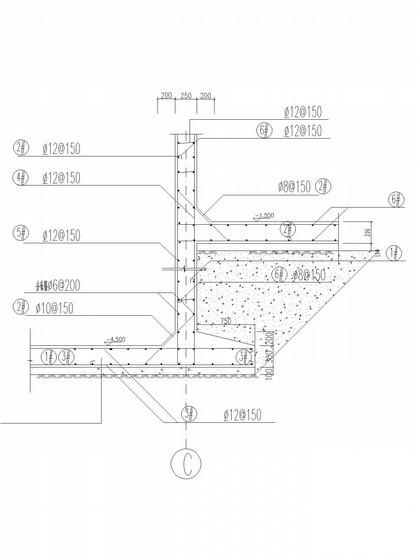

  • 化工污水处理工艺 - 2
    化工污水处理工艺 - 2

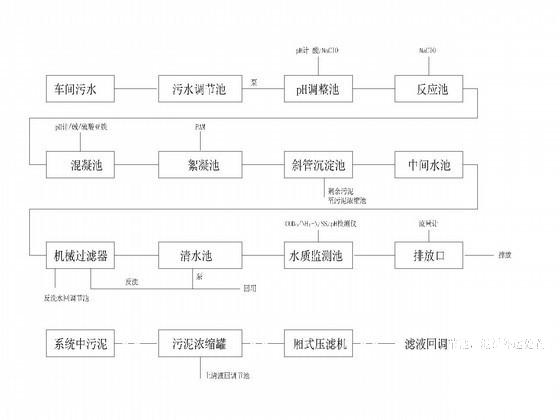

  • 化工污水处理工艺 - 3
    化工污水处理工艺 - 3

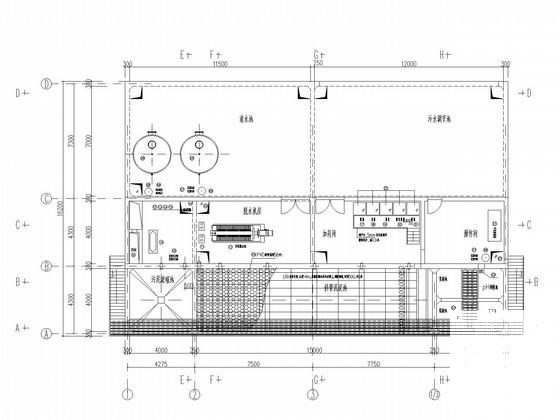

  • 化工污水处理工艺 - 4
    化工污水处理工艺 - 4

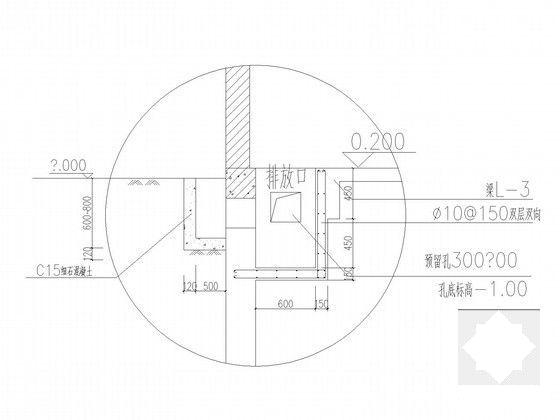

  • 化工污水处理工艺 - 5
    化工污水处理工艺 - 5
  • 化工污水处理工艺 - 6
    化工污水处理工艺 - 6
以上是部分截图,请下载附件后查看完整高清内容
