• 类型：污水处理厂
• 处理技术：格栅筛网,沉淀,过滤,消毒
• 工艺流程选介：其他
• 设计阶段：扩大初步设计
• 参考图纸：10-20张

部分内容展示：

生物池日处理能力5万m3/d,分两组运行,单组池日处理能力2.5万m3/d。

主要设计参数:(1)水力停留时间:缺氧区2.50h,厌氧区1.50h, 好氧区12.00h,总停留时间16.00h;

(2)混合液浓度:MLSS=4000mg/L;

(3)污泥负荷:Fw=0.111KgBOD5/KgMLSS.d;

(4)污泥回流比:R=100%;混合液回流比:r=100～200%;

(5)污泥泥龄:系统总设计泥龄13.6d;

(6)单组供气量平均时95m3/min，最大时130m3/min;

(7)有效水深6m,单组剩余污泥量5474kgDS/d。

池底平面图

标高41米层平面图

标高46.5米层平面图

池顶平面图

剖面图

剖面图2

剖面图3

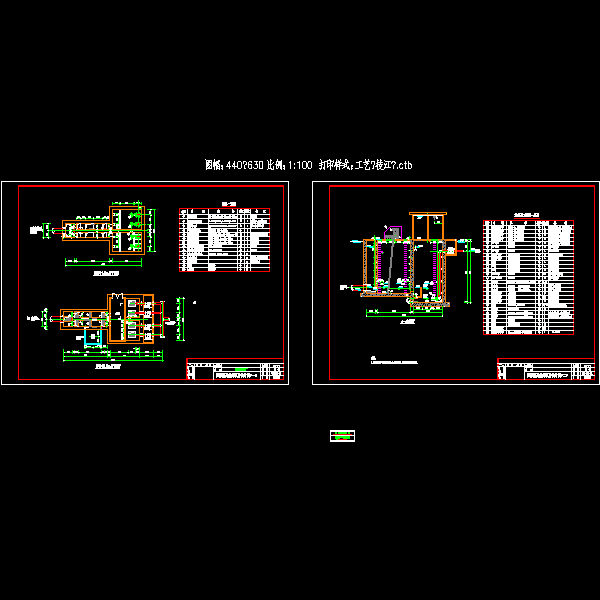

02粗格栅及提升泵房.dwg

03细格栅沉砂池.dwg

04调节水解池.dwg

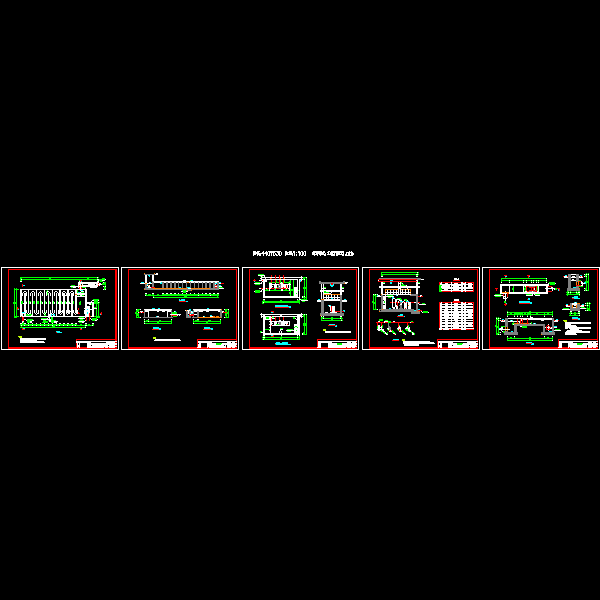

05生物池设计.dwg

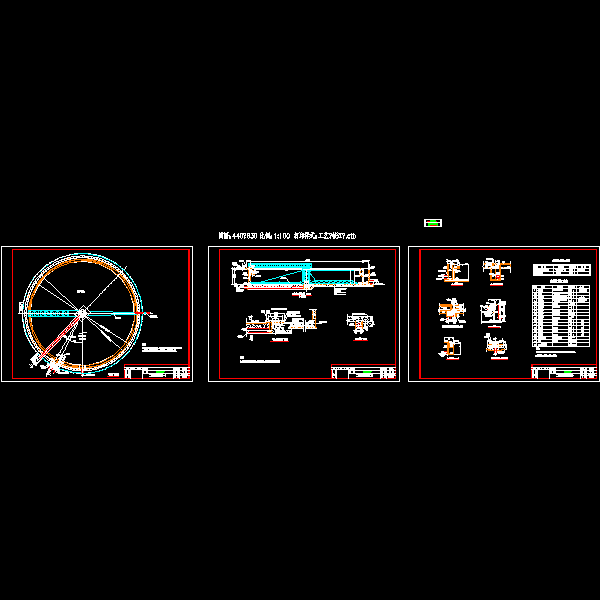

06二沉池.dwg

07接触消毒池.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
