[案例]城市污水处理厂CAD施工图纸（dwg格式）(二氧化氯发生器)

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 类型：污水处理厂
• 处理技术：格栅筛网,中和,过滤
• 工艺流程选介：其他
• 设计阶段：施工图设计
• 参考图纸：20张以上
• 规模：3-5万

部分内容展示：

1、该项目为某市污水处理升级改造及扩建工程，工程设计规模近期为4.5万吨/日。

2、本子项为加氯加药间；采用化学法制备二氧化氯，水力投加，原料为氯酸钠和盐酸；化学除磷采用投加PAC；车间预留投加乙酸的设备位置。

3、加氯采用两点投氯，前加氯点为混合反应沉淀池，投加量为5~10mg/L，设2台有效氯产量为15kg/h的二氧化氯发生器，后加氯点为接触消毒池，投加量为3~5mg/L，设1台有效氯产量为15kg/h的二氧化氯发生器。设1台有效氯产量为15kg/h的二氧化氯发生器备用。

总

加氯加药间设备基础平面图

接触池方闸门安装图

接触池平面图

接触池剖面图

埋件MJ-1详图

埋件MJ-2连接详图

预留洞及预埋件平面布置图

加氯加药间剖面图 加药间（pac）钢平台详图_t3.dwg

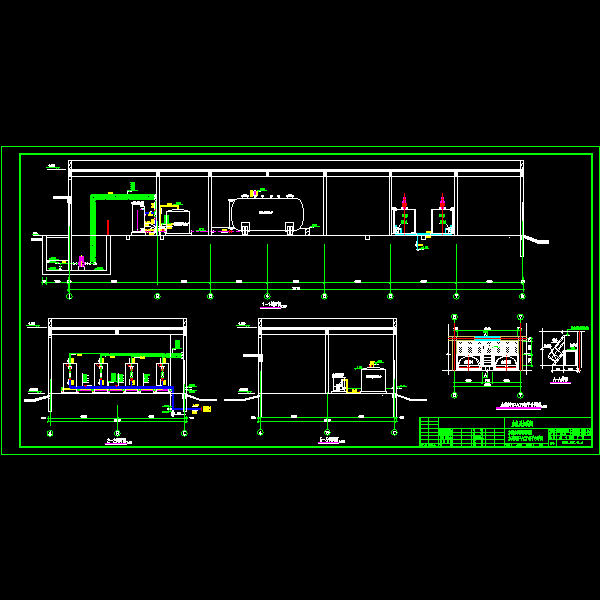

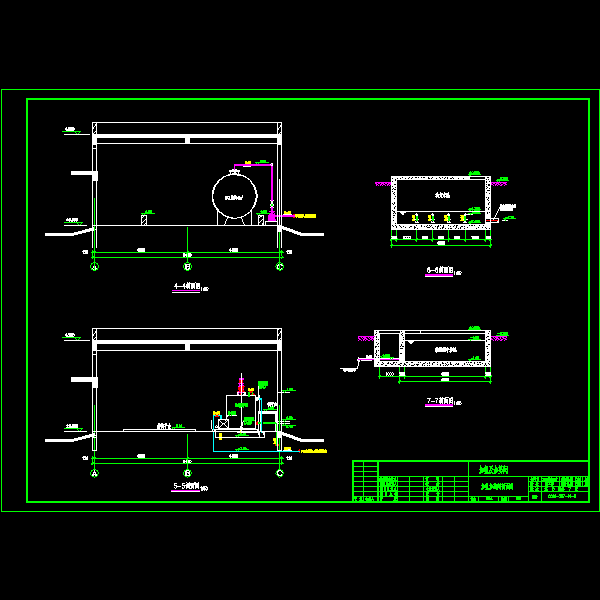

加氯加药间剖面图_t3.dwg

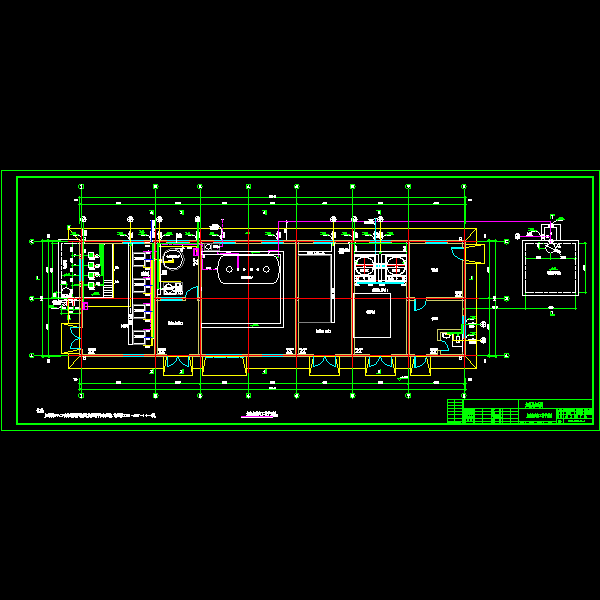

加氯加药间工艺平面图_t3.dwg

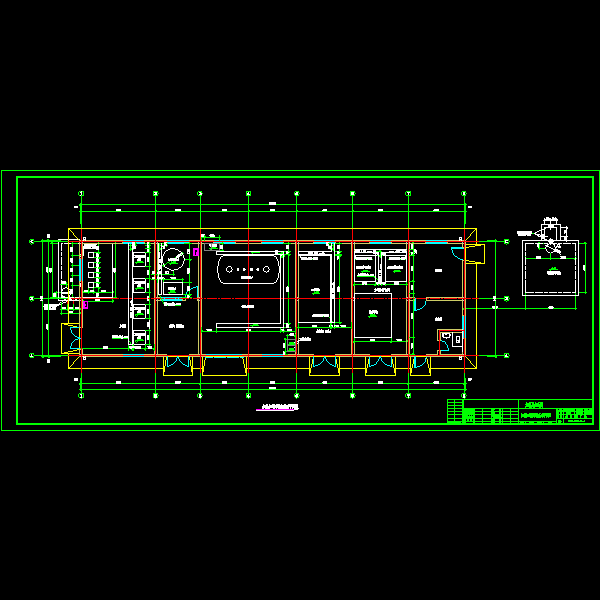

加氯加药间设备基础平面图_t3.dwg

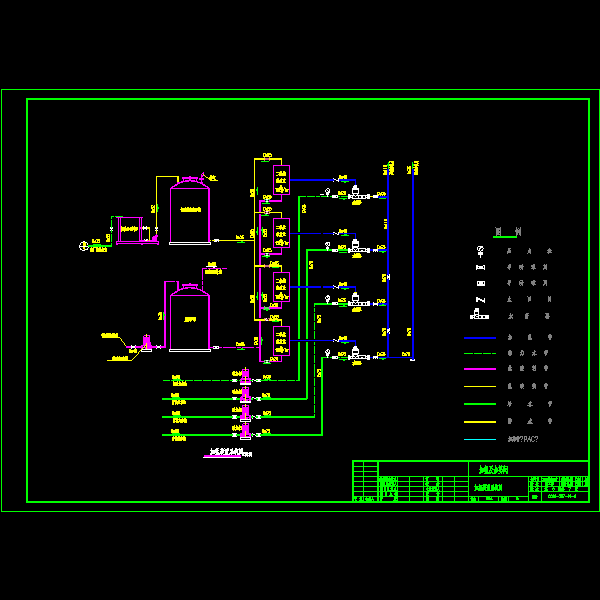

加氯装置系统图_t3.dwg

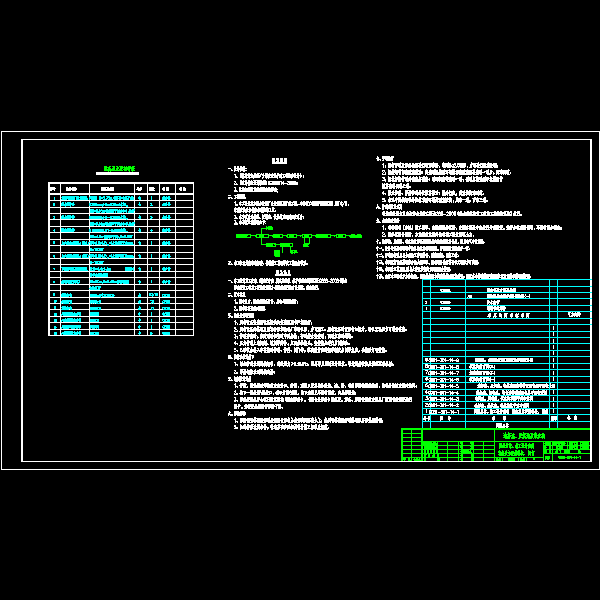

图纸目录、施工设计说明设备及主要材料表、 图例_t3.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
