该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源
-
附件设计说明：有
-
建筑类别：办公,宾馆
-
建筑高度类型：高层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
建筑地上层数：20层
-
建筑地下层数：1层
-
图纸设计深度：施工图
-
参考图纸：48张
-
设计年代：近代
-
地下室用途：设备用房
-
生活供水设计：生活给水系统
-
生产供水设计：热水系统
-
排水设计：污水系统,废水系统,雨水系统
-
消防设计：室内消火栓系统,喷淋系统
-
供水设备：水泵站
-
供水方式：市政供水,变频供水,分区供水
-
供水分区：三区
-
排水体制：污废分流,雨污分流
-
排水技术：重力排水
-
雨水重现期：50年
-
消火栓用水量室内(L/S)：40
-
大样节点：泵房,卫生间
-
热水供应方式：局部热水供应
-
项目所在地：江苏
附件详情
-
资料目录
-
设计说明
-
地下层给排水平面
-

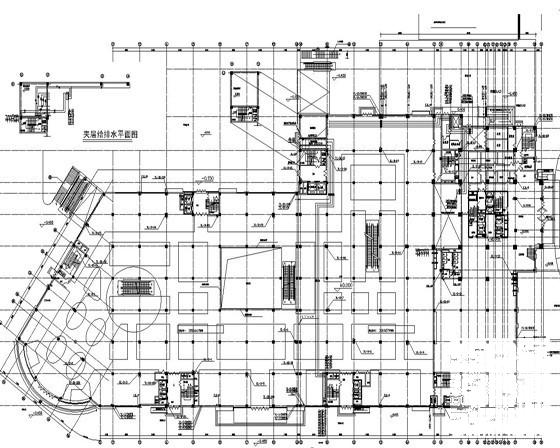

地下夹层给排水平面
-
一层给排水平面
-
二层给排水平面
-
三层给排水平面
-
四层给排水平面
-
五层给排水平面
-
六层给排水平面
-
宾馆设备层排水平面
-
七层给排水平面
-
八～十二层给排水平面
-
十三层给排水平面
-
十四～十七层给排水平面
-
十八～十九层给排水平面
-
二十层给排水平面图
-
屋顶层给排水平面图
-
地下层自喷平面图
-
地下夹层自喷平面图
-
一至六层自喷平面图
-
七～十七层自喷平面
-
十八～十九层自喷平面
-
二十层自喷平面
-
水泵房详图
-
泵房系统图
-
给水系统展开图
-
热水系统展开图
-
污水系统展开图
-
废水系统展开图
-
雨水系统展开图
-
消火栓系统展开图
-
自喷系统展开图
-
地下室集水井系统展开图
-
屋顶冷却塔水系统展开图
-

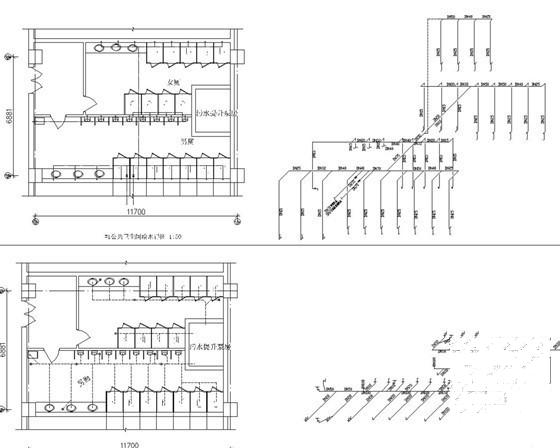

卫生间详图
附件详情
项目概要：该项目属高层综合楼建筑，位于江苏，是以百货商场、宾馆为主题功能配合相
关服务设施的高层建筑。建筑层数地上20层，地下1层。
设计内容:给水系统设计、排水系统设计、雨水系统设计、室内消火栓给水系统设计、自动喷淋系统设计等；
，图纸共48张

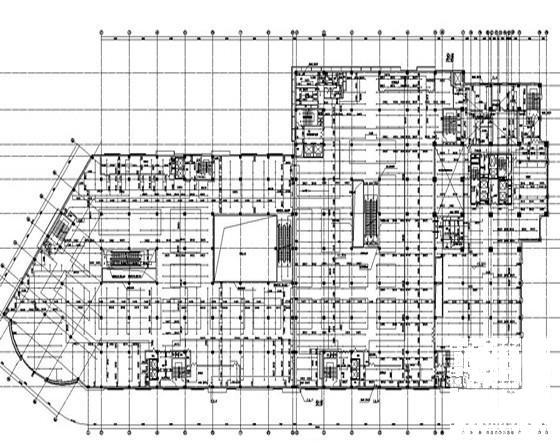

三层消防平面图
三层消防平面图

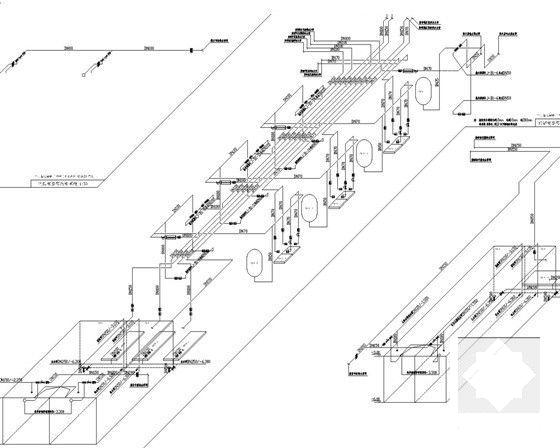

泵房系统图

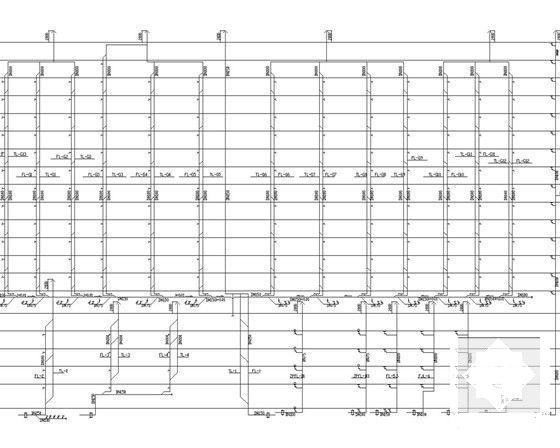

污水系统展开图

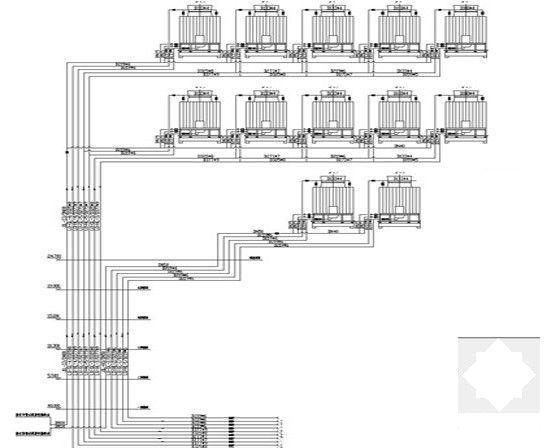

屋顶冷却塔系统原理图
消火栓系统原理图
第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图
第 6 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
