一份18层商业楼给排水竣工CAD图纸

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业
• 建筑地上层数：18层
• 建筑地下层数：1层
• 出图日期：2010
• 设计阶段：竣工图
• 供水分区：两区
• 设计内容：给排水,消火栓,自动喷水
• 设置场所火灾危险等级：中危险级Ⅰ级

附件详情

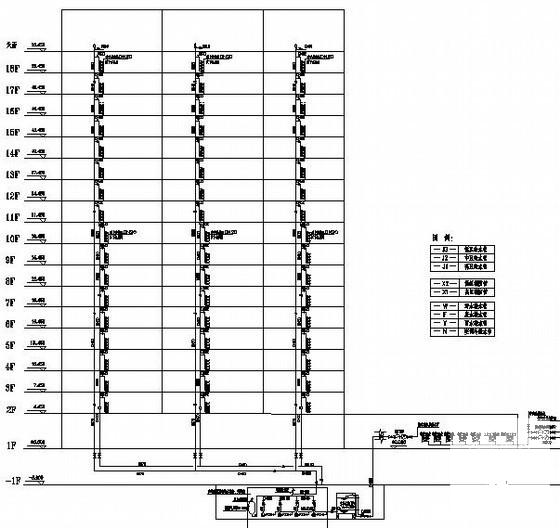

该项目为住宅群体地下1层，地上分为七栋塔楼，其中三栋为32层，四栋为32层，该图纸主要介绍32层塔楼的给排水竣工图，设计内容包括：给水系统，排水系统，雨水系统，灭火器设置，消火栓系统，自动喷淋系统。
图纸共23张

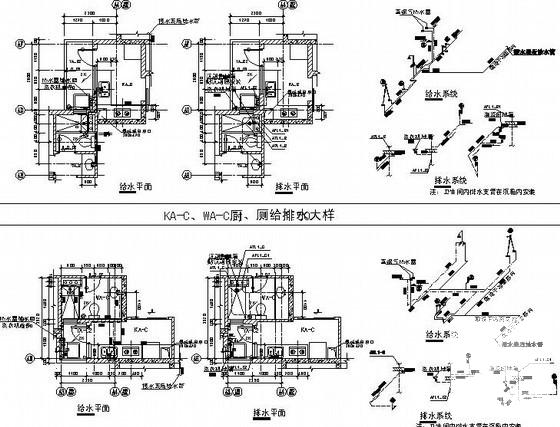

KA-E、WA-E厨、厕给排水大样

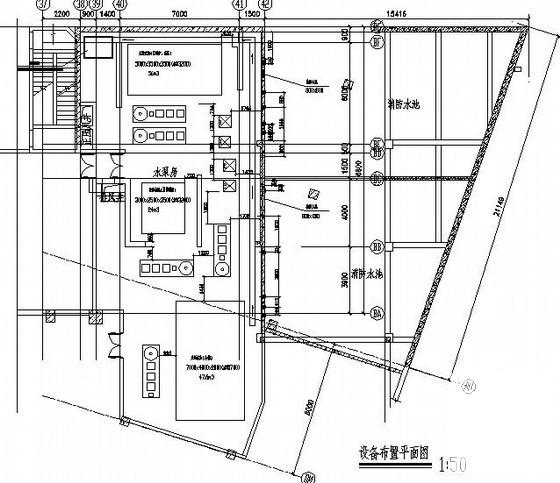

设备布置平面图

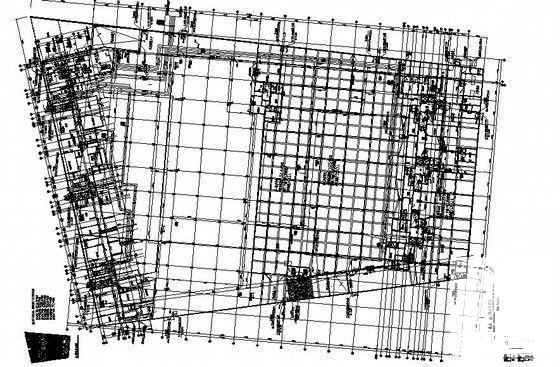

A、B栋负一层给排水平面图

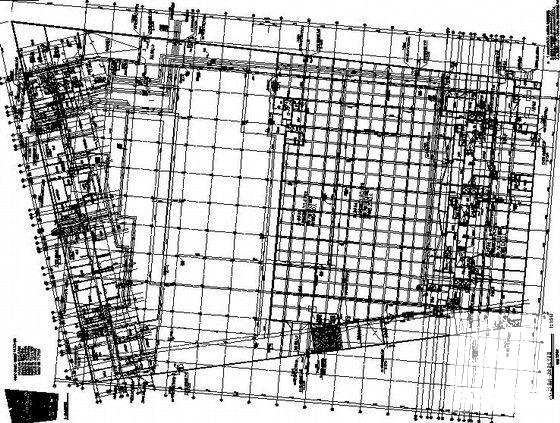

A、B栋负一层给排水平面图

A栋天面层给排水平面

A型住宅标准层给排水平面图

目录

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-3-2 11:41:21上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
