一份一类建筑地上21层国企写字办公楼电气设计CAD施工图纸

bb5566 · 发表于 2020-2-18 10:19:37

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：办公
建筑高度类型：高层建筑
建筑地上层数：21层
图纸设计深度：施工图
地下室用途：商业
项目所在地：湖北

一.电气部分说明:

1. 本大楼为一类建筑,据此进行电气施工图设计。设计内容包括变配电,电力、照明,电话、电视、综合布线、消防。

安防,监控,背景音乐,客房管理系统,计算机网络,景观照明由甲方另行委托设计。

2. 本大楼10kV电源(双回路)进线采用YJV22-10kV电缆由附近高压配电所引来,两回路同时工作。电缆进户时穿钢管保护,施工详国标94D101-5。

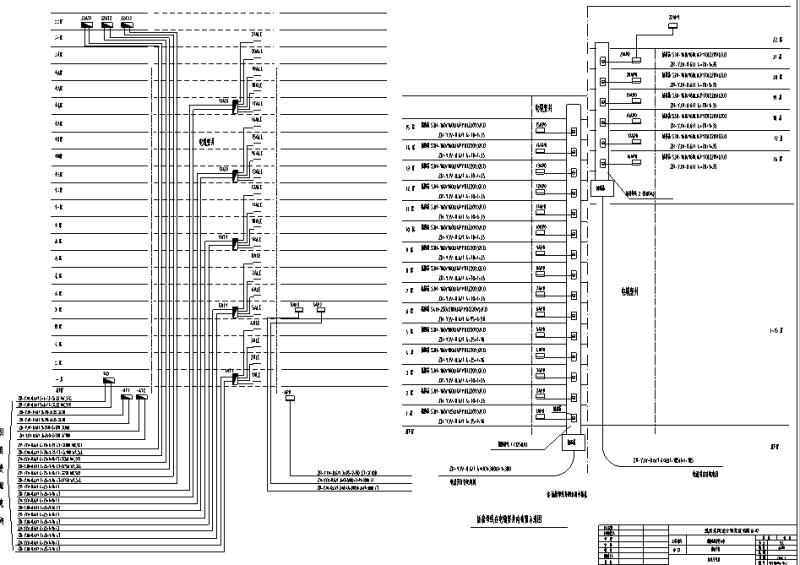

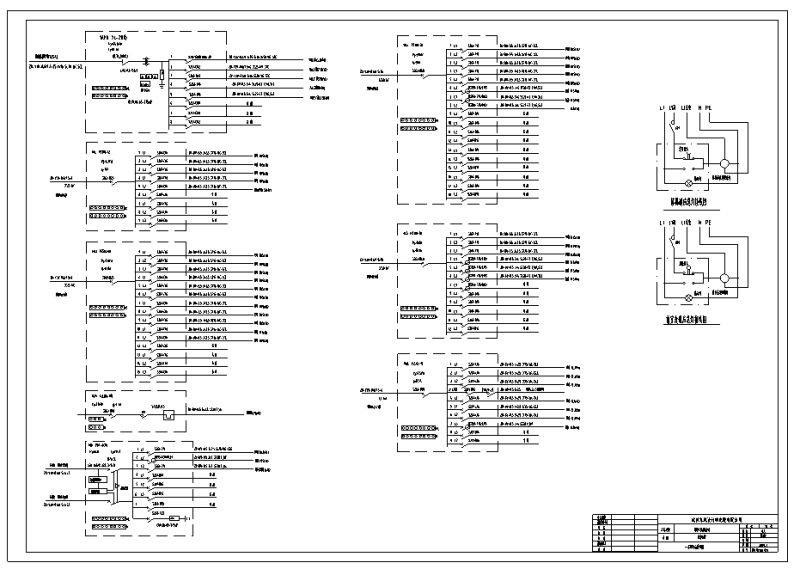

3. 本大楼楼内电力及照明电源为380/220V,三相五线制(TN-S统),另设柴油发电机为大楼公共照明、消防设备、生活水泵、排污泵、电梯等提供备用照明。低压配电系统采用单母线分段运行方式。

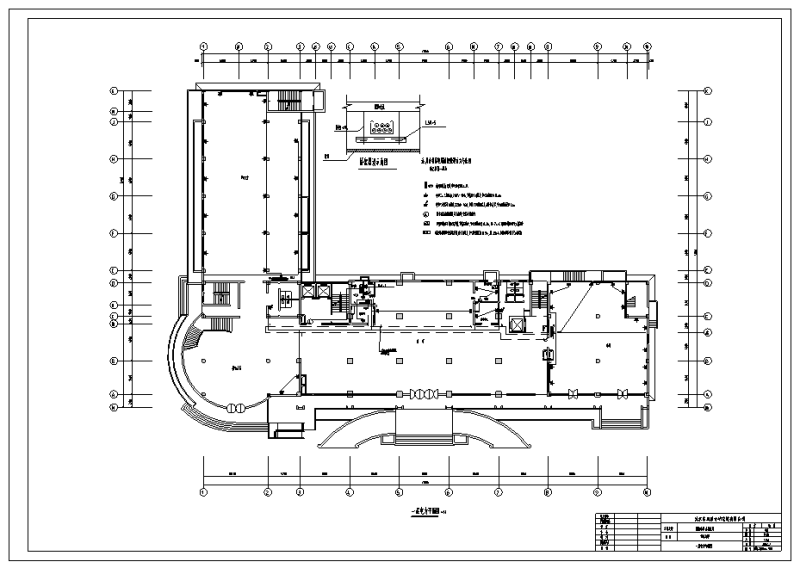

4. 配电设备安装高度:落地配电箱均落地安装,并用15#槽钢作底座支架.悬挂式配电箱竖井内挂墙明装,其余均暗装,底边距地1.4m,插座嵌墙或柱暗装,安装高度详图纸。照明开关嵌墙或柱暗装,安装高度详图纸。所有暗装配电箱砖墙上预留孔洞,请土建施工人员与电气安装人员密切配合。

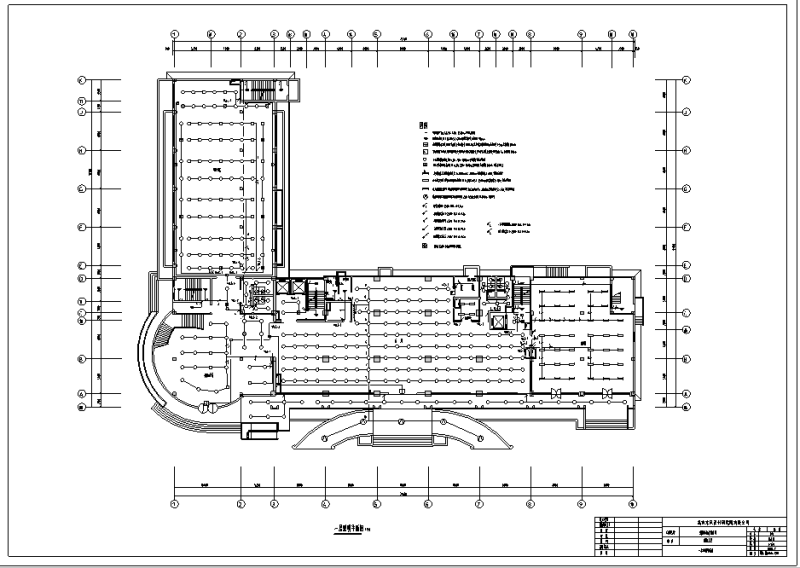

5. 线路敷设方式:由电缆竖井至各分配电箱线路用桥架在吊顶内敷设,室内线路穿钢管沿墙、柱暗敷或吊顶内敷设。施工时详94D101-5、90D701-1、91D701-2。

6. 灯具自带单灯电容补偿装置,使其补偿后的功率因数不小于0.85。

7. 应急灯具自带充电电池,平时作为正常照明,数管均点亮,并由开关控制亮灭(此时充电电池仍浮充电);停电时其中一管自动点亮,点亮时间为 90min。

8. 接地保护采用TN-S型式,所有用配电设备正常情况下不带电的金属部分(包括穿线钢管.金属桥架及电缆金属外皮等)均应与PE线可靠连接。

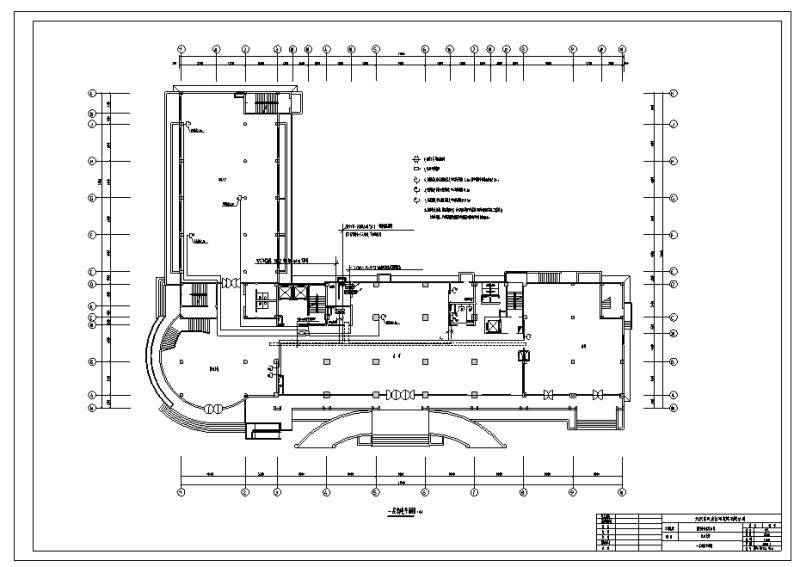

9. 利用建筑物金属体做防雷及接地装置,其接地电阻小于一欧,建筑物金属构件间应贯通成电气通路,施工时详03D501-3,详细说明见接地部分图纸。

10. 进出建筑物的所有金属管道均应与室外环形接地体可靠连接,进入室内后应与总等电位箱可靠连接。建筑物内所有金属构件应做等电位联接,当连接有困难时,应就近与结构钢柱可靠连接。

11. 防雷电感应措施:建筑物内设备、管道、构架等金属物,就近接至接地装置。建筑物内净距小于100mm的平行或交叉长金属体每隔30米或在交叉处用金属线跨接,长金属物的湾头、阀门、法兰盘等连接处的过渡电阻大于0.03欧时,连接处用金属线跨接。

12. 说明中未及事宜参照有关国标和通用图集,按施工规范施工.

二.弱电部分说明:

1. 电视、电话、宽带数据进线由电视、电信部门引来。具体方式由甲方和相关部门协商决定。外线敷设详92X101-1,

94X101-2。

2. 电视、综合布线部分垂直干线采用电缆桥架在弱电竖井内明敷。导线在金属线槽内不得有接头,分支接头。出竖井先

沿弱电桥架在吊顶内敷设。出桥架穿金属管沿墙、埋地暗敷至各弱电点。施工详03X401-2,02X101-3。

3. 施工时弱电施工人员应与土建及其他专业密切配合,做好各种管线、箱体的预埋工作。

4. 说明中未及事宜参照有关国标和通用图集,按施工规范施工.

三.消防部分说明:

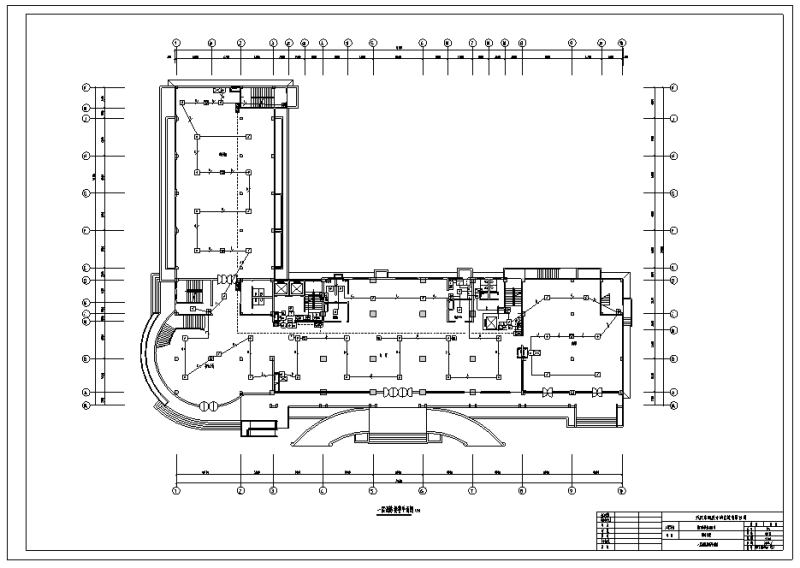

1. 本大楼按一级保护对象进行火灾报警与控制系统的设置,采用集中火灾报警系统。

2. 火灾报警控制器、直流电源盘、备用直流电源盘、电话主机及其控制器设置在一个标准机柜内.火灾事故广播系统单独设置。消防报警系统交流供电电源引自互投柜。

3. 设备安装高度:消火按钮放置在消火栓内,手动报警按钮、消防电话插座均挂墙安装底边距地1.5米;各控制模块,在有吊顶的地方安装在吊顶内,无吊顶的地方安装在墙上,底边距地(楼)面2米;气体喷洒指示灯、声光报警器、警笛等挂墙安装,底边距地(楼)面2.2米;探测器吸顶安装,至墙壁.梁边及遮挡物的水平距离不小于0.5米,至空调送风口的水平距离不小于1.5米,至多孔送风顶棚孔口的水平距离不小于0.5米。

4. 线路敷设方式:所有水平线路均穿钢管沿墙.柱在吊顶内敷设;垂直部分线路沿专用桥架在弱电竖井内敷设。

6. 消防联动控制:

(1).水幕系统、自动喷水灭火系统.消防水泵、喷淋水泵具体联动动作详给排水专业图纸。

(2).疏散通道上的防火卷帘门,感烟探测器动作后,卷帘下降至距地(楼)面1.8米;感温探测器动作后,卷帘下降到底;其他用于防火分隔的防火卷帘,火灾探测器动作后,卷帘直接下降到底。

(3).火灾时,所有电梯降至首层,并显示电梯运行状态,非消防电梯降至首层后,断电源。

(4).火灾时,切断火灾层及其上下相邻楼层非消防电源,并接通火灾层及上下相邻楼层消防广播。当整个楼层发生火灾时,断开变电所低压总开关。

(5).防火阀与消防通风机,加压风机与送风百叶的联动要求详暖通图纸。

7. 火灾报警系统,联动控制柜接地线应与室内等电位联结板可靠连接.接地电阻小于1欧姆。

8. 消火栓、水流指示器、信号阀、压力开关、报警阀、喷淋阀等具体位置详给排水专业图纸。通风风机、加压送风机、

防火阀、排烟阀、送风百叶具体位置详暖通专业图纸。防火卷帘门控制箱就近安装于吊顶内,手动控制器安装于就

近柱子上,底边距地1.5米。

9. 消防用电设备采用专用供电回路,配电设备设明显标志。
